“魂芯”DSP是由中国电子科技集团公司第38研究所自主研发的一款高性能浮点处理器芯片. 该芯片配套有若干个自主开发的基础软件单元, 如编译器、主机调试器、软件模拟器等等^[1,2]. “魂芯”芯片配套的各软件单元是一个紧密结合的整体, 其中任何一个软件单元产生错误都会使整体开发环境产生错误. 这些软件单元经常会修复一些自身的错误, 但常常带来另外一些新的问题. 或者单个软件单元的修改导致其与其他软件单元不再匹配, 进而使整个系统无法工作. 发现与解决这些问题非常耗费时间和人力. 虽然存在测试工具和方法对某个单独的软件单元进行测试, 但是缺少一种对整体软件环境进行测试的工具^[3–5].

为解决以上问题, 设计并实现了一个以主机调试器软件为测试核心的自动化测试平台, 称为: 回放式自动化测试平台. 回放式自动化测试平台是一个基于命令行接口对“魂芯”DSP主机调试器软件进行自动化测试的平台. 该平台支持以命令行方式添加测试用例, 并自动化地将测试用例中的调试记录回放. 若回放结果与添加测试用例时的输出结果不一致, 则认为测试失败; 若全部一致, 认为测试成功. 由于通过主机调试器软件调试的应用程序与编译器、软件模拟器都有关系, 本平台也可以同时测试其他软件单元. 本平台支持批量式回放测试记录, 当主机调试器、编译器、模拟器等任何相关的软件单元发生变化时, 可批量回放测试记录, 以测试软件系统的整体正确性.

1 设计 1.1 被测软件单元介绍

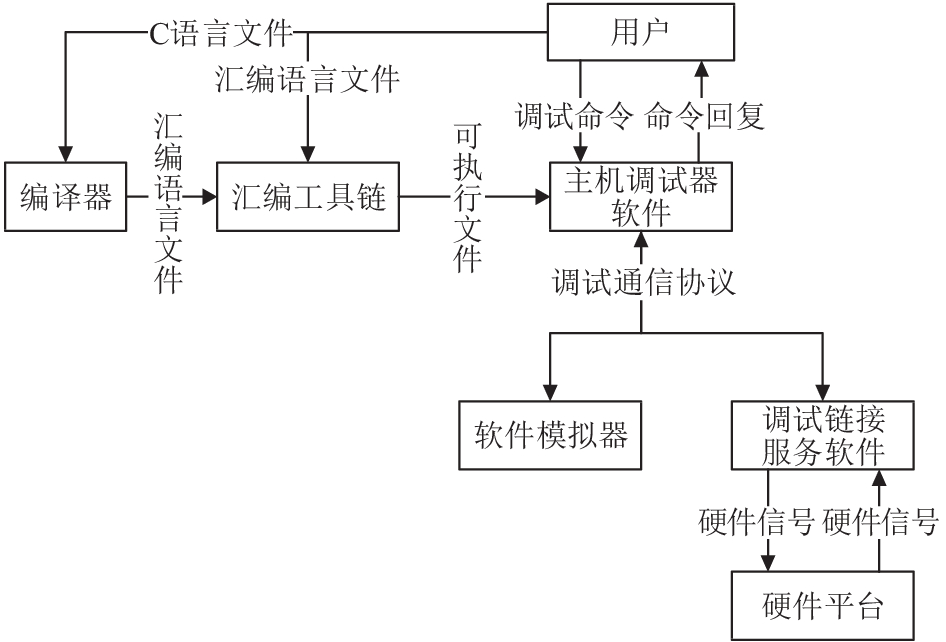

被测软件单元是“魂芯”DSP配套的一系列软件单元, 包括: C编译器、汇编工具链、主机调试器、软件模拟器、调试链接服务软件等等. 它们之间的关系如图1所示.

使用“魂芯”DSP主机调试器软件的唯一接口就是命令行, 而本测试平台以命令行方式进行测试, 因此可以测试“魂芯”DSP调试器的绝大部分功能. 由于“魂芯”DSP主机调试器的调试对象是使用“魂芯”DSP编译器编译出的应用程序, 因此, 调试结果的正确性与编译器编译出的程序正确性、编译器生成的调试信息的正确性密切相关. 因此, 本平台还可以对编译器进行测试. 自动化测试平台存储的测试用例不仅包括调试器的输入输出, 还包括源代码程序. 每次回放测试用例时, 都要重新编译一次源代码程序, 以实现对编译器的测试. 若以软件模拟的方式运行被调试程序, 则调试结果的正确性与“魂芯” 芯片软件模拟器的正确性也密切相关. 因此, 本测试平台还可以用来测试软件模拟器. 本平台支持添加基于硬件平台的测试用例, 因此, 也可以测试与硬件平台通信的调试链接服务软件. 各软件单元的功能以及测试方式如表1所示.

1.2 编程语言与基础设施

回放式测试平台使用TCL (Tool Command Language)脚本语言编写. TCL语言是一种解释型语言. 在TCL语言中, 所有的变量都可以看成是字符串. TCL语言集成了大量对字符串进行处理的功能, 且语言本身就支持正则表达式的解析. 选择TCL语言是因为它进行字符串处理的功能很强, 而本测试平台就是基于字符串同被测试对象进行交互的.

回放式测试平台还使用了Expect软件组件. Expect是一种基于TCL语言的支持与其他软件进行交互的软件组件. 基于Expect, 可以使用常规的TCL语言, 也可以使用Expect提供的额外功能. 使用Expect, 可以方便地向其他软件发送字符串, 然后对其他软件发回的字符串进行解析. Expect已经构建了一个软件框架, 可以向第三方软件发送命令, 然后期待(expect)第三方软件的某种格式的回复. 由于回放式测试平台的测试对象是调试系统, 它们之间通过字符串进行交互, 因此使用Expect是比较合适的选择.

1.3 整体架构

使用自动化测试平台分为两个阶段: 录制(record)阶段和回放(replay)阶段. 录制阶段, 回放式测试平台指导用户指定一个测试用例号、编译源文件、开始调试过程. 在录制过程, 用户不断输入调试命令, 对调试系统、底层硬件、编译器、软件模拟器等进行测试. 若用户在录制阶段发现主机调试器的输出与预期不符, 用户应立即展开排查, 解决问题. 即用户录制到测试用例库中的测试用例都应该是正确的、符合预期的.

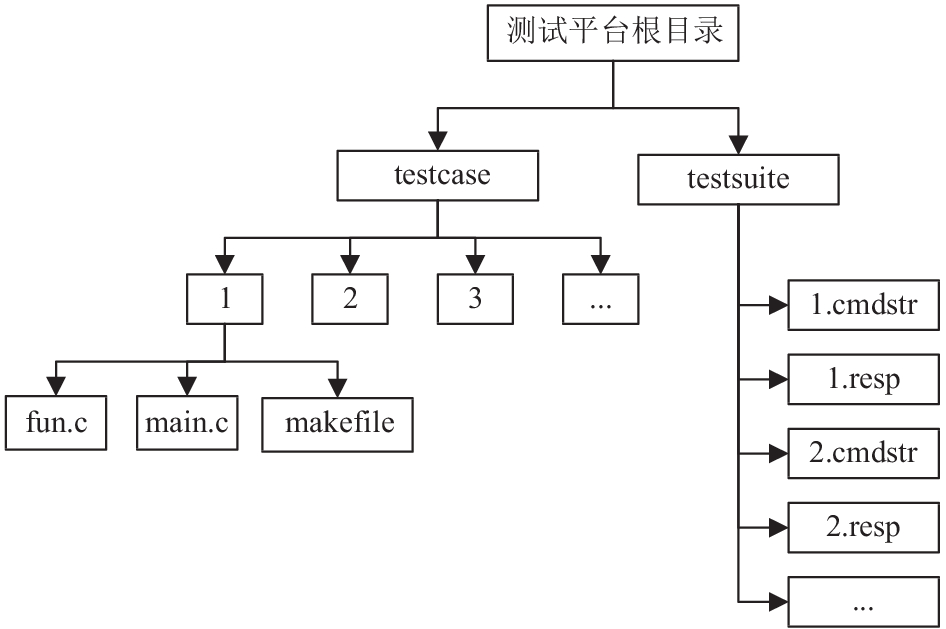

自动化测试平台把发送给主机调试器的命令记录在一个文本文件中, 把主机调试器反馈的回复记录在另外一个文本文件中. 前者称为命令序列, 后者称为回复序列. 当测试平台检测到用户发送exit命令时, 终止录制过程. 每个测试用例还包括一个编译被调试应用程序的makefile文件. 命令序列文件、回复序列文件、makefile文件、应用程序源代码文件、测试用例号共同组成了一个测试用例. 测试用例被存储在文件系统中, 称为测试用例库. 测试用例库的组织结构如图2所示. testcase文件夹存储每个测试用例调试的应用程序源代码以及makefile. 每个测试用例号一个子文件夹, 文件夹的名字就是测试用例号. testsuite存储命令序列和回复回序文件. 以.cmdstr为后缀的是命令序列文件; 以.resp为后缀的是回复序列文件, 文件名就是测试用例号.

在回放阶段, 用户只需要指定测试用例号, 自动化测试平台会自动开始回放过程. 测试平台首先会根据测试用例记录的makefile文件, 运行该makefile文件, 编译生成可执行文件. 测试平台随后启动一个主机调试器软件, 读取该测试用例的命令序列, 发送给主机调试器软件. 测试平台每发送一次命令, 都等待主机调试器的回复, 并将主机调试器的回复与测试用例记录的回复比较. 若比较不同, 则认为回放失败, 立即报错, 停止回放. 若比较相同, 则接着发送命令序列中的下一条命令, 直到检测到exit命令为止. 整个过程如图3所示.

1.4 常用命令缓存

每次进行调试时, 需要进行与模拟器(或真实芯片)之间建立链接、选择被调试芯片、选择被调试文件、加载文件等调试操作. 这些操作需要一些固定序列的调试命令来驱动. 添加基于同一份应用程序工程的测试用例时, 前面若干条调试操作也经常是相同的. 为了方便使用本调试平台, 可在根目录下添加common.cmdstr文件. 该文件存储每个测试用例的前面若干个调试命令, 每行存储一个调试命令. 添加测试用例时, 首先执行common.cmdstr中存储的调试命令, 然后再提示用户输入剩余调试命令. 所有的调试命令, 包括common.cmdstr中的调试命令和用户输入的调试命令, 都会被记录到测试用例中. 回放测试用例时, 首先执行common.cmdstr中存储的调试命令, 这些调试命令的回复不与测试用例回复序列进行比较. 然后再执行测试用例中相应个调试命令之后的调试命令. 例如, 若common.cmdstr中有3条命令, 则回放时, 首先执行common.cmdstr中的3条命令, 然后从测试用例中的第4条命令开始执行. 通过这种方法, 可以方便地进行测试用例之间的移植. 例如: 基于软件模拟器的内核, 已经添加了一批测试用例. 现在希望复用这批测试用例, 将其在真实芯片上回放, 只需要在common.cmdstr加入一行与真实芯片建立调试连接的命令即可. 回放时, 测试平台首先执行common.cmdstr中的这行命令, 与真实芯片建立链接, 并且不将主机调试器的回复与测试用例中的回复进行比较. 之后, 测试平台再从测试用例中的第二个命令开始进行执行, 并将主机调试器软件的实际回复与测试用例记录的回复比较. 只要被调试应用程序仅仅与处理器内核有关系, 基于模拟器的调试回复与基于真实芯片的调试回复应该是相同的. 若回放成功, 说明本测试用例测试通过; 若回放失败, 说明本测试用例未能测试通过.

1.5 临时文件

为了避免编译应用程序生成的.out、.o等临时文件混杂在测试用例库中, 本测试平台在添加测试用例和回放时, 都会把被调试程序源代码复制到测试平台所在目录下workdir目录中, 再进行编译、调试. 被调试程序的makefile应位于被调试程序源代码所在目录的根目录下, makefile中的编译命令都应该是相对路径. 被调试程序的整个工程源代码都应当位于该目录下. 调试时, 用户需要指定加载的.out可执行文件. 用户必须指定位于workdir中刚刚被本测试平台编译出来的.out文件, 不能指定其他文件夹中的.out文件. 否则, 无法进行下一步操作.

1.6 限制条件

由于回放式测试平台通过字符串与主机调试器之间进行交互, 并通过字符串比较判断测试是否成功, 因此本测试平台的使用具有一定的限制条件:

1) 不能运行scanf等接受用户输入功能的调试过程.

2) 调试过程中不能使用暂停命令; 运行之后, 再执行“暂停”调试命令, 不同的平台上处理器暂停的时机不同, 测试用例的回复和回放时的回复不一定相同. 因此, 不能运行含有“暂停”调试命令的测试用例.

3) 单核运行时, 应在单核停止之后再进行下一步调试操作. 多核运行时, 必须在所有的核停止之后再进行下一步调试操作.

4) 多核运行时, 若其中一个核带有printf打印操作, 则运行结果有可能是不确定的. 有可能是其中一个核先停下, 也有可能是另一个核先停下来. 因此, 执行多核调试测试用例时, 谨慎使用printf功能. 只有当用户可以确定多核运行时每个核的输出(printf)顺序时, 才添加多核运行测试用例.

5) 暂时不支持通过“上”、“下”方向键选择上一条调试命令.

6) 为了方便将测试用例在不同主机上迁移, 用户输入的测试用例目录、makefile目录等等都应该使用相对目录. makefile内调用occ.exe(编译器)时应不带目录, 通过环境变量找到occ.exe.

1.7 应用情况

该自动化测试平台已经提供给“魂芯”DSP配套基础软件的测试人员使用. 测试人员在该平台上添加了大量测试用例. 这些测试用例包含软件模拟器调试和硬件芯片调试两类. 测试用例加载调试的应用程序中包括对DSP的各项功能进行测试的应用程序. 这些应用程序中也包括复杂的C语言程序, 以测试编译器的正确性. 这些测试用例可以一次性批量回放. 测试人员反映该平台添加测试用例方便, 回放测试用例更加快捷. 每次发布一个“魂芯”DSP开发环境的正式版本前, 测试人员不必再逐项进行各项调试操作确认各功能的正确性, 只需输入一条命令即可, 大大减小了测试人员的工作量.

2 总结

本文介绍了一种“魂芯”DSP配套基础软件的自动化测试平台. 该平台以主机调试器为测试对象, 通过主机调试器与其他软件模块的交互, 间接地测试其他软件单元. 该平台可以方便地添加测试用例, 也可以批量回放测试用例. 是一个简单高效的自动化测试平台. 下一步的工作方向是改进回放时的字符串匹配方式, 不再简单地进行字符串比较, 而是利用正则表达式, 仅仅对关键的子串进行匹配, 从而减少使用本测试平台时的限制条件. 另一个工作方向是将该测试平台与集成开发环境(IDE)结合起来, 将用户通过界面的调试动作记录下来, 再进行批量回放, 以实现更加方便地添加测试用例.
