基于CPN的OAuth协议建模与分析
张婷1, 张鑫2, 张新刚1
1. 南阳师范学院 计算机与信息技术学院, 南阳 473061;
2. 南阳理工学院 软件学院，南阳 473000
收稿日期：2017-04-15; 修改日期：2017-05-11; 采用时间：2017-06-08
基金项目：河南省教育厅2016年度教师教育课程改革研究项目(2016-JSJYYB-080); 河南省科技攻关项目(172102310702); 河南省教育厅科技研究重点项目(17A520049,17A630046); 南阳师范学院校级项目(QN2017064)
摘要：在云计算环境下, 网络安全协议的执行环境变得更为复杂, 应用Web安全问题开放授权协议, 可以提高信息共享的安全性. 本文采用CPN (Colored Petri Net)对OAuth协议进行建模, 使用仿真工具CPNTools分析OAuth协议授权码模式的相关性质, 并通过仿真实验表明授权码模式可以基于令牌进行验证与授权, 防止针对授权码的CSRF注入攻击.
关键词: Web安全开放授权协议    Petri网    OAuth协议    协议分析
Modeling and Analysis of OAuth Protocol Based on CPN
ZHANG Ting1, ZHANG Xin2, ZHANG Xin-Gang1
1. School of Computer and Information Technology, Nanyang Normal University, Nanyang 473061, China;
2. School of Software, Nanyang Institute of Technology, Nanyang 473000, China
Abstract: In the cloud computing environment, the execution environment of network security protocols becomes more complex than ever before. The use of Web security issues open license agreement can improve the security of information sharing. CPN (Colored Petri Net) is employed to model OAuth protocol. The analysis of authorization code pattern in OAuth protocol adopts simulation tool named CPNTools. The experimental results show that the authorization code pattern can be verified and authorized based on token. Authorization token injection attack can be prevented in this way.
Key words: Web secure open authorization protocol     Petri network     OAuth protocol     protocol analysis

1 Web安全开放授权协议

在云计算时代, 开放和共享数据的需求日益增加, 为了便于用户将资源授权给第三方应用, 开放授权的思想应运而生. 开放授权旨在对权限进行细粒度的控制, 并且保护用户的密码以及认证凭据. 目前主要的Web2.0安全开放授权机制是: OAuth协议[1], OpenID协议[2]和IAM服务[3].

OAuth协议面向个人用户, 可对资源进行开放授权. 在线授权是其特点: OAuth让第三方无法触及到用户的敏感信息(如用户名与密码等), 在认证用户的资源所有者身份后, 即可以申请获得该用户资源的授权[4], 从而安全便捷地访问用户的网络资源.

OpenID描述用户分布式方式身份认证的URI框架[5], 解决了传统数字身份标识管理以及认证的问题. 具有多种认证方式, 例如用户名/密码的通用认证方式, 或生物识别技术、智能卡等新型认证方式. 服务提供商不用考虑认证机制, 用户只需要注册获取 OpenID 账户, 即可在多个网站间登录, 而不需要重复注册, 便于用户统一管理身份信息[6].

IAM服务涵盖两方面内容: 用户信息管理和用户访问策略管理. IAM服务采用预先授权, 用户在预先知道第三方应用所需资源请求的情况下, 授权客户端使用REST API方式访问资源.

2 OAuth协议工作原理

OAuth协议工作的基本流程[1]如图1所示.

(1) 用户打开客户端后, 客户端要求用户给予授权. 请求会包含以下信息: 用户的身份信息, 要访问的资源路径和操作类型等.

(2) 用户同意给予客户端授权, 并传输授权证据.

(3) 客户端向认证服务器申请访问令牌. 此时, 客户端需提供授权证据和客户端的凭证.

(4) 客户端通过认证服务器的认证后, 得到其发放的访问令牌.

(5) 客户端携带访问令牌, 向资源服务器申请获取资源. 在令牌的有效期内, 客户端可多次携带令牌访问资源.

(6) 资源服务器验证令牌的有效性后同意让客户端访问资源. 令牌的有效性包括是否过期、是否伪造、是否越权等.

图 1 OAuth协议工作原理

在OAuth 2.0中定义了四种授权方式, 如表1所示.

表 1 授权方式

在OAuth 2.0协议在使用授权码模式与认证服务器进行互动时, 使用到的各个参数如表2至表6所示.

表 2 申请认证URI的参数含义

表 3 回应URI的参数含义

表 4 请求令牌的参数含义

表 5 返回令牌的参数含义

表 6 更新令牌的参数含义

3 CPN简介

Petri 网是一种基于状态的建模方法, CPN (Colored Petri Net) 是在 Petri 网基础上扩展而来, 具有概念简单性以及图形化表达的特点. Kumar和Spaf- ford将 Petri 网应用于Web安全领域[7], 建立了基于Petri网的入侵检测模型, 对入侵行为进行CPN建模, 当相应模型匹配的事件序列被触发时, 表示入侵行为发生.

CPN在解决协议建模问题时具有以下的优势:

(1)层次化. 引入了层次子网的结构, 含有替代变迁和融合库所, 可利用多个彼此联系的CPN网子模型构建复杂系统的整体模型.

(2)可实现推理. 具有变迁机制, 库所被触发后变迁到达新的库所, 因果关系明确.

(3)可处理并发或顺序性问题. 具有时间因子可以处理不同行为发生的时间.

(4)有较完善的仿真工具, 可使用CPNTools工具进行可视化建模和仿真分析.

4 OAuth2.0协议建模 4.1 OAuth2.0协议的顶层模型

基于CPN的OAuth2.0协议顶层模型如图2所示, 定义模型的颜色集和变量如下:

colset DATA= String;

colset NO = INT;

colset NO*DATA =Product NO*DATA;

var success: BOOL;

图 2 OAuth2.0协议的顶层模型

库所A表示申请认证URI, 库所B表示请求令牌, 库所C表示返回令牌, 库所D表示回应URI, 库所E表示更新令牌. 库所Type credential 表示授权证书, 库所Grant Access表示授权访问.

申请认证URI的参数和请求令牌的参数(client_id, redirect_uri)用数据类型NO×DATA表示, 回应URI的参数(code) 用数据类型NO表示, 返回令牌的参数(expires_in) 用数据类型NO表示, 更新令牌的参数(refresh_token, scope)用数据类型NO×DATA表示.

4.2 Resource Owner模型

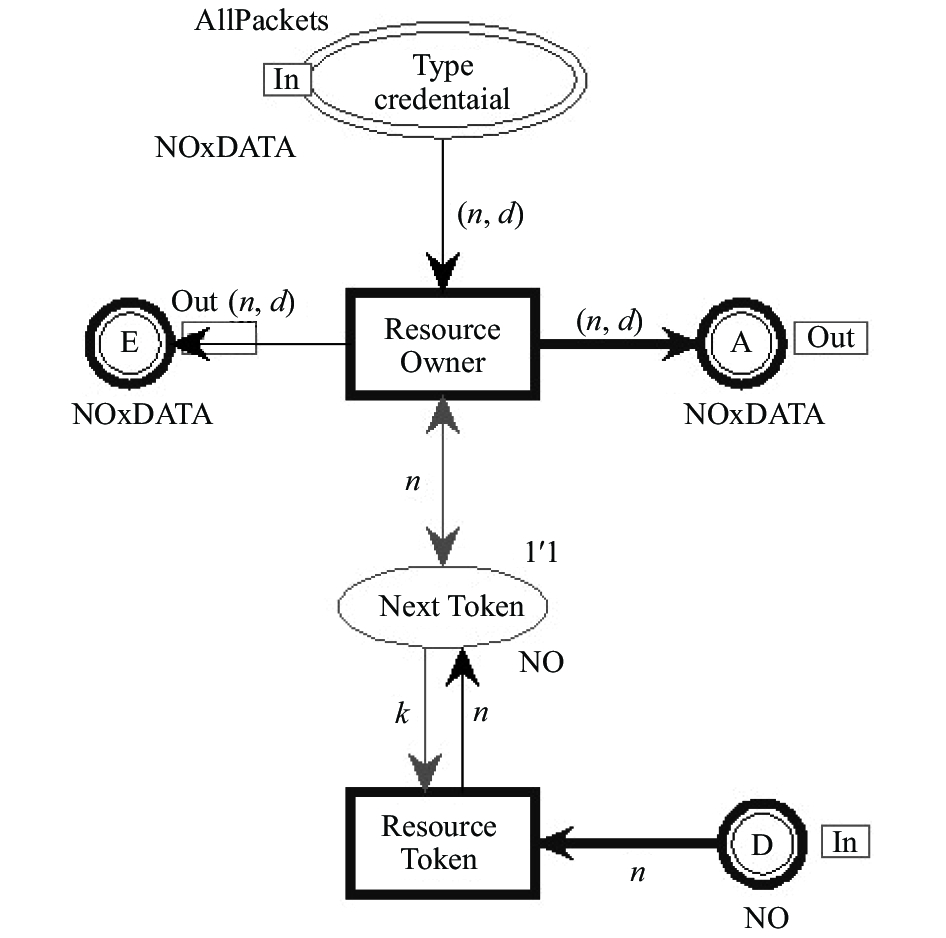

Resource Owner的执行过程如图3所示. 用户访问客户端, 给客户端授权后, 认证服务器将用户导向重定向URI, 并附授权码.

图 3 Resource Owner模型

变迁Resource Owner表示客户端将用户导向认证服务器, 变迁Receive Token表示用户是否将授权给予客户端. 库所NextToken表示用户批准授权后发送的授权证据. 库所Type credential 表示授权证书. 库所A表示申请认证URI, 库所D表示回应URI, 库所E表示更新令牌.

4.3 Authorization Server模型

Authorization Server的执行过程如图4所示. 在认证服务器确认授权码以及重定向URI无误后之, 将访问令牌发送给客户端.

图 4 Authorization Server模型

变迁Generate token表示客户端向认证服务器请求访问令牌, 变迁Validate token表示验证通过后, 向客户端返回访问令牌. 库所A表示申请认证URI, 库所B表示请求令牌, 库所C表示返回令牌, 库所D表示回应URI.

4.4 Resource Server模型

Resource Server的执行过程如图5所示. 客户端携带访问令牌访问资源服务器上的资源. 如果令牌在有效期内, 客户端可以多次访问相关资源. 资源服务器验证令牌的有效性, 通过验证后, 提供所需服务.

图 5 Resource Server模型

变迁Resource server表示验证令牌的有效性. 库所NextReq表示客户端多次携带令牌访问资源. 库所Grant access表示授权访问相应资源. 库所B表示请求令牌, 库所C表示返回令牌, 库所E表示更新令牌.

5 OAuth2.0协议分析

跨站请求伪造缩写为CSRF, 通过在授权用户访问的页面中包含链接, CSRF攻击可伪装用户请求, 访问受信任网站. CSRF攻击者的目标站点常具有持久化授权cookie或者具有当前受信任用户的会话cookie. 为了防范CSRF攻击, 需要将类似cookie的持久化授权方法, 转换为瞬时授权方法. 例如在form中包含用户授权证据作为cookie之外的验证.

申请认证URI的参数(client_id, redirect_uri)如果在redirect_uri中注入攻击者提供的authorization_code, 模型仿真会终止在Authorization Server的变迁validate token执行过程中, 不会访问资源服务器上的资源. 这说明从浏览器安全角度考虑, OAuth协议在redirect_uri中引入state参数可以防范CSRF攻击. 如果没有state参数, 攻击者可能导致客户端访问错误的资源.

6 小结

本文列举了主要的几种Web安全开放协议, 绘制了OAuth协议时序图, 使用CPN对OAuth2.0协议的授权码模式进行层次化建模. OAuth2.0协议的模型包括顶层模型、Resource Owner模型、Authorization Server模型和Resource Server模型. 并使用Petri网仿真工具CPNTools对OAuth2.0协议进行了仿真分析, 直观地展现协议运行过程和防范CSRF攻击的特点.
