引言

刚体与流体的交互是我们生活中常见到的, 比如搅拌一杯水或者手直接与水接触. 在计算机仿真领域, 与流体的力觉交互中, 我们希望得到的是一种实时的逼真的交互体验, 这种交互手段在科学实验仿真、医疗训练等领域是迫切需要的. 这对科学家提供更有效率、更接近真实结果的实验或者训练过程是非常有帮助的.

目前, 模拟刚体与流体的实时交互在视觉与触力觉的真实呈现仍然是一个颇具挑战的问题. 首先对于流体模拟, 在传统的方法中, 通常分为两类: 基于网格模型的欧拉法^[1]和基于粒子模型的拉格朗日法, 目前采用最多的是基于粒子模型的拉格朗日法. 由于常用的. 其中, 光滑粒子流体动力学(Smoothed Particle Hydrodynamic, SPH)是拉格朗日模型中最流行的粒子方法. Muller^[2]表明SPH可用于模拟交互式流体的粘滞力和表面张力, 他于2004年^[3]将引力、斥力和粘滞力引入流体粒子与变形体网格之间的交互建模中实现了刚体-流体交互的实时仿真.

由于SPH算法需要较小的时间步长, 对计算开销较大, 另外算法中采用的核函数的光滑半径较大, 实时性以及计算精度难以达到较高的要求. Muller^[4]于2007年提出了一种基于位置的动力学方法, 采用了较小的光滑半径以及更大的时间步长, 通过对粒子位置加以约束, 直接更新粒子位置来模拟流体粒子, 避免了需要先计算粒子受力然后才能计算粒子位置改变从而带来的不稳定性, 极大的提升了流体模拟的效率以及真实度.

一般来说, 为了实现刚体与流体在混合环境下的交互, 我们需要为每种类型的对象使用不同的算法, 并在这些异构模型之间建立耦合接口, 这将增加已经非常复杂和耗时的模拟的复杂性和计算成本. Keiser等^[5]将这一算法过程进行改进, 实现了固体、可变形和流体之间的相互作用. 但依然难以达到实时性的要求. 随着硬件性能的不断提升带来的自然加速, 更多的研究者将针对新硬件的体系结构来设计整个算法, 以充分利用硬件新特性带来的优势; 另外结合算法本身的不断创新使整个流体模拟向实时性不断迈进. 而基于位置的流体算法的粒子模型也非常适合将算法实现并行化.

传统的基于CPU的流体模拟, 难以达到实时高效的流体仿真. GPU计算的核心思想是将可以被并行的指令尽可能多的移植到GPU上执行, 充分利用GPU强大的并行计算能力批量执行指令. Hegeman^[6]验证了在GPU的并行架构上实现粒子模型的有效性表明GPU的运行速度对比纯CPU算法的运行速度有超过一个数量级的提升. 2013年, Domínguez^[7]等人优化了现存基于CPU-GPU计算平台的SPH计算模型, 主要解决了CPU与GPU仿真数据的传输问题.

本文在各种模拟流体的算法中, 综合考虑了各种算法在交互过程中的利弊, 采用一种SPH的改进算法, 结合Müller的基于位置动力学(Position Based Dynamics)^[4]得到的基于位置的流体算法(Position Based Fluid)^[8]来实现流体的基本模拟, 其次通过刚性体与流体粒子的碰撞检测与响应计算交互力. 本文着重探讨了刚性体与流体的交互力觉渲染, 基于CUDA平台实现算法的并行化, 提供高效稳定的计算结果, 在视觉与力觉上实现真实与实时的流体交互.

1 光滑粒子动力学基础

本文采用基于郎格朗日粒子法来模拟流体的运动, 其中最常用的是光滑粒子流体动力学, 该方法是一种用于流体动力学的插值方法, 可以通过插值计算出流体的物理特性. 用粒子代替流体来模拟流体运动, 它把流体定义为在空间中离散分布并且位置可计算的粒子, 这些粒子具有流体的质量、密度、速度等物理属性. SPH方法通过积分近似和粒子近似将流体动力学方程进行离散, 每个粒子上的属性函数f_i(p)通过支持域内相邻粒子的叠加求和计算得到:

${f_i}({{p}}) = \sum\limits_j {{f_j}({{{p}}_j})} \frac{{{m_j}}}{{{\rho _j}}}W({{p}} - {{{p}}_j},h)$

(1)

其中, j表示粒子i支持域内的第j个粒子, m_j表示粒子j的质量, p_j表示粒子j的位置, ρ_j表示粒子j的密度, f_j表示在位置p处的某种属性函数, 如密度、压力等, W表示核函数, h表示光滑核半径, 如图1所示.

2 流体模拟方法 2.1 基于位置的流体

在本文中, 对于流体模拟, 本文采用的是Macklin^[8]提供的基于位置的流体模拟方法, 在SPH方法的基础上进行改进, 采用了更大的时间步长以及较小的光滑半径, 可以直接更新粒子位置变化来模拟流体, 避免了SPH流体模拟中的不稳定性.

根据Macklin^[8]的方法, 为了实现密度计算的稳定, 在运动中不会发生较大的突变, 对每一个粒子位置施加一个非线性约束系统, 约束的状态方程为:

${C_i}({{{p}}_1},\cdots,{{{p}}_n}) = \frac{{{\rho _i}}}{{{\rho _0}}} - 1$

(2)

其中, p_n为i粒子的第n个邻域粒子的位置, ρ₀为算法中给定的初始密度, ρ_i为标准SPH算法的密度计算, 根据公式(1)求得密度计算为:

${\rho _i} = \sum\limits_j {{m_j}} W({{{p}}_i} - {{{p}}_j},h)$

(3)

其中所有粒子质量m_j相同, 核函数W采用Müller^[3]给出的Poly6光滑核函数来求解密度值.

在该Müller^[4]的基于位置动力学算法中, 对粒子位置给定一个修正, 所有粒子的位置满足约束:

$C({{p}} + \Delta {{p}}) = 0$

(4)

给定位置p的变化Δp在约束函数梯度的大小关系, 其系数为λ.

$\Delta {{p}} = \lambda \nabla C(p)$

(5)

结合公式(5)通过对约束的梯度计算得到:

$\begin{array}{l}C({{p}} + \Delta {{p}}) \approx C({{p}}) + \nabla C{({{p}})^T}\Delta {{p}}\\\;\;\;\;\;\;\;\;\;\;\;\;\;\; \approx C({{p}}) + \nabla C{({{p}})^T}\nabla C({{p}})\lambda = 0\end{array}$

(6)

结合Monaghan^[9]给出的SPH方法, 代入公式(2)和(3), 推导出粒子i的位置约束梯度函数为:

$\nabla {C_i} = \frac{1}{{{\rho _0}}}\sum\limits_j {\nabla W({{{p}}_i} - {{{p}}_j},h)} $

(7)

结合公式(6)与(7)得到λ的解为:

${\lambda _i} = \frac{{{C_i}({{{p}}_1},\cdots,{{{p}}_n})}}{{{{\sum\nolimits_k {\left| {\nabla {C_i}({{p}})} \right|} }^2}}}$

(8)

因为公式(2)中的约束函数与密度计算有关, 而密度计算是非线性的, 当流体粒子太分散时容易导致密度计算结果的不稳定, 根据Smith^[10]提出方法中, 可以通过混合一些约束来提高稳定性, 公式(6)修改为:

$C({{p}} + \Delta {{p}}) \approx C({{p}}) + \nabla C{({{p}})^T}\nabla C({{p}})\lambda + \varepsilon \lambda = 0$

(9)

其中ε为我们在模拟过程中定义的常量约束参数. λ的求解修改为:

${\lambda _i} = \frac{{{C_i}({{{p}}_1},\cdots,{{{p}}_n})}}{{{{\sum\nolimits_k {\left| {{\nabla _{{p_k}}}{C_i}({{p}})} \right|} }^2} + \varepsilon }}$

(10)

在每一次循环计算过程中, 都需要计算λ的值, 然后结合公式(5), 按照如下公式计算粒子i的位置更新, 其计算为

$\Delta {{{p}}_i} = \frac{1}{{{\rho _0}}}\sum\limits_j {({\lambda _i} + {\lambda _j})\nabla W({{{p}}_i} - {{{p}}_j},h)} $

(11)

如上所述, 在基于位置的流体算法中, 每次循环执行流体粒子位置的动态更新. 当计算得到粒子的位置更新后, 便可根据这一时间段内进一步计算得出粒子的速度以及加速度. 每次循环中独立解决每个位置约束, 同时, 在每次循环过程中, 对刚性体进行碰撞检测, 每个步骤中我们重新计算每一个粒子的领域粒子, 并且重新计算每个粒子位置的约束值. 这样可以避免对粒子密度的低估, 导致最终结果出现较大偏差.

2.2 刚体与流体的交互力计算

根据Tse^[11]给出的方法中, 刚体与流体的交互过程中, 工具球会受到流体的吸附力, 当工具球与流体粒子的距离在支持域内, 吸附力开始产生作用, 流体粒子j与工具球的球心距为 ${{{r}}_j} = {{p}} - {{{p}}_j}$ , 吸附力计算如下:

${{{F}}_{\rm{Adh}}} = \sum {\frac{{{K_i} + {K_j}}}{2}\frac{{{m_j}}}{{{\rho _j}}}{W_{\rm{Adh}}}({{{r}}_j},h)} $

(12)

K_i, K_j为吸附力计算参数, W_Adh为吸附力计算的光滑核函数, 其计算为:

${W_{\rm{Adh}}}({{{r}}_j},h) = {C_d}\left\{ \begin{array}{l}0\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\left| {\overrightarrow {{{{r}}_{ij}}} } \right| < A\\{(\frac{{\overrightarrow {{{{r}}_a}} }}{Q})^\varepsilon } - {(\frac{{\overrightarrow {{{{r}}_a}} }}{Q})^\varsigma }{\rm{ }}A \le \left| {\overrightarrow {{{{r}}_{ij}}} } \right| \le B\\0\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\left| {\overrightarrow {{{{r}}_{ij}}} } \right| > B\end{array} \right.$

(13)

其中ε>ζ, Q=(B-A). $\overrightarrow {{{{r}}_a}} = ({{{r}}_j} - A)$ .

A: 吸附力光滑函数起始点.

B: 吸附力光滑函数结束点.

ε, ζ: 可调节吸附力, 本文中分别为ε=3, ζ=2.

工具与流体在交互过程中除受到吸附力以外, 还受到因碰撞产生的阻尼力, 其大小计算方式如下:

${{{F}}_{\rm{Damp}}} = {k_{\rm{Damp}}} * \sum {({{{v}}_0} - {{{v}}_j})} $

(14)

K_Damp为阻尼系数, 0>K_Damp>1,v₀为工具球的速度, v_j为与工具球碰撞的粒子j的速度, 可以看出, 碰撞力的大小除了与碰撞系数有关外, 也和工具球与流体粒子的速度差有关, 这也符合我们日常生活中所见到的情景.

3 流体交互算法实现 3.1 流体粒子初始网格构建

在流体模拟阶段, 计算每一个粒子的物理属性需要改粒子邻域内的粒子信息, 因此, 邻域粒子搜索算法是整个算法中比较耗时的步骤, 对流体粒子所在空间进行均匀网格划分是目前被认为最为有效的方法. 基于CUDA平台我们可以快速的实现对流体粒子的网格构建, 如图2.

采用Nvidia^[12]的粒子模拟方法来实现对流体粒子的初始网格划分并记录每一个流体粒子的领域粒子的索引值, 记录如表1, 便于执行后续的邻域粒子快速查找, 同时能够快速执行与交互工具的碰撞检测和碰撞响应. 在每一次循环计算中, 我们都需要执行一个完整的CUDA程序.

3.2 算法流程

整个算法流程图分为如图3几个阶段. 由于流体模拟算法的粒子性, 我们可以并行的对每一个粒子的状态并行的求解, 在每一个阶段通过CUDA平台并行的对每一个粒子的状态进行求解, 包括对初始粒子网格的建立到邻域粒子的搜索以及对于每一个流体粒子各项物理属性的计算, 在受力计算阶段实时的通过设备输出交互力, 在最后阶段计算粒子的位置、速度等状态并更新绘制显示. 同时将这些状态用于下一个循环中的位置预测计算.

在每一个阶段更为详细的算法过程如下:

4 实验方案 4.1 实验设备及环境

开发环境如表2所示, 算法通过CUDA并行化, 运行在GPU端, 采用的显卡为NVIDIA Quadro M5000, 包含2048个CUDA并行处理核心, 所有并行计算的步骤都在GPU端执行, 核心数越多, 并行加速效率越高.

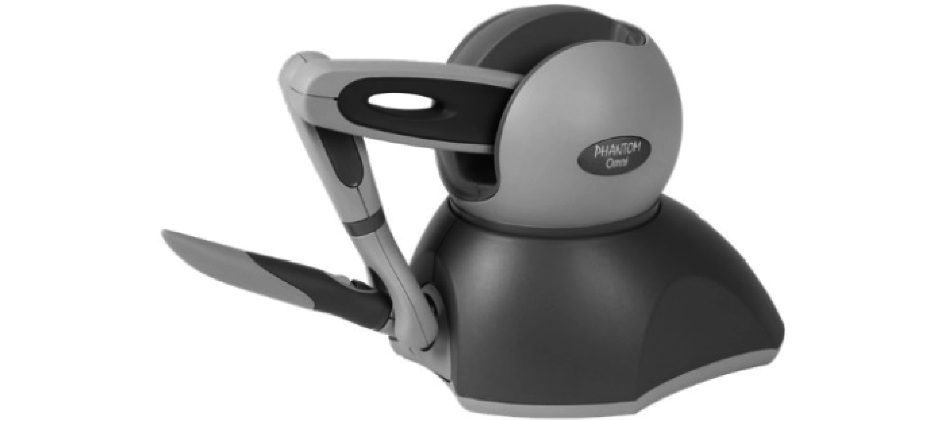

交互设备采用的是Geomagic公司开发的三自由度力觉交互设备Geomagic Touch, 如图4. 该反馈设备具有六自由度操作位置检测, 三自由度力觉交互, 通过RJ45以太网接口或USB接口连接终端. 可以通过该设备实时控制工具球在流体中的运动并且反馈出工具球受到的合力, 模拟出真实场景中在流体中交互的受力情况.

4.2 实验过程 4.2.1 刚体与流体的交互力模拟验证

为了验证基于位置的流体算法模拟流体与刚体的交互, 我们建立了关于刚性工具在与流体的交互过程中的受力模拟实验, 实验分为两个部分, 第一个部分模拟工具球在交互过程中的受力情况并进行分析, 验证交互过程的真实性; 第二个部分通调整粒子数目来验证力觉交互设备感知到的交互力是否稳定连续来验证交互过程的稳定与实时性.

第一部分的实验我们模拟的是工具球在流体交互过程中的受力情况, 我们设置的初始粒子数目为20 k, 从视觉角度来说, 已经可以很好的满足这一部分实验的精细度. 粒子的初始位置按照容器内部空间均匀排列, 初始速度为零, 初始受力为容器壁的约束受力以及重力. 一个完整的模拟实验过程包括从工具球向下方向匀速运动, 从刚接触流体表面到开始进入流体, 然后完全没入流体, 在流体中匀速运动直到碰到杯壁返回到中间位置, 最后再匀速向上离开流体, 到工具球最后刚到达流体上表面因吸附力沾染流体, 到最后完全离开流体. 整个实验过程的部分场景如图5所示.

4.2.2 交互力模拟实验结果

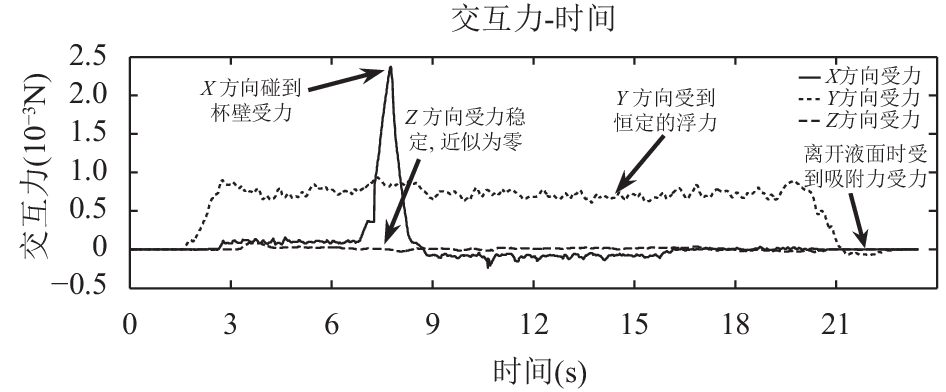

首先我们验证的是工具球在流体交互中的受力情况, 图6模拟的是通过力觉交互设备控制工具球在流体中运动时的受力情况, 如图所示, X轴、Y轴和Z轴正方向的力分别用实线、点线和虚线来表示, 其方向已经在图6中标出. 在整个过程中我们从图中我们可以看到工具球受力是比较平滑的曲线, 没有发生大范围的突变, 说明在我们的算法中实现的力是稳定连续的.

实验开始时, 当工具球刚开始接触流体表面时, 接触部分受到流体的吸附力, 随着工具球的逐渐进入, 工具球还受到浮力的影响逐渐增大, 到完全没入流体, 工具球受到的浮力趋于稳定. 然后工具球在流体中沿-X水平方向做匀速运动, 收到一个恒定的阻力. 然后运动到边界与杯壁发生碰撞, 产生碰撞力, 接着沿X方向运动到中间位置, 期间受到-X方向的恒定阻力, 最后工具球开始向上运动到开始离开流体表面, 竖直方向上受到的流体浮力开始减少, 到即将离开的一瞬间, 工具球在此时没有浸入流体已经不受浮力影响了, 此时工具球还受到一个向下的吸附力, 随着工具球的进一步向上运动, 最终工具球不受到流体交互力的影响. 在整个运动过程中没有Z方向的运动, 因此Z方向的受力几乎稳定为零, 这也符合实验预期结果.

4.2.3 交互力的连续性验证及结果

对于流体模拟, 需要一定数目的粒子, 才能达到较好的模拟真实性, 但是粒子数增加的同时会带来计算开销的增加, 影响交互的实时性. 在整个交互过程中, 当力觉交互设备的输出频率在1 kHz左右时, 我们通过设备能感知到连续的力觉, 而不会有顿挫感. 第二部分的模拟实验中, 在粒子数目能够达到视觉仿真要求的前提下, 通过改变粒子数目来验证算法的效率, 保证在每一次力觉交互循环中的时间步长在1 ms左右即可保证力输出的连续性.

如下图7所示, 我们测试了不同粒子数目时, 力觉交互设备的输出频率, 粒子数目从10 k逐渐增加到80 k, 每次都测试出整个实验过程中力觉交互设备的刷新率, 粒子数目维持在10 k的时候基本上可以满足我们交互过程中的精细度, 继续增加粒子数目可以带来更好的流体模拟效果, 当然粒子数目越多可以模拟更大规模的流体交互, 模拟的流体场景也更为复杂. 当粒子数目达到60 k的时候已经远远达到流体模拟的精度要求, 虽然频率稍有下降, 但仍然能够很好的满足交互的实时性, 说明交互过程的实时性以及真实度达到了要求.

5 总结

本文探讨了刚体与流体交互过程中的力觉交互, 实现了基于位置的流体模拟算法并且模拟了刚体与流体的交互过程, 实时计算并渲染出刚体工具所受到的交互力, 有效的避免了传统SPH算法的精度较低、计算实时性较差等劣势, 同时刚性工具与流体的交互过程中很好的模拟了流体交互过程中的包括吸附力、浮力等影响比较重要的力觉. 采用CUDA并行计算, 极大的提高了流体算法的模拟效率以及精度. 通过模拟实验有效的验证了交互的实时性以及真实度. 对后续流体交互研究具有非常好的指导意义, 我们未来将进一步挖掘流体交互中的诸如湍流等物理现象, 提高交互的真实度.
