在互联网大行其道的今天, 各种分布式系统已经司空见惯. 搜索引擎、电商网站、微博、微信、O2O平台等, 凡是涉及到大规模用户、高并发访问的, 无一不是分布式^[1]. RPC作为分布式架构的核心, 一旦出现问题, 整个分布式网络就会出现瘫痪, RPC框架必须做到高可用才能保证分布式网络的稳定. ICE中间件作为一款跨语言开发的RPC框架, 因其高效的性能和完整的服务, 被惠普等大型企业所采用.

Zookeeper是开放源码的分布式应用程序协调服务, 许多分布式软件都采用Zookeeper作为集群^[2]管理, Zookeeper本身也支持高可用, 随着软件版本的更新, Zookeeper的高效与稳定很适合作为分布式环境下的高可用服务^[3].

1 Zookeeper技术简介

Zookeeper是Hadoop的正式子项目, 是一个高效可靠的开源的分布式协调服务框架, 由知名互联网公司雅虎创建, 是Google公司的分布式服务框架Chubby的开源实现. 在分布式环境下, Zookeeper可以保证顺序一致性, 原子性, 可靠性和实时性.

Zookeeper本质上是一个分布式的小文件存储系统, 具有下述应用特性:

(1) 简单. Zookeeper允许通过分布式程序共享方式, 组织成类似标准文件系统层级命名空间协调的分布式程序. 这个命名空间包含类似文件和目录的数据寄存器, 不像典型的用于存储的文件系统. Zookeeper的数据保存在内存中, 可实现高吞吐量和低延迟访问.

(2) 冗余. Zookeeper本身和其自身协调的程序一样, 设计为冗余的, 在拥有许多主机集合的主机组上运行. 组成Zookeeper服务群的所有服务器都已知对方, 只要所有服务器中的主服务器可用, Zookeeper服务就是可用的. 客户端链接的一个Zookeeper服务器通过发送请求、获取响应、监听事件、发送心跳维持一个TCP(传输控制协议)链接, 如果链接中断, 客户端将连接到另外一个服务器

(3) 有序. Zookeeper用一个反映所有Zookeeper事务顺序的数字, 标记每一个更新. 以后的操作可以使用这个顺序数字标记.

(4) 快速. Zookeeper在读取占主要地位的负载环境下, 在读取操作比写入操作更频繁的情况下, 读取速度非常快.

(5) 丰富的API(应用程序编程接口). Zookeeper为开发人员提供了一套丰富的API, 减轻了开发人员编写通用协议的负担^[4].

1.1 Zookeeper的配置管理

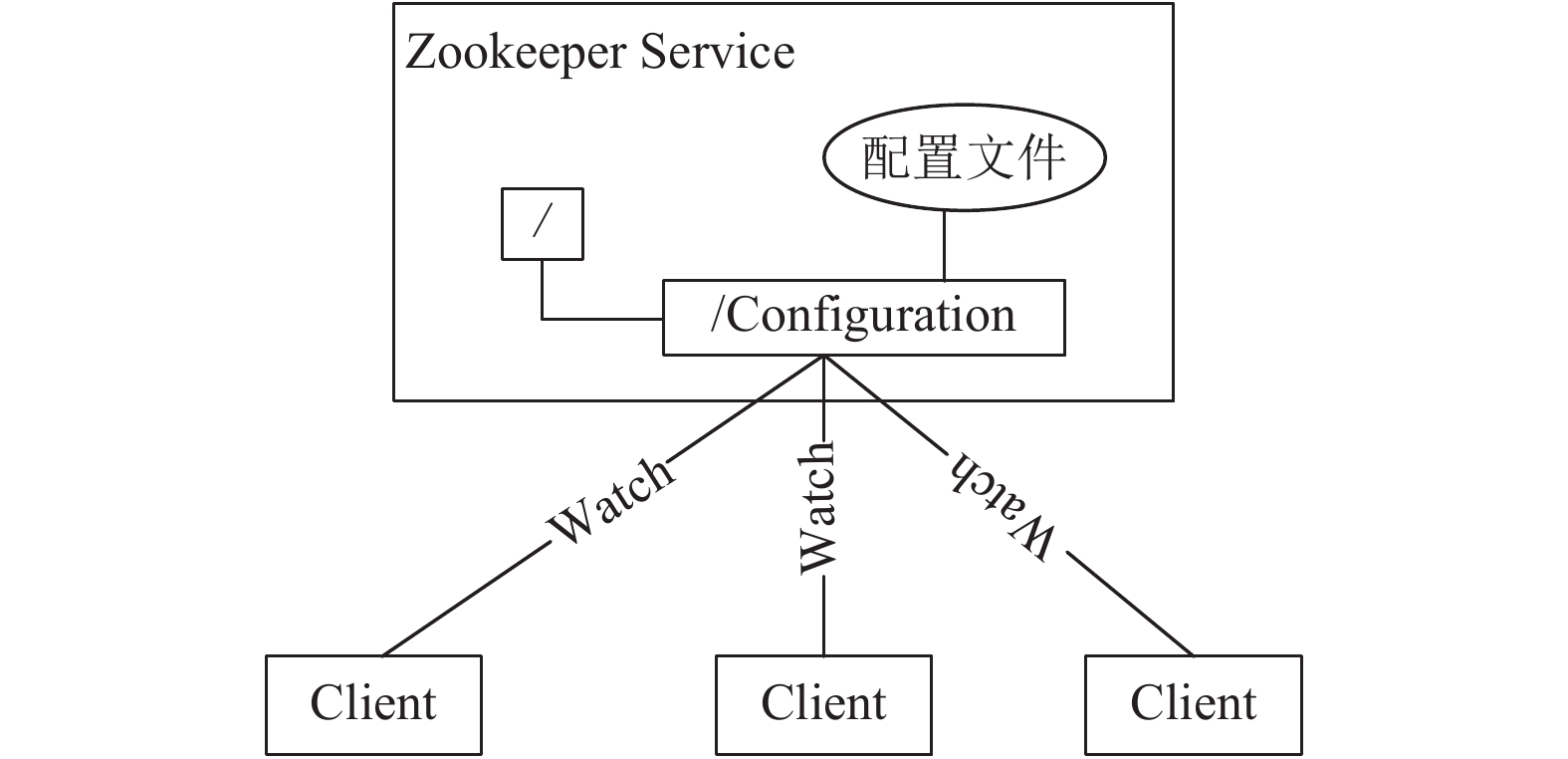

程序在启动运行中总是需要配置文件, 如果程序分散部署在多台机器上, 要逐个改变所在机器的配置文件就变得困难. 现在可以把这些配置全部放到Zookeeper上去, 保存在Zookeeper的某个目录节点中, 然后所有相关应用程序对这个目录节点进行监听, 一旦配置信息发生变化, 每个应用程序就会收到Zookeeper的通知, 然后从Zookeeper获取新的配置信息应用到系统中^[5]. 基本过程如图1.

1.2 Zookeeper的集群管理

所有机器约定在父目录father下创建临时目录节点, 然后Zookeeper监听父目录节点的子节点的消息变化. 一旦有机器出现问题, 该机器与Zookeeper的连接就会断开, 其所创建的临时目录节点就会被删除, 所有的其他机器都会收到通知.

当有新机器加入, 就会在father父目录下创建临时节点, Zookeeper会把这个消息发送给父目录下的所有机器, 所有机器就会收到新机器加入的通知. 如图2.

1.3 Zookeeper的选举机制

Zookeeper的角色主要有3类: 领导者(leader)、学习者(learner)和客户(client), 三者关系如图3所示. 领导者负责处理写请求和系统状态更新请求; 学习者负责接收领导者发送的请求并对请求进行投票, 以及客户端的读写请求; 客户端负责通过TCP链接向学习者发送请求和获取响应. 学习者又可细分为跟随者(follower)和观察者(observer), 两者的区别为: 观察者只同步领导者的状态, 但不参与领导者失效时的竞选和投票^[6].

当领导者失去响应时, 进入恢复模式(竞选), 某服务器推荐自己作为领导者, 将消息发送给集群, 等待其它服务器接收该举荐信息. 若同意, 向领导者服务器发送同意消息; 若不同意, 重复自荐流程, 直到获得N/2+1票数后, 才被认定为领导者, 整个竞选流程结束. 具体流程如下:

首先, 某台服务器发起选举线程, 选举线程向所有服务器发起一次询问. 当收到回复, 选举线程验证zxid(Zookeeper transaction ID), 判断是否为自己发起的询问, 并获 取对方id, 同时保存到此次选举投票记录表中. 当收到所有服务器回复后, 选举线程计算并选出zxid值最大的服务器, 将该服务器的信息, 设置为被推荐的领导者. 被推荐的领导者发起选举, 向其它服务器发送PROPOSAL消息, 其它服务器接收该消息后, 进行投票; 若同意, 则发送ACK消息. 此时, 被推荐的领导者判断是否有超过N/2+1的服务器同意; 若超过, 则被推荐的领导者获胜; 否则, 重复流程, 直到领导者被选出.

1.4 Watcher机制

客户端在所关心的目录节点上注册Watcher, 当被监听的节点状态发生变化时(即数据改变、被删除、子目录节点增加或删除时), 会触发WatchedEvent事件, 并发送给对其进行监听的客户端. Watcher机制可以保证整个集群系统中各个服务器之间的通信和协调, 实现对数据变更的实时处理. Zookeeper所提供的基本操作包括: create(创建节点)、delete(删除节点)、setData(设置节点数据)、getData(获取节点数据)、exists(查看节点是否存在)、以及getChildren(获取子节点)等. 其中, exists、getChildren、getData操作可以在节点上注册Watcher; 而create, delete, setData操作可以触发设置在节点上的Watcher^[7].

在该机制中, 服务端存储事件的信息, 客户端存储事件的信息和Watcher的执行逻辑. 当在某节点上注册Watcher事件时, 客户端线程向服务器注册Watcher; 同时, 在Watcher对象管理器中存储Watcher对象以及对应的节点路径. 当某节点触发Watcher事件时, 服务器向对应的客户端发送通知(包含事件类型和节点路径), 该客户端线程从Watcher对象管理器中根据映射关系取出对应的Watcher对象, 执行回调函数. 其中, 回调函数包含WatchEvent类型的参数, 该类型参数(WatchEvent)封装事件的通知状态(keeperState)、事件类型(EventType)和节点路径(path), 方便回调函数对事件进行处理.

2 ICE中间件简介

ICE是一种新的面向对象的中间件技术. 从根本上说, ICE为构建面向对象的客户－服务器应用提供了工具、API和库支持^[8]. 可用于替代像CORBA或COM/DCOM/COM+这样的中间件, 为构建面向对的分布式客户服务器应用提供了平台支持. ICE应用适合在异种环境中使用: 客户和服务器可以用不同的编程语言编写, 可以运行在不同的操作系统和机器架构上, 并且可以使用多种网络技术进行通信. 在最新的3.7版本中, 支持c++, c#, .Net, java, javascript, objective-c, python, ruby等编程语言, 操作系统支持windows, linux和mac os, 支持最新的docker部署, 并且无论部署环境如何, 这些应用的源码都是可移植的.

ICE定义了自己的规范语言Slice, 它用于使对象接口与其实现相分离的基础性抽象机制. 客户和服务器可以用不同的编程语言编写, 可以运行在不同的操作系统和机器架构上, 并且可以使用多 种网络协议进行高效通信.

ICE客户与服务器内部的逻辑结构如图4所示, ICE核心为远地通信提供了客户端和服务器端运行时支持, ICE核心是作为客户和服务器可与之链接的库提供的, 客户ICE核心、服务器ICE核心和对象适配来自于库代码, 代理和骨架由Slice定义生成. 客户应用和服务器应用来自于程序员编写的上层应用代码^[9].

3 IceGrid服务架构分析

IceGrid是ICE的核心服务, 提供了若干基本的服务, 可以简化分布式应用的开发和部署^[9]. IceGrid主要由registry和node组成, registry主要用来为客户端提供定位服务, 并且管理部署的node节点, node用来装载服务, 根据registry的指示对服务进行部署与管理.

定位服务: 保证服务节点的位置透明性. 当客户端需要访问某一个服务时, 不需要了解服务的具体位置, 直接访问registry, 由registry将服务的具体位置告诉客户端, 做到服务端的位置透明.

服务管理: 管理服务的注册, 启动与关闭. 所有的服务都需要向registry进行注册, 当服务需要被访问时, 由registry通知相应的node对服务进行启动与关闭的管理, 服务的负载均衡也由registry进行控制, 整个网络服务的部署也由registry进行管理. registry是整个网络的枢纽.

4 对IceGrid提出的改进

IceGrid作为整个ICE网络服务的骨架, 起着至关重要的作用, 所有的分布式网络服务都通过IceGrid进行访问, 当整个网络比较庞大时, 单个registry已经不能满足网络的负载需求, 当registry出现问题时, 整个网络就会瘫痪. 所以registry本身支持主从模式的冗余.

首先启动master. Master的配置文件与slave的配置文件有所不同, master中必须指定registry的名字为master, 以和其他slave进行区分.

远程将部署文件discriptor发送给master. 当master收到部署文件后, 会等待node节点和slave的注册.

启动所有的slave. 当slave启动后, 会主动向master进行注册, 注册的过程中, master会将部署文件发送给所有的slave, 在slave与master之间, 实现了一个发布订阅服务, 当master对部署文件进行更新时, 会通知所有的slave进行部署文件同步.

启动所有的node节点. 当node节点启动后, 会首先向master进行注册, 随后master将相应的部署配置文件发给node, 并将所有slave的列表也发给node, node通过部署文件启动相应的服务. 然后向所有的slave进行注册.

当服务部署完成后, master和slave都可以给客户端提供服务, 都可以对node进行管理, 但是只能通过master对部署文件进行更改, slave对部署文件是只读模式.

4.1 registry主从模式存在的问题

(1) 主从切换不能自动进行

当master出现问题时, slave不能主动进行选举切换到master, 如果master出现问题, slave虽然可以继续提供服务, 但是部署文件不能进行更新, 一旦需要更新部署文件, 就必须更改某一个slave的配置为master, 使用新的配置重新启动这个slave, 当整个网络十分庞大复杂时, 会增加运维的成本.

(2) registry要实现的功能太多

registry不仅要提供位置服务, 服务管理, 还需要实现发布订阅服务对部署文件进行同步管理. 当部署文件有更新时, master要通知所有的slave, 并且将部署文件同步到所有的slave中, 当某个slave因为网络问题断开连接重新与master建立连接时, master要重新与slave同步数据库文件. 当网络负载很大时, registry要做的事情太多, 将这么多功能放在一起, 很容易造成网络故障, 进而加剧网络环境的进一步恶化.

4.2 通过Zookeeper对registry主从模式的改进

Zookeeper作为一款开源多年的分布式协调服务框架, 支持高可用, 本身非常可靠. 通过利用Zookeeper的配置管理和集群管理功能, 可以解决registry中遇到的问题.

整体的Zookeeper目录结构图如图5, 其中根节点为“/IceGrid”, 下一级包含2个目录节点: “/Configuration”, “/Registrys”.

(1) 利用集群管理解决主从切换问题

在Zookeeper中, 首先建立持久化目录节点(PERSISTENT)“/registrys”, 称为父目录, 用于集中化管理所有的registry服务器, 每一个registry均被创建为父目录下的临时目录节点(EPHEMERAL), 称为子目录, 并在父目录下注册Watcher. 当某一个registry宕机或因网络问题离开集群时, 其会话(session)过期, 对应的临时目录节点被自动删除. 根据Watcher机制, 当被监听的父目录节点状态发生变化时, 即父目录节点下的子目录节点被删除, 就会触发WatchedEvent事件, 关注该父目录节点的所有registry均被通知. 若失去响应的registry恰为master时, 根据选举机制, Zookeeper服务器进入恢复模式(竞选), 触发选举流程, 选出新的master. 同理, 当父目录节点的子目录节点增加时, 关注该父目录节点的所有registry均被通知, 且根据选举机制, Zookeeper服务器进入广播模式(同步), 该新加入的registry与master进行状态同步.

因此, 利用Watcher机制和选举机制, 可解决IceGrid中registry的主从切换问题. 当master出现问题, 由Zookeeper选出新的master, 当有新的registry加入时, 由Zookeeper通知master与新的registry进行状态同步.

(2) 利用配置管理解决部署文件同步问题

在IceGrid中, 由于registry集群中的各个服务节点, 均采用同一套部署文件; 更新部署文件只能通过master进行, 随后master需要通知所有的slave进行部署文件同步, 同步期间, 所有的slava需要与master进行读写操作.

依据Zookeeper节点特有的数据存储能力, 以及Watcher机制, 可以实现部署文件信息的统一管理. 将整个registry的部署信息存储在持久化目录节点(PERSISTENT)“/Configuration”上, 集群中所有registry作为Zookeeper客户端 , 在该节点上注册Watcher. 当该节点上的数据发生更改(即部署信息被管理员修改), 触发设置在该节点上的Watcher. 所有关注该节点的客户端均被通知, 并根据收到的通知更新自身部署信息, 实现与master部署信息的同步. 这样, 每当部署信息被修改, 不需要master对slave进行通知, 由Zookeeper的watcher机制进行通知, 部署文件的同步也由Zookeeper进行同步, master只需要专注于提供其他服务就好, 这样也不需要master与slave进行频繁的读写操作, 降低master的读写压力. 所有的I/O读写全部由Zookeeper集群提供.

5 测试结果

通过在3台服务器上部署3个IceRegistry服务, 分别取名为r1, r2, r3这3台服务器都向Zookeeper集群进行注册, 在首次注册中, r2为主节点, r1和r3为从节点, 期间断开主节点r2, 然后通过Zookeeper的配置管理对部署文件进行更新, 发现部署信息仍能在余下的r1和r3中进行同步, 通过Zookeeper的shell命令查看节点信息, 发现r1被选为了新的主节点, IceGrid部署的服务更新成功.

然后重新开启r2, 再通过shell对Zookeeper的文件系统进行查看, r2又重新向Zookeeper进行注册, 并且部署文件也自动同步到了r2的数据库中.

通过以上的集群搭建与测试, 说明IceRegistry的主从节点可以自动切换, 不再需要人工干预. 并且不再需要主节点来同步部署信息或者发现新的从节点, 这些责任全部由Zookeeper集群来做.

6 结论与展望

通过将Zookeeper加入到IceGrid框架中, 利用Zookeeper的集群管理可以解决registry不能自动主从切换的问题, 利用Zookeeper的配置管理可以解决registry之间的部署文件同步问题, 改进后的IceGrid将主从切换和部署文件同步等功能剥离到了Zookeeper中, 这样不仅解决了IceGrid之前存在的主从切换的缺陷问题, 也减轻了registry需要承担的任务, 可以更可靠的为client提供定位服务.

本文就ICE的主从切换方面进行了探索, 提出了一种基于Zookeeper的解决方案, 随着中间件技术的不断进步, 还有更多优秀的中间件加入到分布式应用当中来. 因此基于中间件的架构模式会随着广泛应用而不断成熟, 中间件技术会更加适应复杂的网络环境和繁杂的应用场景.
