1 问题分析

遥感影像作为一种特殊的数字图像, 具有高分辨率, 高覆盖范围, 信息量大等特点. 在环境监测, 资源探测, 灾害防护, 城市规划, 军事行动等方面具有极高的应用价值^[1].

陕西某测绘所近些年一直使用单机文件系统如NTFS, 进行遥感影像数据存储. 随着影像数据不断积累, 数据规模达到海量级别, 传统解决方案不能满足海量存储需求, 同时扩展性很差, 不支持多用户数据共享. 与此同时, 科研人员在进行业务处理时, 发现影像读取速度缓慢, 进行影像聚类处理时, 等待周期较长.

针对以上问题, 本文基于Hadoop和三级缓存技术, 设计了一套遥感影像业务管理系统, 提供影像存储, 算法注册, 分布式计算的功能. 系统测试结果表明, 影像读取速度提升2倍以上, 计算处理时间缩短三分之一以上.

本文将介绍以下内容: 第2节介绍相关研究状况, 第3节是遥感影像管理系统架构设计, 第4节介绍四个核心模块的实现原理, 第5节给出系统测试方法和结果.

2 相关研究状况

关于如何存储和管理遥感影像数据, 国内外学者和商业技术公司都进行了很多相关的研究. 这些研究内容主要分为以下三种方式:

1) 采用传统文件系统, 如NTFS, EXT, FAT, HFS等. 首先将影像数据瓦片化, 之后将瓦片数据根据空间位置信息, 按照特定的目录结构进行存储. 这种方式成本低廉, 使用简单, 但是容错性和扩展性差, 不支持多用户数据共享, 并发操作等.

2) 采取关系型数据库(RDBMS), 如MySQL, Oracle等. 首先将影像数据进行分块, 之后将数据块转化成二进制大对象(Binary Large Object), 进行入库管理. 这种方式查询方式简单, 支持多用户数据共享. 但是关系型数据库对大对象(Blob)存取效率不高. 其次, 单个Blob对象一般最大支持4 GB的大小, 限制了影像数据块规模.

3) 采用集中式文件系统, 如ArcGIS Image Server等. 这种方式技术成熟, 易于维护. 但是这种方式的扩展性较差, 同时随着用户规模的增加, 中央服务器很容易达到性能瓶颈.

本文采用HDFS分布式存储策略, 将系统构建在廉价的PC机之上, 具有高度的容错性, 可扩展性, 易于维护的特点^[2,3]. 同时基于LFU缓存算法, 设计了三级缓存模块, 用来高速缓存影像数据. 两种方式相互结合, 前者解决海量存储的需求, 后者实现影像数据的快速读取.

除此之外, 关于如何处理影像数据, 传统的解决方案是将处理算法运行在单一PC机之上. 但是很多影像处理算法如K均值、ISODATA等, 可以结合MapReduce这种分布式处理框架进行改进^[4–7]. 本文设计了算法注册和处理模块, 支持单机处理和MapReduce分布式处理两种运行模式.

3 系统架构

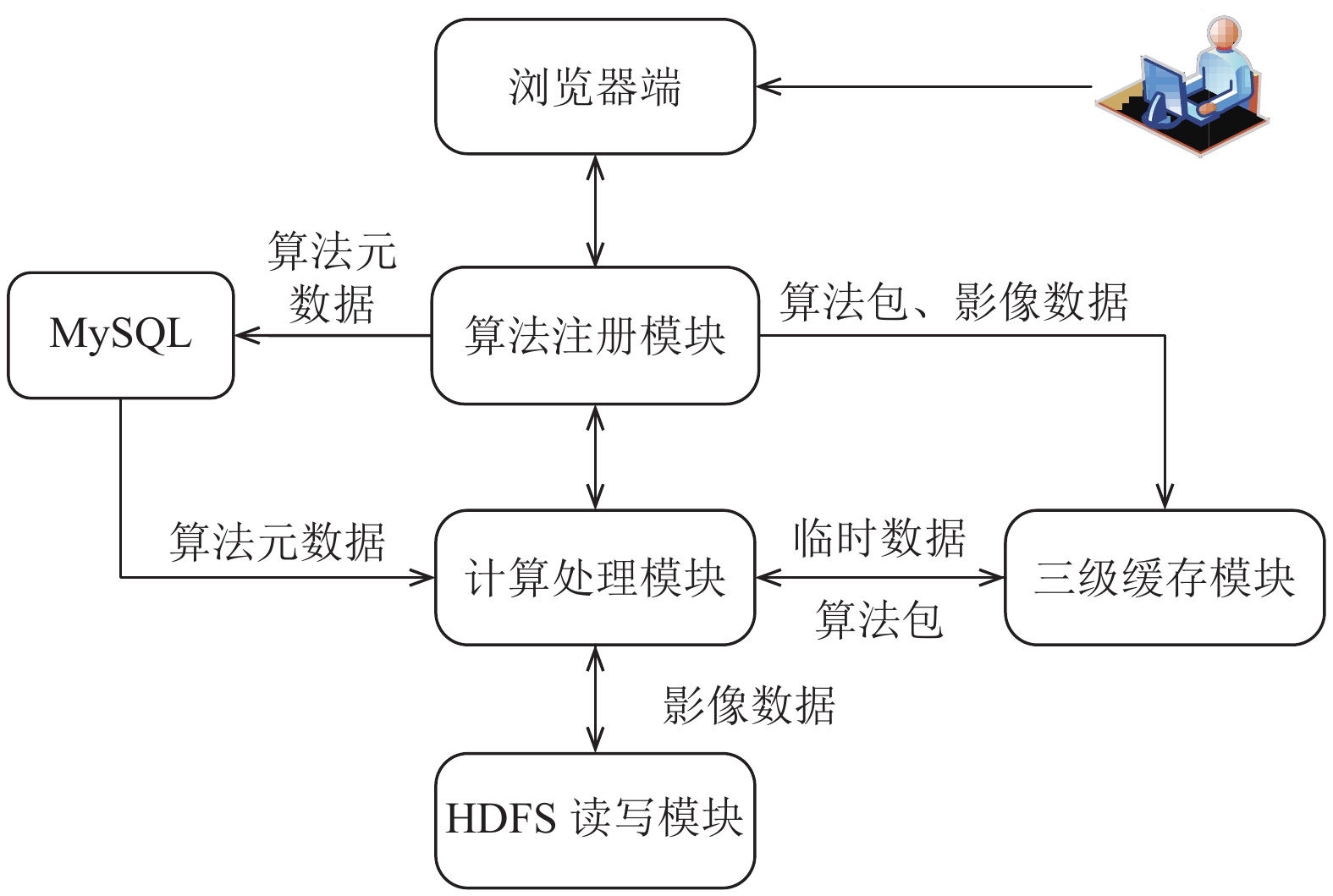

如图1所示, 系统采用B/S架构设计, 为用户提供友好的Web客户端. 方便用户进行影像导入, 计算处理等操作.

整套系统分为四个核心模块, 分别是三级缓存模块, HDFS读写模块, 算法注册模块以及计算处理模块. 满足软件设计高内聚, 低耦合的标准, 每个模块功能如下:

1) 三级缓存模块: 缓存影像数据块和计算处理模块产生的临时数据, 加速读取速度.

2) HDFS读写模块: 构建HDFS集群, 对外提供读写接口. 满足遥感影像海量存储和多用户共享数据的需求.

3) 算法注册模块: 获取算法元数据信息, 导入MySQL数据库持久化.

4) 计算处理模块: 根据算法元数据, 开启单机处理模式或者MapReduce分布式模式.

影像数据写入时, 首先浏览器客户端与三级缓存模块和HDFS读写模块交互, 确定写入路径. 之后将影像数据从本地同时写入三级缓存模块和HDFS集群. 最后客户端端接收到成功写入信号, 关闭写入工作流. 否则, 重新发起写工作.

影像数据读取时, 浏览器客户端首先与三级缓存模块交互, 查找影像数据. 如果查找成功结束读取工作, 否则继续与HDFS底层存储模块交互, 查找数据块.

算法注册时, 浏览器客户端将算法包元数据写入MySQL, 算法包同时写入三级缓存模块和HDFS集群. 算法运行时, 根据算法元数据, 开启对应算法运行模式.

4 模块原理和实现 4.1 三级缓存模块

三级缓存模块在系统中功能为以下两点: (1) 缓存影像数据, 提高影像读取速率. (2) 缓存影像处理过程中产生的临时数据, 减少影像处理时间.

根据上述设计目标, 本模块架构设计采用主从设计思想, 共分为四个部分: Master、Salve、Client以及切割预处理. 如图2所示.

当影像文件写入Salve节点之前, 先对文件进行切割预处理, 将影像切割成很多128 MB大小相同的数据块, 不足128 MB的数据按实际大小成块. 例如一个500 MB的影像文件, 会切割成三个128 MB和一个116 MB大小的数据块.

Master负责影像文件元数据管理. 元数据采用Inode Tree形式, 每个影像文件都是一个Inode. 每个Inode记录着: 文件对应的数据块id、名称、大小, 存储节点位置等信息. 同时维护一张Mount表, 记录每个文件三级缓存系统路径与HDFS文件路径的映射关系. 例如三级缓存系统根路径”/”对应“hdfs://master:9000/ThreeCache/”. 方便影像文件在三级缓存系统和HDFS集群中的映射管理.

Salve负责存储影像数据块, 管理本地MEM(内存)、SSD(固态硬盘)和HDD(硬盘), 三种硬件设备构成三层缓存结构, 其读写速度依次递减. 每个数据块根据LFU (Least Frequently Used)算法缓存机制, 计算出热度值. 数据块根据热度值, 依次递减排列, 缓存到MEM、SSD、HDD中.

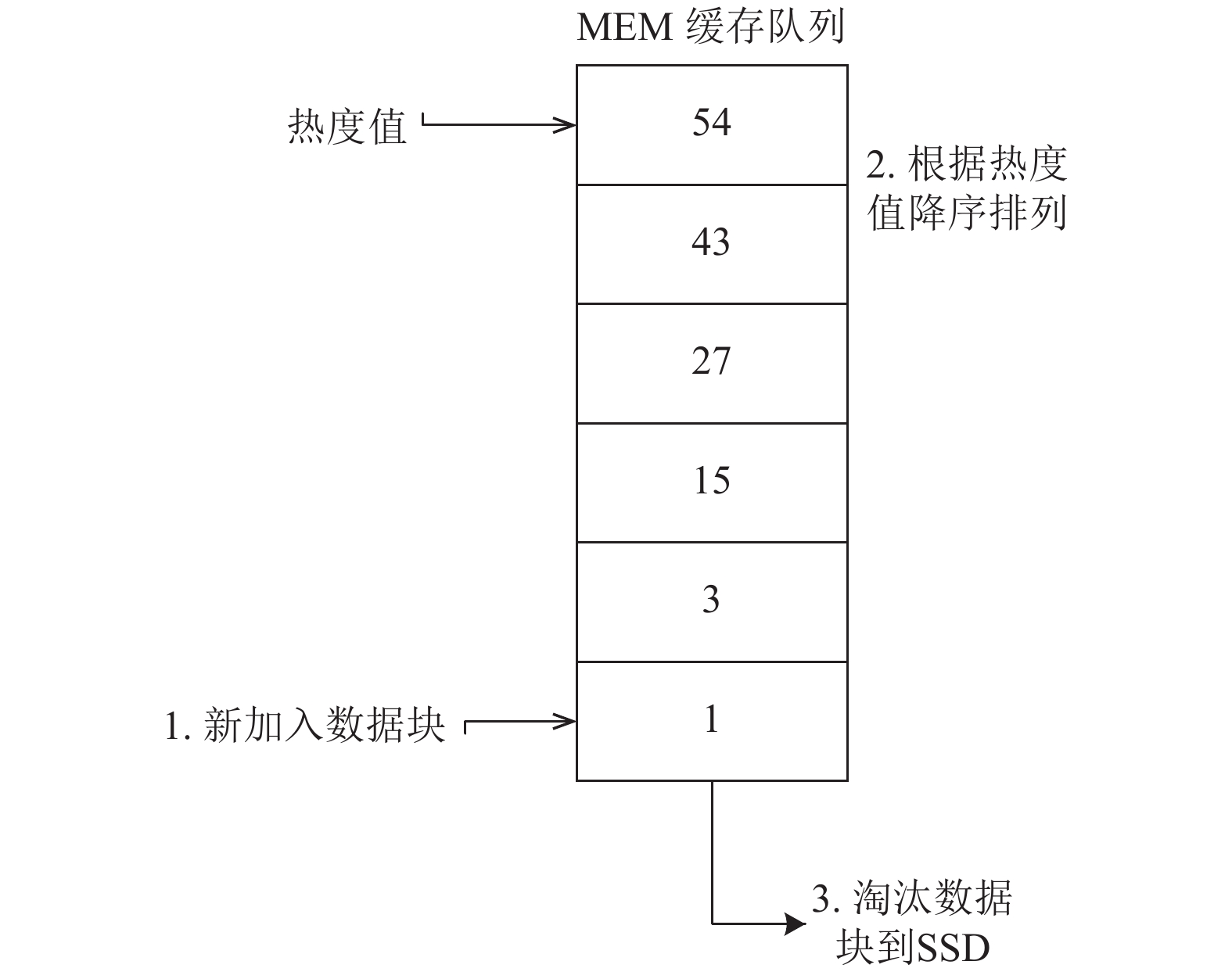

如图3所示, 在LFU算法中^[8], 每个数据块历史访问次数越多, 热度值就越高. 核心思想是根据历史访问频率来判定未来访问频率. 同一影像文件对应的所有数据块具有相同的热度值.

算法1. LFU算法

1. 新加入数据块, 放到缓存队列末尾. 初始热度值为1.

2. 缓存队列中数据块每被访问一次, 热度值增加1.

3. 队列重新排序, 热度值依次递减. 热度值相同的数据块, 最近访问时间靠后的, 排在前面.

4. 缓存队列满时, 加入新的数据块, 淘汰队列末尾数据块到低层次存储结构.

5. 低层次存储结构重复步骤1、2、3、4.

6. 三级存储结构满时, 淘汰数据块.

Client作为客户端, 负责向外提供文件写入和读取的访问接口. 当发生影像文件读取时, 三级缓存模块工作流程如下:

1) Client接收到影像文件读取请求, 发送信息给Master, 返回对应数据块位置信息.

2) 根据块位置信息, 在Salve中查找. 如果命中数据块, 就合并数据块成文件发送给对话发起模块, 之后Client结束对话.

3) 如果没有命中数据块, 则说明数据块被淘汰, 返回失败信息给Client.

4) Client当接收到返回的失败信息后, 返回查找失败信息给对话发起模块, 结束对话.

如果三级缓存系统中没有影像文件, 只能向HDFS发起RPC请求, 读取数据. 同时该影像文件重新加载到三级缓存系统, 更新热度值. 重新排列缓存系统中数据块位置.

4.2 HDFS读写模块

HDFS读写模块与三级缓存模块都具有影像数据存储功能. 但该模块功能在系统中作用是满足影像数据的海量存储需求.

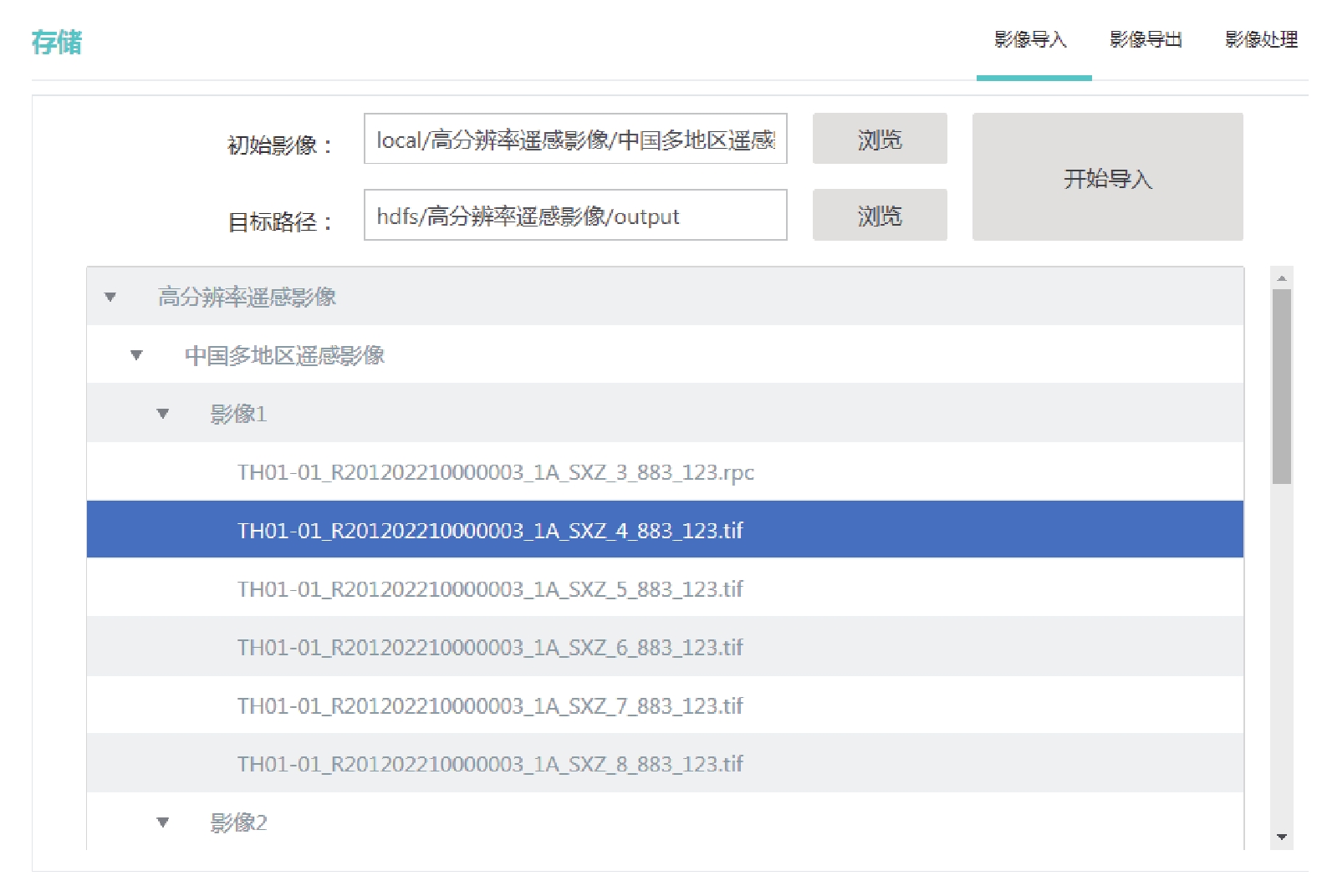

实现方案是构造UploadFile, DownloadFile方法, 方法中调用Hadoop提供fileSystem类getFileStatus, copyFromLocalFile, open, delete相关方法. 如图4所示, 当影像文件写入时, 该模块工作流程如下:

1) Web前端获取影像名称, 初始路径, 目标路径. 发送写入请求给HDFS读写模块.

2) HDFS读写模块接收写入请求后, 调用UploadFile方法获取初始路径, 和目标路径, 写入configuration. 再调用HDFS的copyFromLocalFile接口.

3) HDFS集群调用DistributedFileSystem对象, 的create方法, 返回FSDataOutputStream对象, 创建一个文件输出流.

4) 调用DistributedFileSystem对象, 与Name-Node进行RPC调用, 在分布式文件系统创建目标路径.

5) 调用FSDataOutputStream对象, 向DataNode开始发起写入请求. 原始影像被分割成大小为64k的packet, 包含校验码等发送出去.

6) DataNode与其他DataNode(副本放置)组成Pipeline依次传输Packet, 写入成功后, 返回写入ack信息.

7) DataNode全部写入成功后FSDataOutput-Stream调用close方法, 关闭字节流. 读写模块检测到写入成功后, 发送信号给Web后端, 结束整个写入任务.

UploadlFile关键代码如下:

//初始路径

String FromPath = "/local /高分辨率遥感影像/中国多地区遥感影像/影像1/ TH01-01_R201202210000003 _1A_SXZ_4_883_123.jpg";

//目标路径

String ToPath= "/hdfs/高分辨率遥感影像/output";

//程序配置

Configuration config = new Configuration();

config.set("fs.default.name","hdfs://master: 9000");

hdfs = FileSystem.get(new URI ("hdfs://master:9000"), config);

Path srcPath = new Path(FromPath);

Path destPath = new Path(ToPath);

boolean delSrc = true;

hdfs.copyFromLocalFile(delSrc, srcPath, destPath);

4.3 算法注册管理模块

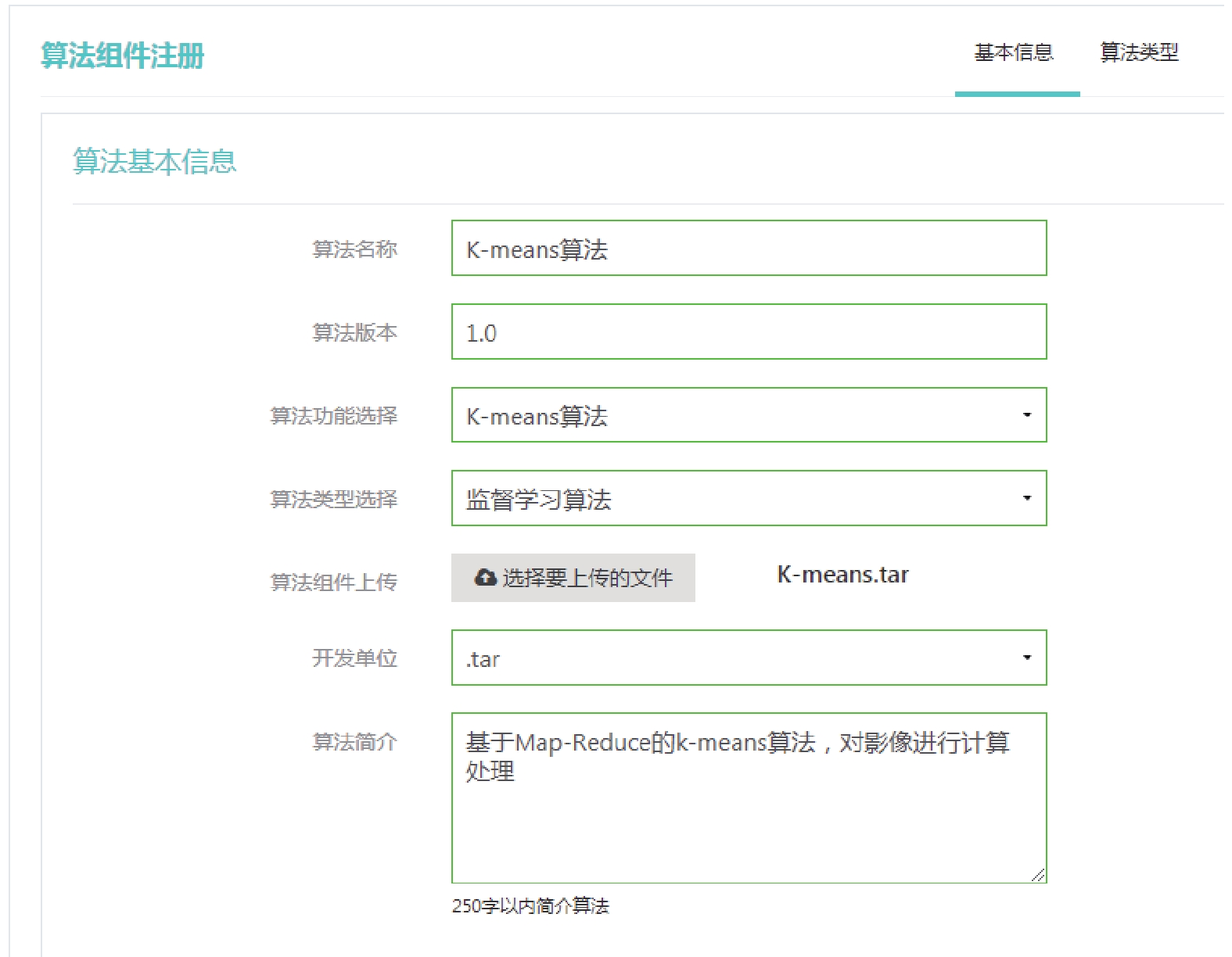

如图5所示, 算法注册模块提供影像处理算法包注册和管理的功能. 由于MySQL数据库适合存储结构化数据, 同时千万级别以下查询响应延迟低, 所以将算法的名称、算法类型、算法包路径等元数据信息, 保存在MySQL数据库进行持久化. 算法包的数据量不适合使用MySQL, 将分别写入三级缓存模块和HDFS模块.

主要工作流程如下:

1) 用户在浏览器端, 填写算法名称, 算法版本, 算法简介, 从本地文件系统选择要注册的算法包.

2) 注册保存后, 后端将算法元数据信息发送给MySQL数据库,

3) 算法包信息同时发送给三级缓存模块和HDFS模块, 进行写入操作.

4) 使用算法包时候, 查询MySQL数据库表, 得到算法包路径信息.

5) 根据算法路径信息, 先向三级缓存模块查找, 如果查找失败, 最后调用HDFS的Java接口查找.

数据库表设计结构如表1.

4.4 计算处理模块

计算处理模块提供影像处理的功能, 支持单机和分布式处理两种模式. 算法表结构中Is_MapReduce字段, 决定该算法的处理模式.

单机处理模式跟传统ENVI, IMAGINE等软件计算处理方式相同, 往往耗时较长. 由于很多影像处理算法可以结合MapReduce进行改进, 例如K均值, ISODATA^[9–11]. 只要实现Map和Reduce两个函数, 就可以采用分布式处理模式, 如算法2.

算法2. 改进后的K均值算法

1. 在Main函数中, 读取初始n个中心位置, 保存到Configuration对象中.

2. 重写Map函数, 读取遥感信息图像, 计算每个像素点到n个中心位置的欧式距离, 距离最短的则为该像素点所属的聚类中心, 输出<聚类中心id, 对应像素点>.

3. Shuffle过程: 不同聚类中心, 经过哈希后, 哈希值相同的, 传给同一个Reduce节点.

4. 重写Reduce函数, 每个聚类中心点, 根据对应的所有像素点, 计算均值. 得到新的聚类中心点, 输出<聚类中心id, 新的聚类中心id>.

5. 计算新的聚类中心和之前聚类中心的距离, 如果小于设定阈值, 输出结果. 否则, 新的聚类中心id, 写入Configuration中, 跳转到步骤2.

基于上述算法, 该模块工作流程如下:

1) 计算模块接收到算法包元信息, 根据 Is_MapReduce值, 若为真, 开启分布式处理模式.

2) 解析算法包信息, 开启多个Map任务, 产生的新的键值对写入本地三级缓存系统, 进行分区.

3) 新的键值对, 按照分区序号通过Shuffle过程, 发送给不同Reduce节点.

4) 不同Reduce节点, 按照算法包实现的Reduce函数, 产生新的键值对, 写入三级缓存系统, 输出结果.

5 系统性能测试 5.1 硬件环境

由6台普通PC机, 千兆网卡, 千兆交换机组成服务集群. 一个作为NameNode主节点或三级缓存模块的Client和Master, 其它作为DataNode或三级缓存的salve节点. 其中主节点装载MySQL数据库, 版本为5.7.20. 节点配置如表2.

5.2 影像读取速度测试

测试条件采用145张TIFF格式的影像数据, 单幅大小约为178 MB, 总容量为25.81 GB. Hadoop配置文件hdfs-site.xml参数设定如下:

<property>

<name>dfs.block.size</name>

<value>134217728</value> --块大小128 M

<description>Block size</description>

</property>

<property>

<name>dfs.replication</name>

<value>3</value> --副本数量为3

<description> </property>

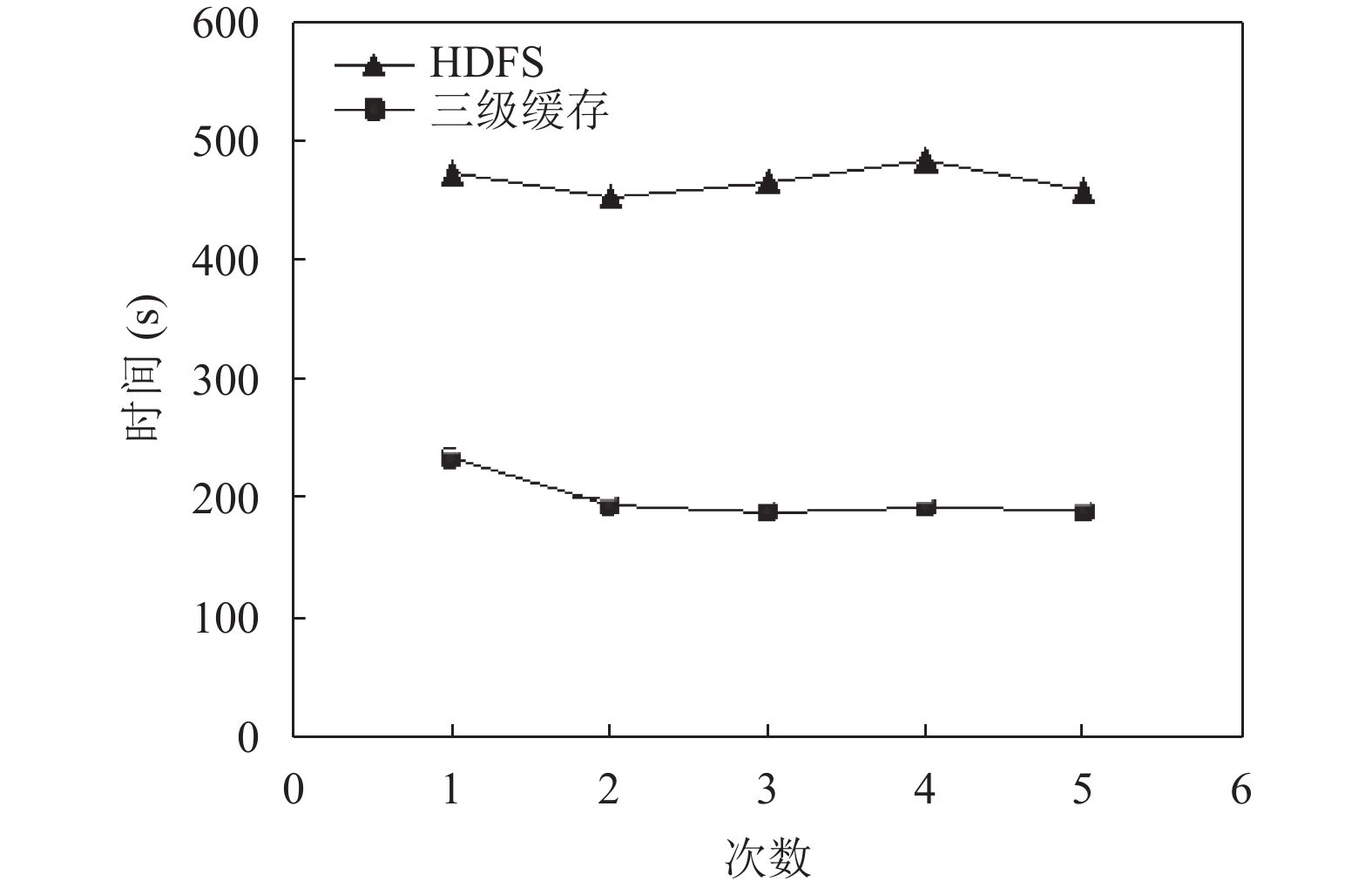

先直接使用HDFS hadoop fs-get命令, 进行读取测试. 再测试加入三级缓存模块后的读取速度测试. 每种测试方法反复进行5次, 记录耗费时间. 测试结果如图6所示.

根据测试数据, 计算出HDFS读取影像耗费时间平均为466.72 s, 平均读取速度为55.30 m/s. 加入三级缓存模块后, 平均耗费时间为200.06 s, 平均读取速度为129.01 m/s. 实验结果表明, 三级缓存模块可以将影像读取速度提升2倍以上, 有效解决影像数据读取缓慢的问题.

另外注意到, 三级缓存模块第一次读取耗费时间稍长, 之后就趋于平稳. 经过分析, 原因是首次读取时, 很多数据块可能位于底层次存储结构中. 再次读取时, 数据块热度值更新, 在缓存队列中的位置发生前移.

5.3 影像聚类处理测试

分别输入178 MB、365 MB、712 MB、1424 MB的影像数据, 模拟不同数据量对聚类时间的影响. 再使用单个节点, 模拟传统单节点聚类处理过程. 最后分别使用2个, 3个, 4个, 5个计算节点, 模拟不同集群性能对处理时间的影响.

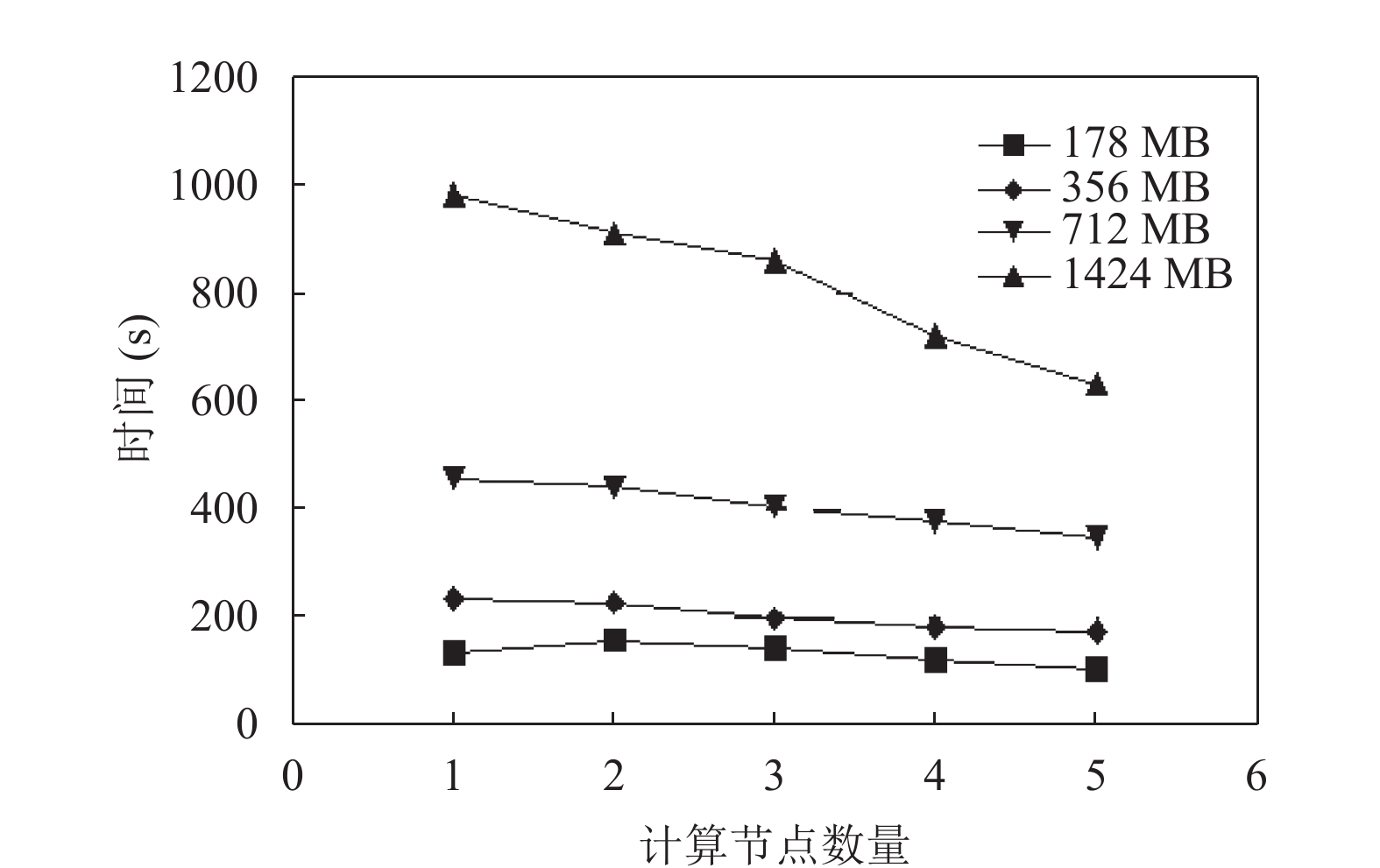

算法包中Main函数, 调用JobConf中setNumReduceTask方法, 将Reduce数量设置和计算节点数量相等. 测试结果如图7所示.

根据实验结果发现, 在数据量比较小的时候, 随着节点数量增加, 时间曲线下降不明显. 尤其是当数据规模只有178 MB情况下, 两个计算节点处理时间会稍许增加. 这是因为开启多节点进行聚类处理, 任务切割、网络通信时间会增加. 数据规模不大情况下, 反而导致整体时间开销增加.

随着输入数据量的增大, 可以发现时间曲线下降效果较为显著. 当达到1 GB数据规模时, 时间开销较传统单节点处理方式, 可以减少40%以上.

6 总结和展望

本文根据陕西某测绘所遇到的影像存储需求量大, 读写速度慢, 计算时间周期长, 多用户无法共享数据等问题. 基于Hadoop开源框架和LFU算法, 构建了一套影像业务管理系统, 提供影像存储, 算法注册, 影像处理功能. 实验结果证明, 该系统有效解决了上述问题, 其中三级缓存模块显著提升了整体系统的性能.

由于算法注册模块是通用模块, 同时支持基于单节点开发的算法包, 以及基于MapReduce计算框架开发的算法包. 之后工作, 可以就ISODATA, Sobel边缘检测^[12]等常见的遥感影像处理算法如何结合MapReduce框架, 进行算法包的开发研究.
