计算机系统应用  2018, Vol. 27 Issue (10): 91-98   PDF
引用本文
李翀, 刘利娜, 刘学敏, 张士波. 一种高效的Redis Cluster的分布式缓存系统. 计算机系统应用, 2018, 27(10): 91-98.http://www.c-s-a.org.cn/1003-3254/6576.html
Li C, Liu LN, Liu XM, Zhang SB. High Efficient Distributed Cache System Based on Redis Cluster. Computer Systems and Applications, 2018, 27(10): 91-98(in Chinese).http://www.c-s-a.org.cn/1003-3254/6576.html
一种高效的Redis Cluster的分布式缓存系统
李翀1, 刘利娜1,2, 刘学敏1, 张士波1
1. 中国科学院 计算机网络信息中心, 北京 100190;
2. 中国科学院大学, 北京 100049
收稿日期：2018-03-09; 修改日期：2018-03-28; 采用时间：2018-04-02; csa 在线出版时间：2018-09-28
基金项目：中国科学院信息化专项(Y647021224)
通讯作者：刘利娜, E-mail: liulina@cnic.cn.
摘要：为了满足大型互联网应用对高并发访问、快速响应、动态扩展、易维护性等需求, 本文基于Redis 4.0设计并实现了一种Redis Cluster分布式缓存系统, 集成了可视化开源工具CacheCloud对该系统进行实时监控和高效管理, 基于官方Redis-Bechmark进行了QPS性能测试, 并与Codis分布式缓存系统进行了对比. 实验结果表明Redis Cluster各功能高效运作, 性能优越, 在并发访问数10 000以上时响应时间明显优于Codis.
关键词: 分布式缓存    分片    Redis Cluster    CacheCloud    每秒查询率(QPS)
High Efficient Distributed Cache System Based on Redis Cluster
LI Chong1, LIU Li-Na1,2, LIU Xue-Min1, ZHANG Shi-Bo1
1. Computer Network Information Center, University of Chinese Academy of Sciences, Beijing 100190, China;
2. University of Chinese Academy of Sciences, Beijing 100049, China
Foundation item: Informatization Special Project of Chinese Academy of Sciences (Y647021224)
Abstract: In order to meet the growing demands for high concurrency, quick response, dynamical scaling, and maintainability in larger-scale internet applications, in this research work, a distributed cluster cache system based on Redis 4.0 has been implemented, which the data can be distributed and scaled into different nodes so the system’s linear scalability, load balancing, concurrency, data throughput, and responsiveness can be optimized. The open source tool called CacheCloud is integrated into it so the cluster can be efficiently managed and monitored in real time. The results show that the system reaches high performance and response time of using Query Per Second (QPS) on Redis Cluster is much faster than that on Codis after 10 000 concurrent accesses.
Key words: distributed cache system     sharding     Redis Cluster     CacheCloud     Query Per Second (QPS)

随着Web2.0和大数据时代到来, 单机缓存系统已无法承受当下大型互联网应用高并发、大数据、快速响应的需求. 分布式缓存[1]是学术界和工业界公认的解决方案, 通过将数据和请求分布到不同节点, 实现水平扩展和负载均衡, 进而提高并发数、数据吞吐量和快速响应能力. 目前分布式缓存系统的主流实现方式主要有两种: 基于Memcached[2]和基于Redis[3]的分布式缓存系统. Memcached是一种开源高性能分布式内存对象缓存系统, 通过减少数据库负载来实现对动态Web应用加速. 但由于其支持数据类型单一、客户端实现分片方式导致集群扩容困难、一致性维护成本、不支持数据持久化和内存管理方式导致内存浪费等问题. Redis是一种开源基于内存键值对存储数据库, 具有分布式缓存、高并发快速访问、丰富的数据类型、数据持久化及备份机制、消息队列机制、高扩展性和可维护性等优点, 使得基于Redis构建分布式缓存系统开始成为热点, 其分布式主要通过分片实现, 具体方式主要有三种: 基于客户端、基于Proxy和基于Redis Cluster[4,5]的分片方式.

基于客户端的分片方式, 因其水平扩展困难、业务变更导致不可控等原因, 实际应用较少. 而基于Proxy的分片方式在开发简单, 运维便捷, 对应用几乎透明, 相对比较成熟, 例如Twemproxy[6]和Codis[7]. 但是随着系统规模增大, 逐渐暴露出代理影响性能、组件较多复杂, 对资源消耗较大、扩展复杂、代码升级困难、硬件环境要求高等缺点.

Redis Cluster成为研究热点. Redis3.0以后开始支持Redis Cluster, 目前最新稳定版本Redis4.0于2017年7月发布, 因刚发布不久, 可借鉴解决案例不多. 同时, Redis4.0 Cluster官方给出的Redis Cluster部署方案比较单一, 集群数量很大时部署不便, 也没有较好的可视化监控和管理工具, 当业务扩大, 集群节点成百上千的时候, 命令行运维工具将会十分困难. 基于以上原因, 本文基于Redis4.0研究并实现了一种RedisCluster分布式缓存系统[8,9], 集成了CacheCloud[10]开源可视化工具进行实时监控和管理, 并进行了功能和性能验证. 实验表明, 该系统各功能高效运转, 管理便捷, 可扩展性强, 体现了高可用、高性能和高扩展的特点.

1 Redis Cluster技术研究

Redis Cluster是基于Redis的一个分布式实现, 由Redis官网推出; 它引入了哈希槽的概念; 支持动态添加或删除节点, 可线性扩展至1000个节点; 多个Redis节点间数据共享, 部分节点不可达时, 集群仍然可用; 数据通过异步复制, 不保证数据的强一致性; 具备自动Failover的能力; 客户端直接连接Redis Server, 免去了Proxy的性能损耗.

1.1 工作原理

Redis Cluster是一种去中心化结构, 如图1所示, 所有节点之间互相连接, 通过Gossip协议来发布广播消息, 每间隔时间内互发PING/PONG心跳包来检测其他节点状态, 来保持信息同步. 客户端直接连接任意Redis Server, 并由Redis Cluster路由转发客户端请求到真正请求数据的节点.

Redis Cluster中每个Redis节点需要打开两个TCP连接, 一个是为客户端提供服务的常规端口, 另一个是节点间互相通信所需要的端口. 这两种端口之间偏移量是10 000. 对于分片, Redis Cluster并没有使用一致性哈希来实现, 而是引入了哈希槽的概念. Redis Cluster共有16 384个哈希槽, 每个Master节点只负责一部分哈希槽, 每个Key通过公式(1)计算出属于哪个节点.

${\rm{hash\_slot = crc16}}(key)\% 16384\;\;\;$ (1)

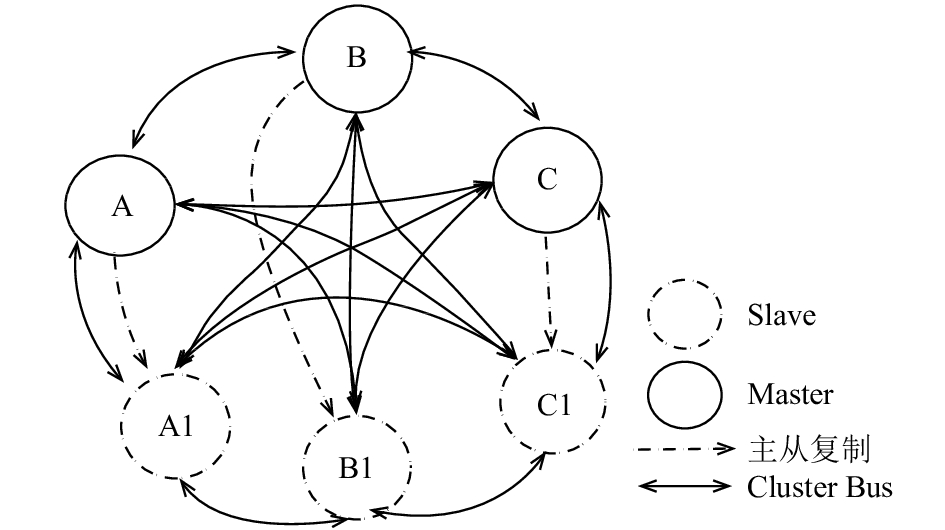

图 1 Redis Cluster拓扑图

1.2 设计目标

CAP即Consistency(一致性)、Availability(可用性)、Partition tolerance(分区容错性)[11,12], 在分布式系统中不可兼得. Redis Cluster的设计目标主要是高性能、高可用和高扩展, 但牺牲了部分的数据一致性.

(1) 一致性

是指对所有节点数据访问一致性. Redis Cluster无法保证强一致性. 由于集群使用异步复制, 在某些情况下, Redis Cluster可能会丢失系统向客户确认的写入. 性能和一致性之间需要权衡, Redis集群在绝对需要时支持同步写入的时候, 可以通过WAIT命令实现, 但是这使得丢失写入的可能性大大降低.

(2) 可用性

可用性是对集群整体是否可用的衡量, 即当集群中一部分节点故障后, 集群整体是否还能响应客户端的读写请求. Redis集群在分区的少数节点那边不可用. 一个由N个主节点组成的集群, 每个主节点都只有一个从节点. 当有一个节点被分割出去后, 集群的多数节点这边仍然是可访问的. 当有两个节点被分割出去后集群仍可用的概率是1–(1/(N×2–1)). 如一个拥有6个节点的集群, 每个节点有一个从节点, 那么在两个节点从多数节点这边分割出去后集群不再可用的概率是1/(6×2–1) = 0.090909, 即有大约9%的概率.

(3) 高性能和线性扩展

当操作某个Key时, Redis Cluster节点不会像代理一样直接找到负责这个Key的节点并执行命令, 而是将客户端重定向到负责这个Key的节点. 通过对Key的操作, 客户端会记录路由信息, 最终客户端获得每个节点负责的Key最新信息, 所以一般情况下, 对于给定的操作, 客户端会直接连接正确的节点并执行命令. Redis Cluster不支持同时操作多个键值, 避免了数据在节点间来回移动. 但普通操作是可以被处理得跟在单一Redis上一样的, 这意味着在一个拥有N个主节点的Redis集群中, 由于Redis的设计是支持线性扩展的, 所以同样的操作在集群上的表现会跟在单一Redis上的表现乘以N一样.

节点定时向其他节点发送ping命令, 它会随机选择存储的其他集群节点的其中三个进行信息“广播”, 广播的信息包含一项是节点是否被标记为PFAIL/FAIL. 如图2所示, 超过一半的Master节点也就是A和B节点同时判定C节点失效, 那么C节点将会被标为FAIL, 这个节点已失效的信息会被广播至整个集群, 所有集群中的节点都会将失效的节点标志为FAIL, 即失效. 又如图中B节点收到A节点判定失效, 此时被标为PFAIL状态, 等待其主他节点共同判定后才能决定是否失效.

图 2 Redis Cluster容错图

如果集群任意Master挂掉, 且当前Master没有Slave, 该Master对应哈希槽无法使用, 集群不可用. 如果有Slave节点, 将会进行Slave选举, 最终选择Slave成为主节点. 如果集群超过半数以上Master挂掉, 无论是否有Slave集群进入fail状态.

2 系统设计与实现 2.1 集群架构设计

Redis Cluster搭建于4台虚拟机上, 虚拟机具体信息见2.2运行环境中的表2. 由于Redis是单线程模型, 一个Redis服务进程只会使用一个内核, 为了减少线程切换的开销, 提升Redis的吞吐量和优化Redis性能, 同时考虑到虚拟机内核数和内存大小, 因此集群设计为12个主节点, 每个节点对应Maxmemory为512 MB, 每个主节点对应两个从节点, 集群共36个节点, 任意节点之间通过Cluster Bus, 即集群总线, 互相连接. 集群主从节点详细信息见表1, 图3是集群架构缩略图, 其中数字, 如: 8000, 为虚拟机端口.

表 1 Redis Cluster节点信息

图 3 Redis Cluster架构缩略图

搭建Redis Cluster是基于Redis最新版本4.0, 具体版本为Redis 4.0.1, 由于Redis Cluster搭建依赖Ruby环境, 所以使用了Ruby2.5.0版本.

2.2 运行环境

系统运行环境通过4台服务器模拟, 虚拟机信息如表2所示.

2.3 配置信息

(1) Linux系统性能配置

1) sysctlvm.overcommit_memory=1, 该设置用来防止内存申请不到发生卡死, 造成fork失败的情况.

表 2 服务器集群环境

2) sysctlvm.swappiness=20, 当swappiness为20时表示内存在使用到80%的时候, 就开始出现有交换分区的使用. Redis运行时根据此数据来选择是否将内存中数据swap到硬盘.

3) Transparent Huge Pages (THP)[13] Linux kernel在2.6.38内核增加了THP特性, 支持大内存页(2 MB)分配, 默认开启. 当开启时可以降低fork子进程的速度, 但fork操作之后, 每个内存页从原来4 KB变为2 MB, 会大幅增加重写期间父进程内存消耗. 操作命令如下:

echo never >/sys/kernel/mm/

redhat_transparent_hugepage/enabled

4) sysctl -w net.ipv4.tcp_timestamps=1, 表示开启对于TCP时间戳的支持, 若该项设置为0, 则下面一项net.ipv4.tcp_tw_recycle=1设置不起作用.

5) sysctl -w net.ipv4.tcp_tw_recycle=1, 表示开启TCP连接中TIME-WAIT sockets的快速回收. 对于Redis客户端连接数比较多时, 释放连接数.

6) sysctlnet.core.somaxconn=65535, 结合Redis配置参数tcp-backlog, 当系统并发量大并且客户端速度缓慢的时候, 设置这二个参数. 主要为了提高Redis的并发数.

(2) CPU绑定

Redis是单线程模型, 一个Redis服务进程只会使用一个内核, 为了减少线程切换的开销, 提升Redis的吞吐量和优化Redis性能, 因此, 选择将Redis进程绑定到固定CPU上. 以下是具体绑定步骤:

1) 从获取Redis节点PID: ps -ef | grep redis;

2) 查看CPU信息: cat/proc/cpuinfo;

3) 绑定CPU: taskset-cp x PID

(3) Redis配置信息

以172.17.0.213:8000节点为例, 其他节点配置除了端口号、bind绑定的IP和PID、RDB、AOF、log等文件名称不一样外, 其他信息一致.

######基本参数#########

daemonize yes#以守护进程方式运行

pidfile/var/run/redis-8000.pid#节点唯一标识PID

cluster-enabled yes#开启Redis Cluster模式

cluster-config-file nodes-8000.conf

save 900 1#900秒(15分钟)内有1个更改

save 300 10 #300秒(5分钟)内有10个更改

save 60 10000#60秒内有10000个更改

dbfilename8000-dump.rdb#RDB持久化存储文件

appendonly yes#打开AOF持久化

appendfilename"8000-appendonly.aof"#AOF存储文件

################优化配置参数##############

#考虑安全性问题

port 8000#节点监听端口, 安全起见, 不使用默认6379

bind 172.17.0.213#绑定内网IP, 防止外网访问, 防攻击

protected-mode yes#当开启后, 禁止公网访问Redis

tcp-backlog 65535#确定TCP连接中已完成队列长度

tcp-keepalive 300#周期性检测客户端是否还处于健康状###态, 避免服务器一直阻塞

maxclients 1000000#最大客户端连接数, 提高并发量

cluster-node-timeout 15000

##集群节点的不可用时间(超时时间), 超过这个时间就会##被认为下线, 单位是毫秒

cluster-slave-validity-factor 1

#集群主从切换的控制因素之一, 若大于0, 主从间的最大#断线时间通过node timeout*cluster-node-timeout来计算

cluster-migration-barrier 1

##与同一主节点连接的从节点最少个数

cluster-require-full-coverage no

#默认值为yes, 全部hash slots都正常集群才可用, 若为##no, 那么可以允许部分哈希槽下线的情况下继续使用

maxmemory512M#节点最大使用内存

maxmemory-policy volatile-lru#超出最大内存后替换策略

requirepass, ./z#2kknsl;aksKm-0q8%^&#提升安全性

##########################################

2.4 集群管理

CacheCloud是用来监控和管理Redis Cluster的一个开源工具. 在172.17.0.212虚拟机上搭建CacheCloud, 并将Redis Cluster36个节点作为一个应用导入至CacheCloud, 开始收集Redis Cluster节点数据, 进行实时监控Redis Cluster整个集群状态. 图4、图5和图6展示了Redis Cluster接入CacheCloud之后的部分功能图, 可以实时在图形化界面查看Redis Cluster拓扑图、节点流量监控、客户端连接统计等信息, 还可以进行相关管理.

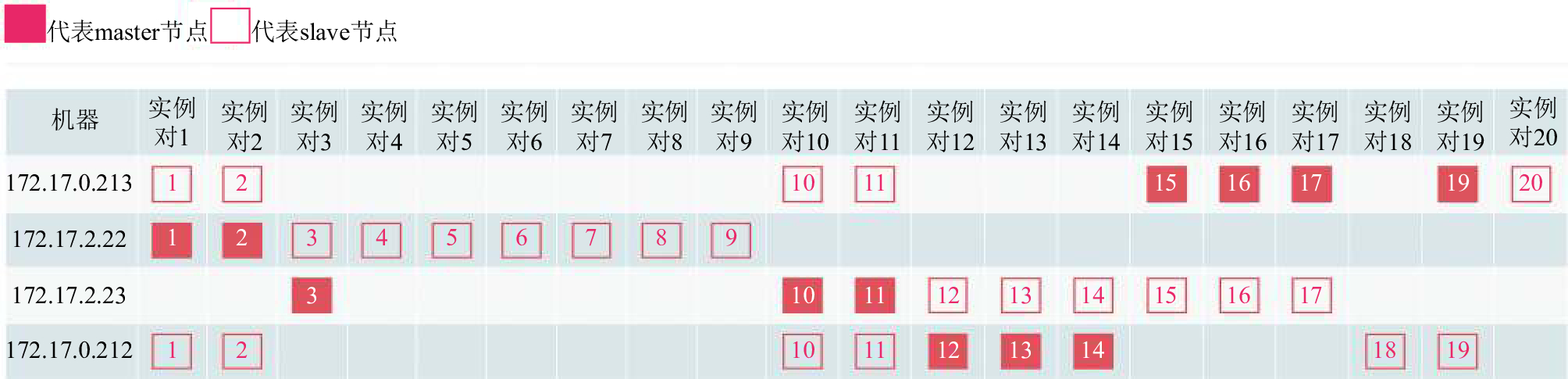

图 4 Redis Cluster – CacheCloud应用节点拓扑图

图 5 Redis Cluster – CacheCloud应用网络流量图

图 6 Redis Cluster – CacheCloud客户端连接统计图

3 测试与分析

本部分工作分别以Redis Cluster功能验证和性能测试展开. 功能测试主要针对系统可用性、故障自诊断和智能恢复、动态扩展、配置管理等管理功能进行验证, 验证工具采用管理工具CacheCloud. 性能测试分两个部分: 基于Redis-Bechmark对Redis Cluster本身进行不同命令请求数的QPS测试; 和业界较成熟的Codis分布式缓存系统进行并发响应时间对比测试实验对比.

3.1 Redis Cluster功能验证

CacheCloud可以查看Redis Cluster实时全局信息, 包括应用主从节点数, 运行状态等, 如图7. 在基准测试时, 整个集群的命令分布及命中率都实时反映在了页面上, 说明了系统的可用性和高效性. 图8展示了CacheCloud对Redis Cluster具体节点的动态扩展、Master/Slave动态切换、添加和删除节点、实例的启动和下线、以及故障转移相关操作等, 实验表明, 各指标状态稳定、功能正常.

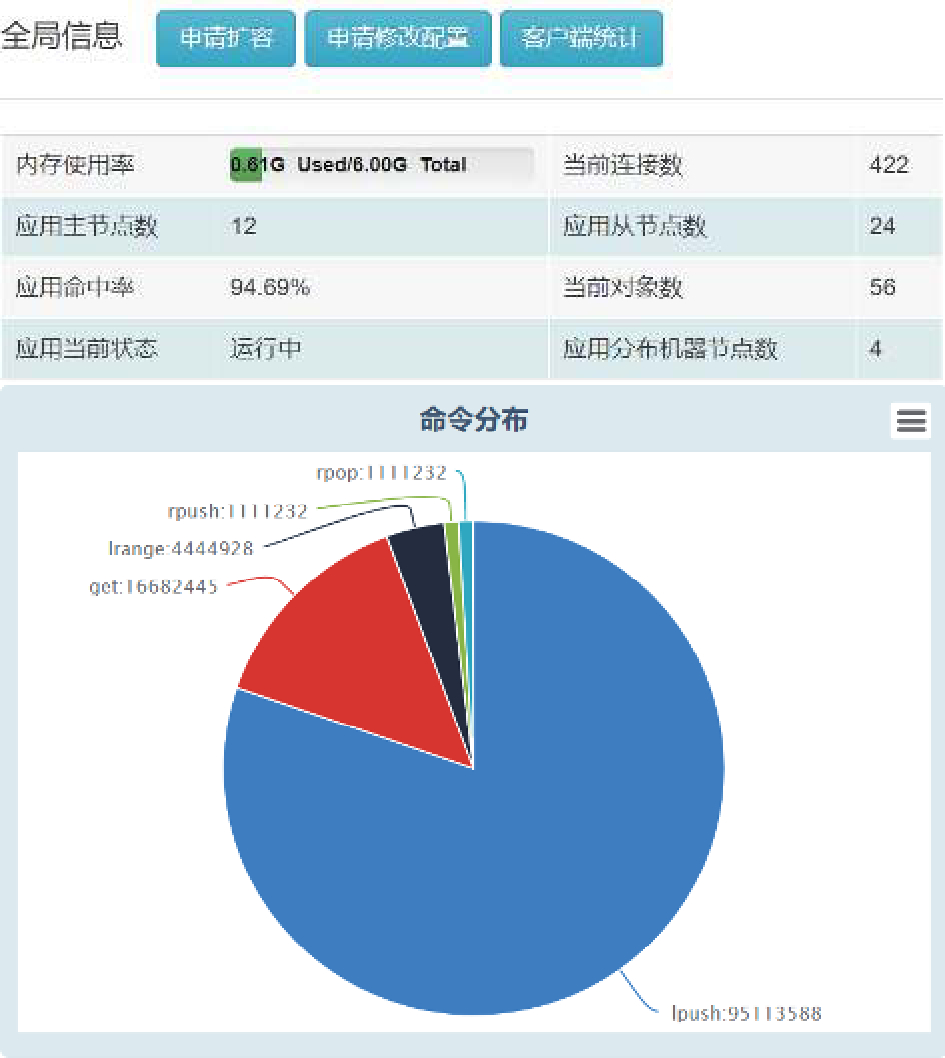

图 7 Redis Clsuter全局信息图

图 8 RedisCluster-CacheCloud应用实例管理

3.2 Redis Cluster性能测试

Redis-benchmark是官方自带的Redis性能测试工具, 可以有效的测试Redis服务的性能. 图9、图10和图11分别为使用redis-benchmark对Redis Cluster节点主要命令的QPS统计信息, 当请求数Requests数分别为100、101、102、103、104、105、106、107和108时, 基准测试命令PING_INLINE、PING_BULK、GET、SET、INCR、LPUSH、RPUSH、LPOP、RPOP、SADD、HSET、MSET等对应的QPS趋势图, 表3是各命令QPS具体值, 从而从实验验证了Redis读和写的高效响应速度.

3.3 性能对比(Redis Cluster vs Codis)

为和业界较成熟的Codis作性能对比, 在4台虚拟机上同时搭建了Codis集群. Codis成员详细信息见表4, Codis-group中主从节点详细信息见表5.

图 9 Redis Cluster各命令QPS (a)

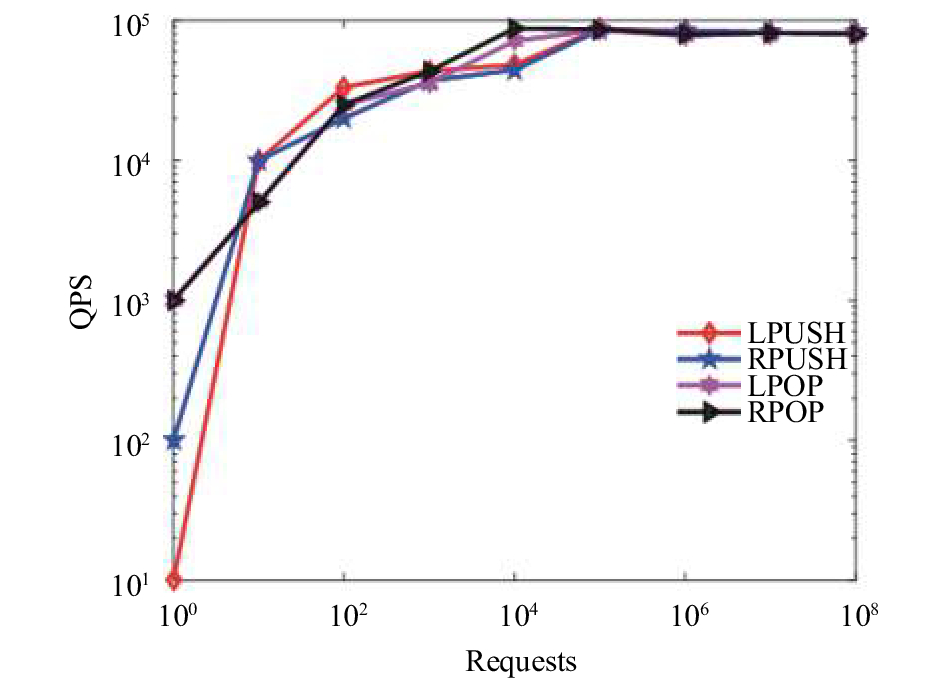

图 10 Redis Cluster各命令QPS (b)

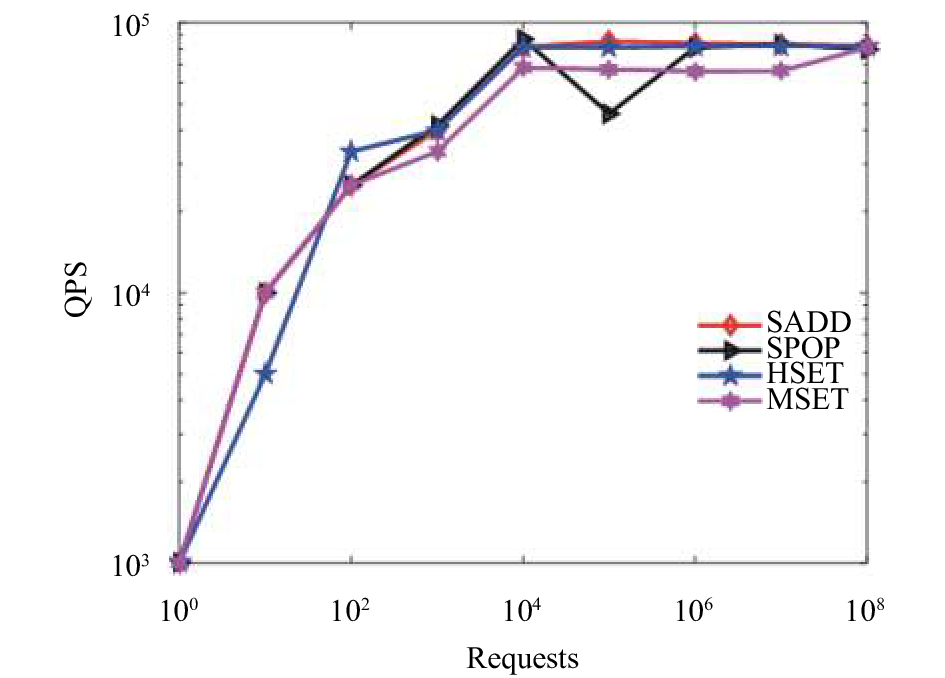

图 11 Redis Cluster各命令QPS (c)

Codis集群成员为:36个redisserver(其中12个Master节点, 24个Slave节点, 分12组, 每组1主2从), 3个codis-proxy, 3个Zookeeper, 1个codis-dashboard, 1个codis-fe, 1个codis-ha.

对Redis Cluster和Codis分别以客户端并发数为100、101、102、103、104、105、106和107时, 测量Redis Cluster和Codis集群响应时间. 图12为Redis Cluster和Codis响应时间对比图. 实验结果表明, 当并发请求数为10 000及以上时, Redis Cluster的响应时间明显优于Codis, 这是因为Codis通过代理连接, 性能有所损耗. 因此, 基于Redis Cluster的分布式实现方式简单且高效.

表 3 Redis各命令QPS

4 结论与展望

本文主要做了三个方面工作: 研究了分布式缓存系统并基于最新版Redis4.0构建了Redis Cluster分布式缓存系统, 对其可用性、水平扩展、数据一致性及故障转移做了验证; 基于Redis自身特点, 从Linux层面、Redis Cluster本身做了配置优化; 集成了开源工具CacheCloud对Redis Cluster进行监控和管理, 弥补了其本身在可视化管理方面的欠缺. 实验表明, Redis Cluster在高并发时响应速度要明显优于Codis, 这一定程度上牺牲了数据强一致性. 同时, 其丰富的数据类型、数据持久化及备份、消息队列、高扩展性等特性, 使得Redis Cluster分布式缓存更加先进和完善.

Redis 4.0新增了模块机制、部分复制(PSYNC2.0)、混合RDB-AOF持久化策略、更优的缓存驱逐策略, 兼容NAT和Docker, 但在有些方面还有待验证和提升. 下一步将结合实际应用, 在数据一致性、消息队列和Docker相结合方面做进一步研究和提升.

表 4 Codis集群组成成员信息

表 5 Codis-group主从节点信息

图 12 并发请求响应时间对比图
