﻿ 改进的蝴蝶优化聚类算法
 计算机系统应用  2020, Vol. 29 Issue (10): 217-221 PDF

Improved Butterfly Optimization Algorithm for Clustering
ZHENG Hong-Qing
School of Information Engineering, Guangxi University of Foreign Languages, Nanning 530222, China
Abstract: Aiming at the problems of low accuracy, slow speed, and poor robustness of the current algorithm in solving the clustering problem, an improved butterfly optimization clustering algorithm was proposed. Based on the idea of elite strategy, the local search iterative formula of butterfly optimization algorithm was redefined, and then the selection, crossover, and mutation operations of genetic algorithm were fused. Test results on one artificial dataset and five UCI datasets demonstrate that the performance of the proposed algorithm is superior to other algorithms.
Key words: clustering algorithm     butterfly optimization algorithm     genetic algorithm

1 基本的蝴蝶优化算法

1) 所有的蝴蝶都应该散发出某种香味, 使蝴蝶能够互相吸引.

2) 每只蝴蝶都会随机移动, 或朝着散发出更多香味的最佳蝴蝶移动.

3) 蝴蝶的刺激强度受目标函数值的影响或决定.

 $f = {c^t}{I^a}$ (1)
 ${x_i^{t + 1} = x_i^t + \left( {{r^2} \times {g^*} - x_i^t} \right) \times {f_i}}$ (2)
 ${x_i^{t + 1} = x_i^t + \left( {{r^2} \times x_j^t - x_k^t} \right) \times {f_i}}$ (3)
 ${{{{c}}^{{{t + 1}}}} = {{{c}}^{{t}}} + \left( {{{b}}/{{{c}}^{{t}}} \times Ngen} \right)}$ (4)

Step 1. 初始化种群规模 $n$ 及转换概率 $p$ 等参数.

Step 2. 利用式(5)计算每只蝴蝶的适应度值, 并求出当前最优值fmin和最优解Best.

Step 3. 利用式(1)计算香味感知量, 如果rand<p, 则利用式(2)计算 $x_i^t$ , 否则利用式(3)计算 $x_i^t$ .

Step 4. 利用式(5)重新计算每只蝴蝶的适应度值Fnew, if Fnew<fmin, 则替换之前的最优值和最优解.

Step 5. 利用式(4)更新 $c$ .

Step 6. 判断是否达到最大迭代次数, 如果是输出最优值和最优解, 否则跳至Step 3.

2 改进的蝴蝶优化算法

2.1 编码方法

2.2 评价函数

 $f({x_i}(t)) = \min \sum\limits_{i = 1}^{{n_c}} {\sum\limits_{j = 1}^m {||{y_i} - {c_j}(t)||} }$ (5)

2.3 重新定义迭代公式

 $x_i^{t + 1} = x_i^t + r \times (x_j^t - x_k^t) + r \times ({g^ * } - x_i^t)$ (6)

2.4 轮盘赌选择

1) 计算每只蝴蝶的适应度值Fitness;

2) 计算每只蝴蝶被遗传到下一代的概率p;

3) 计算每只蝴蝶的累加概率q;

4) 在蝴蝶种群中对每一个体产生一个随机数 $r \in [0,1]$ , 执行temp=find(r<q), $x_i^{t + 1} =$ $x_i^t(temp(1),:)$ .

2.5 交叉操作

1) 在蝴蝶种群中随机选择两个父类 $x_{j + 1}^t$ , $x_{j }^t$ , 设置交叉概率pc;

2) 若r<pc, 随机产生一个交叉点point; $temp = x_j^t$ ;

3) $x_j^t(:,po{{int}} + 1:nd) = x_{j + 1}^t(:,po{{int}} + 1:nd)$ $x_{j + 1}^t(:, po{{int}} + 1:nd) = temp$ .

2.6 变异操作

${x_i} = ({x_{i1}},{x_{i2}}, \cdots ,{x_{id}},{x_{id + 1}}, \cdots ,{x_{ie}}, \cdots ,{x_{in}})$ , 随机选取两个位置 ${x_{id}}$ ${x_{ie}}$ , 将两个位置之间的元素进行逆转操作, 变换后的位置为 ${x'_i} =$ $({x_{i1}},{x_{i2}}, \cdots ,{x_{ie}}, {x_{ie - 1}}, \cdots , {x_{id}}, \cdots ,{x_{in}})$ .

2.7 IBOA实施步骤

IBOA算法求解聚类问题的步骤:

Step 1. 初始化种群规模、转换概率、迭代次数N_iter和交叉概率pc等参数.

Step 2. 计算每只蝴蝶的适应度值, 并求出当前最优值fmin和最优解Best.

Step 3. 利用式(1)计算香味感知量, 如果rand<p, 则利用式(2)计算, 否则利用式(6)计算.

Step 4. 重新计算每只蝴蝶的适应度值Fnew, if Fnew<fmin, 则替换之前的最优值和最优解.

Step 5. 执行轮盘赌选择、交叉操作和变异操作. 重新计算每只蝴蝶的适应度值Fnew, if Fnew<fmin, 则替换之前的最优值和最优解.

Step 6. 利用式(4)更新.

Step 7. 判断是否达到最大迭代次数, 如果是输出最优值和最优解, 否则跳至Step 3.

3 实验分析 3.1 实验环境与参数设置

3.2 测试实例结果比较

(1)人工数据集1 (set_data=250, d=3, K=5): 为了展示IBOA的求解过程, 分别计算第10代、第50代的求解结果如图1图2中. 并将算法独立运行20次的结果于表1中, Best表示最优解, Average表示平均解, Worst表示最差解, Std表示标准差.表1中其他算法与数据来源于文献[7], 从表1中的计算结果可知IBOA的求解精度及鲁棒性均优于其他算法.

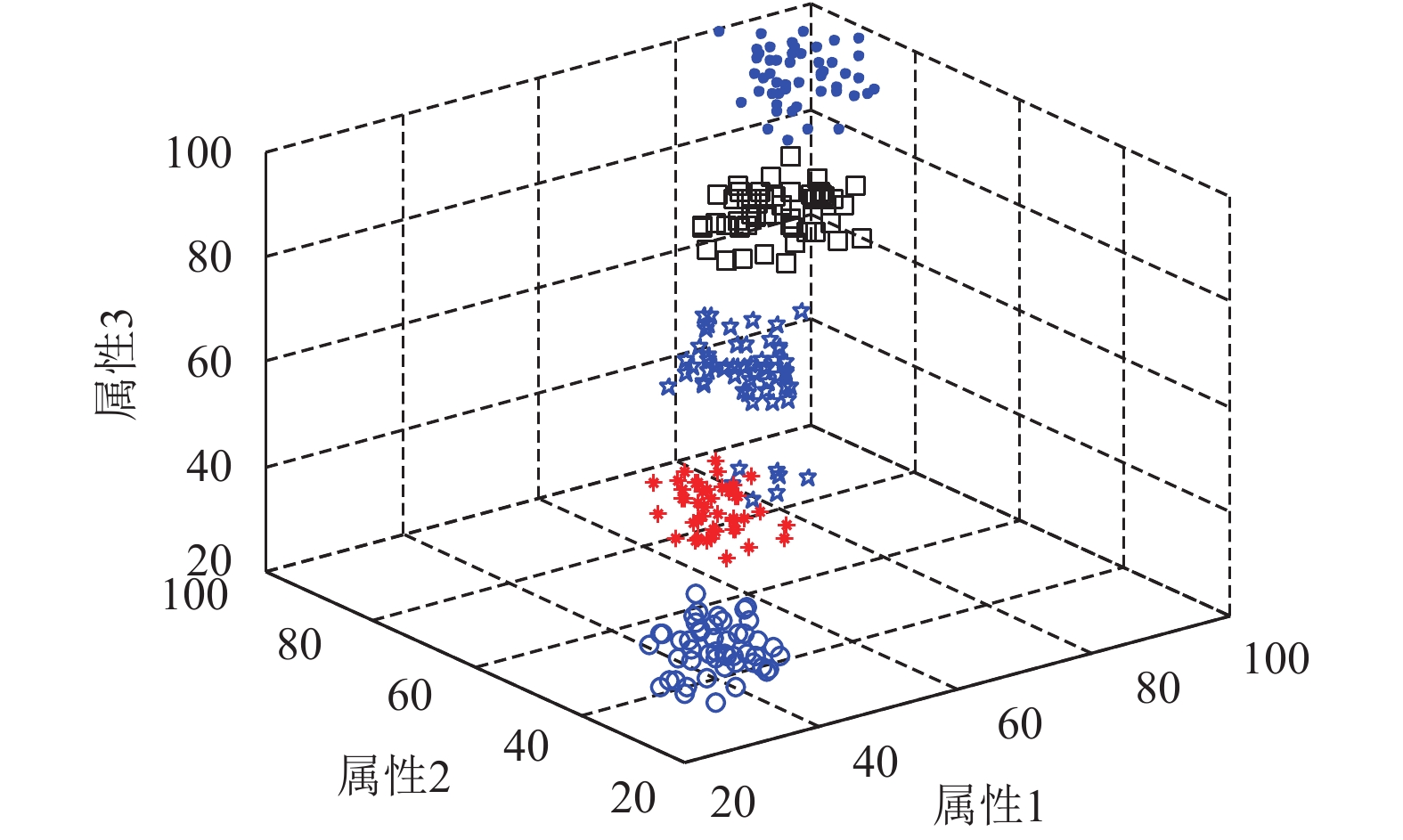

 图 1 人工数据集1第10代的聚类结果

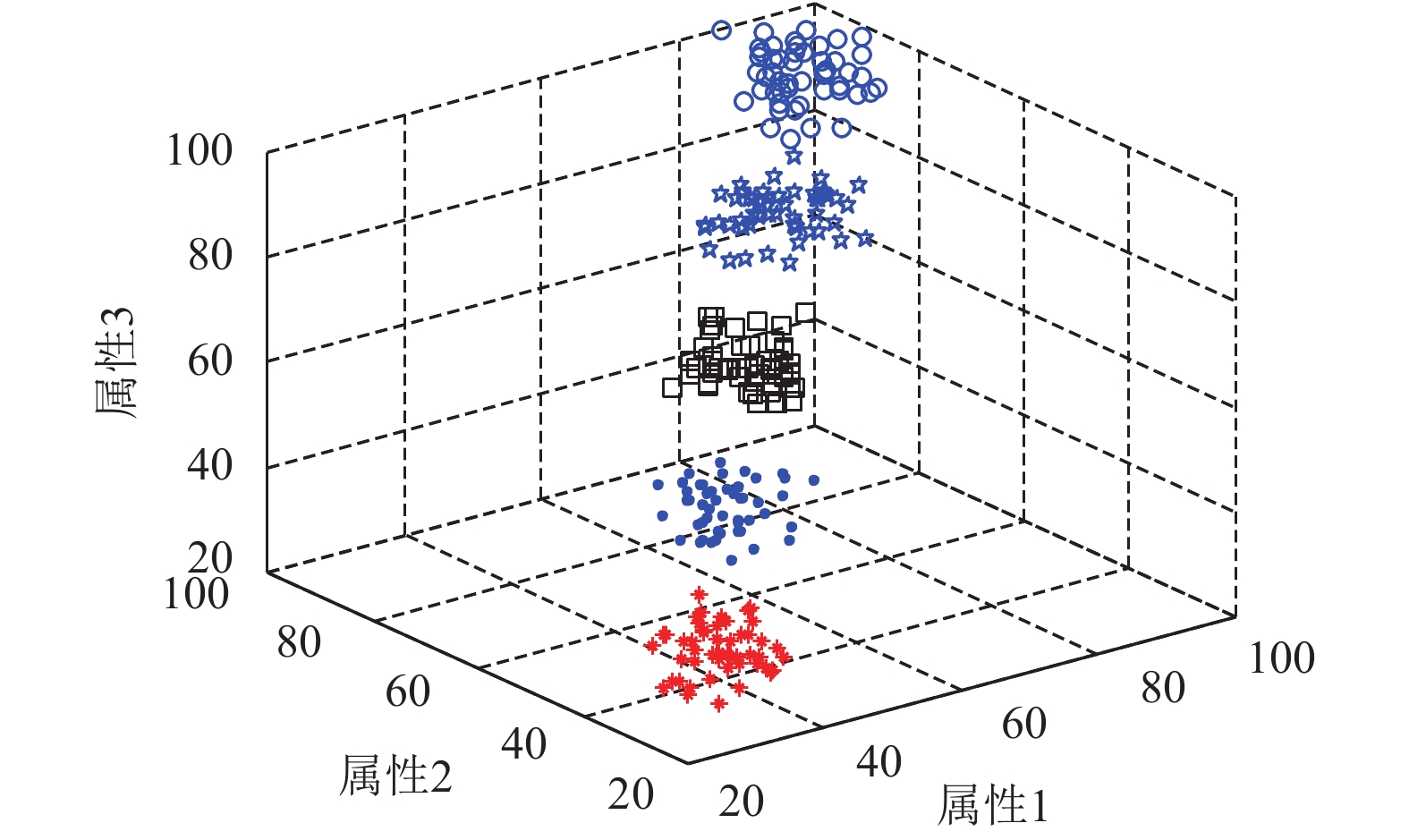

 图 2 人工数据集1第50代的聚类结果

(2)UCI数据集: 将算法独立运行20次, 与近几年多种算法比较如表2表7所示, 其中表2表6中的K-means、GA、ACO、PSO、HBMO、IDE算法数据来源于文献[3]且迭代次数为500时的计算结果, IBA算法数据来源于文献[7], IGSO算法数据来源于文献[2], BPFPA算法数据来源于文献[6]; 表7中K-means、PSO、ABC、BA和IBA算法数据来源于文献[7]. 从表2可知, IBOA算法求解效果与IBA、BPFPA相当, 但比其余8种算法效果较好; 从表3可知, IBOA算法与BPFPA求解效果相当, 但比其余7种算法效果优越许多; 文中的“－”表示未有相关数据. 从表4可知, IBOA的求结果在迭代次数为200时优于IDE和其他算法; 从表5可知, IBOA算法的精度和方差均优于其他算法; 从表6可知, IBOA算法的求解效果差于IDE, 与IBA、BPFPA效果相当, 但优于其他算法; 从表7可知, IBOA算法的求解效果与IBA、BPFPA相当, 但优于其他算法. 另外, 图3展示了IBOA算法和BOA算法在Survival数据集的最优解收敛曲线图, 从图3易知, IBOA算法的求解速度和精度较BOA算法高.IBOA求解Iris、Survival、CMC数据集的聚类效果图如图4图6所示.

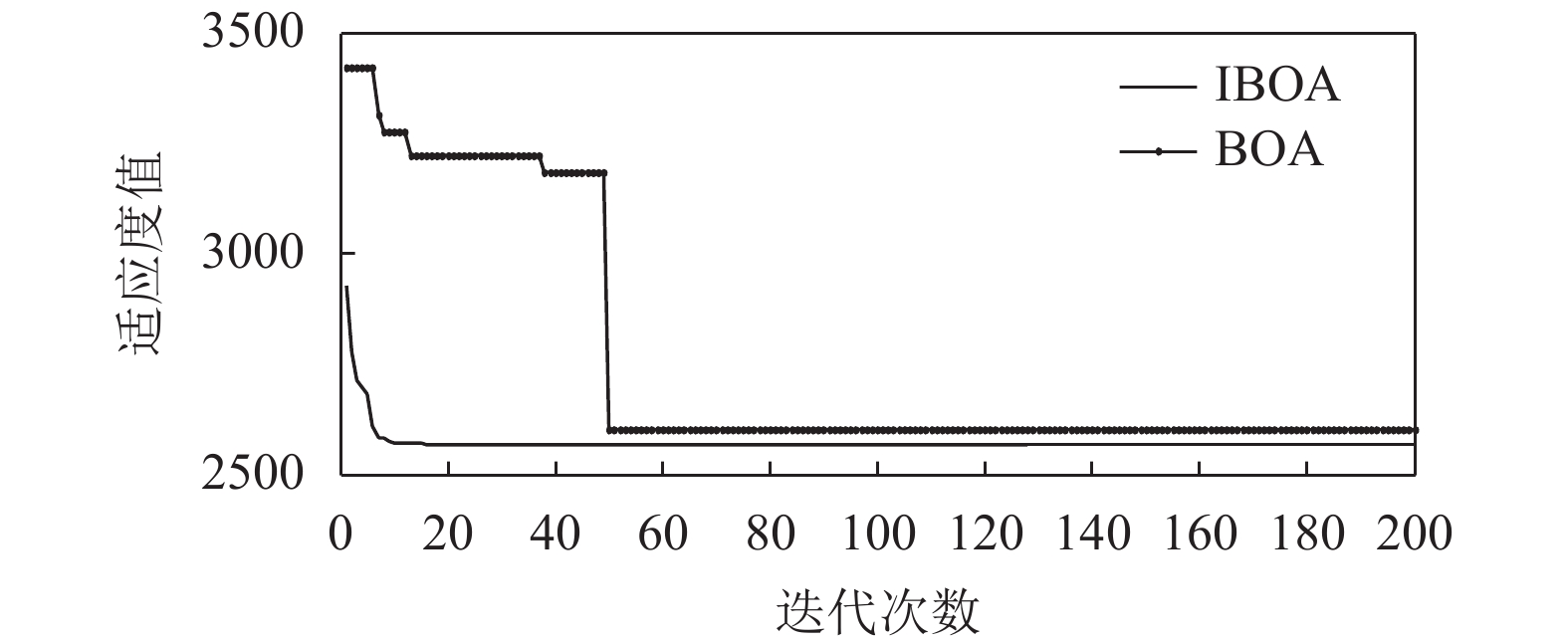

 图 3 IBOA与BOA求解Survival数据集函数收敛曲线图

4 结论

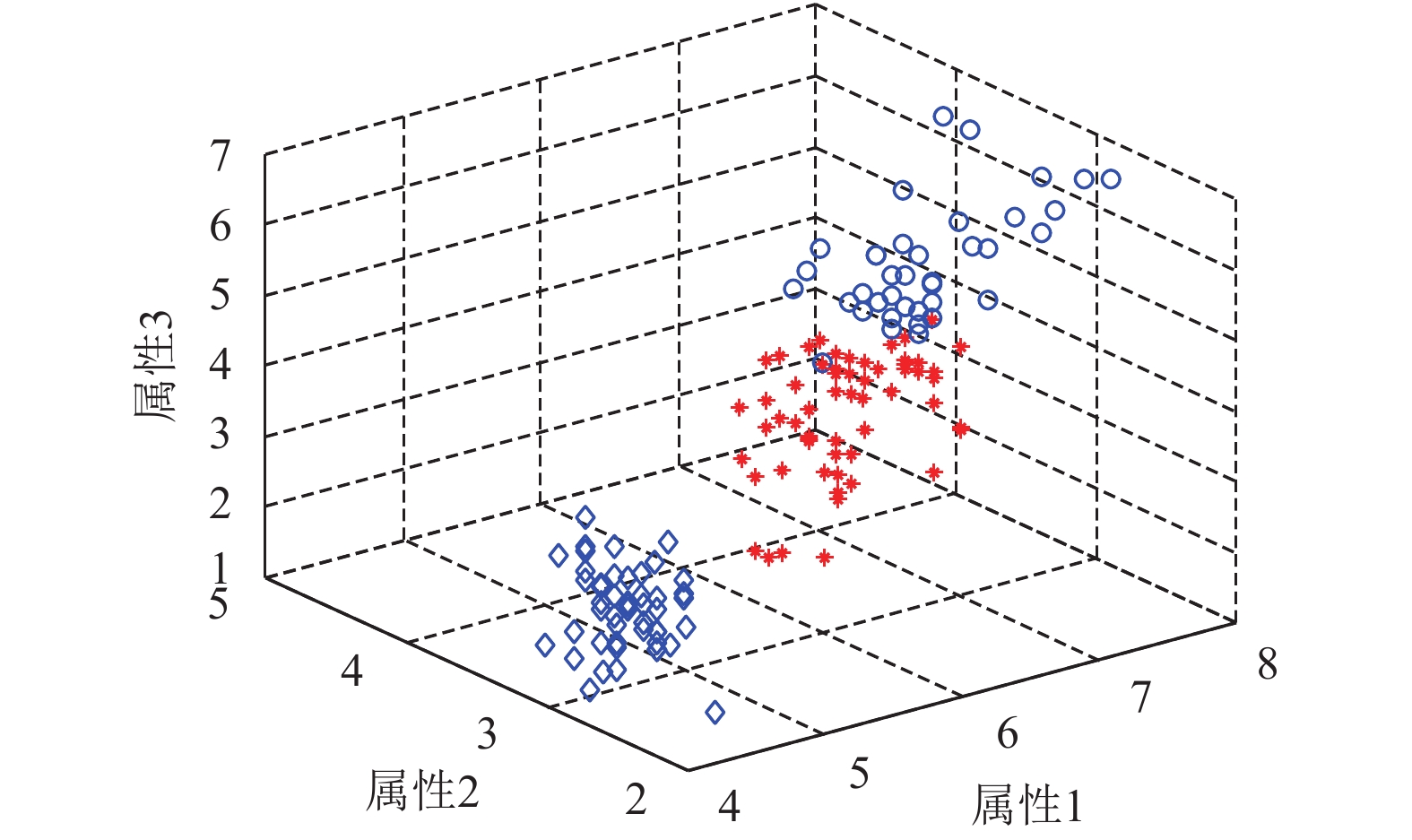

 图 4 IBOA求解Iris数据集的聚类效果图

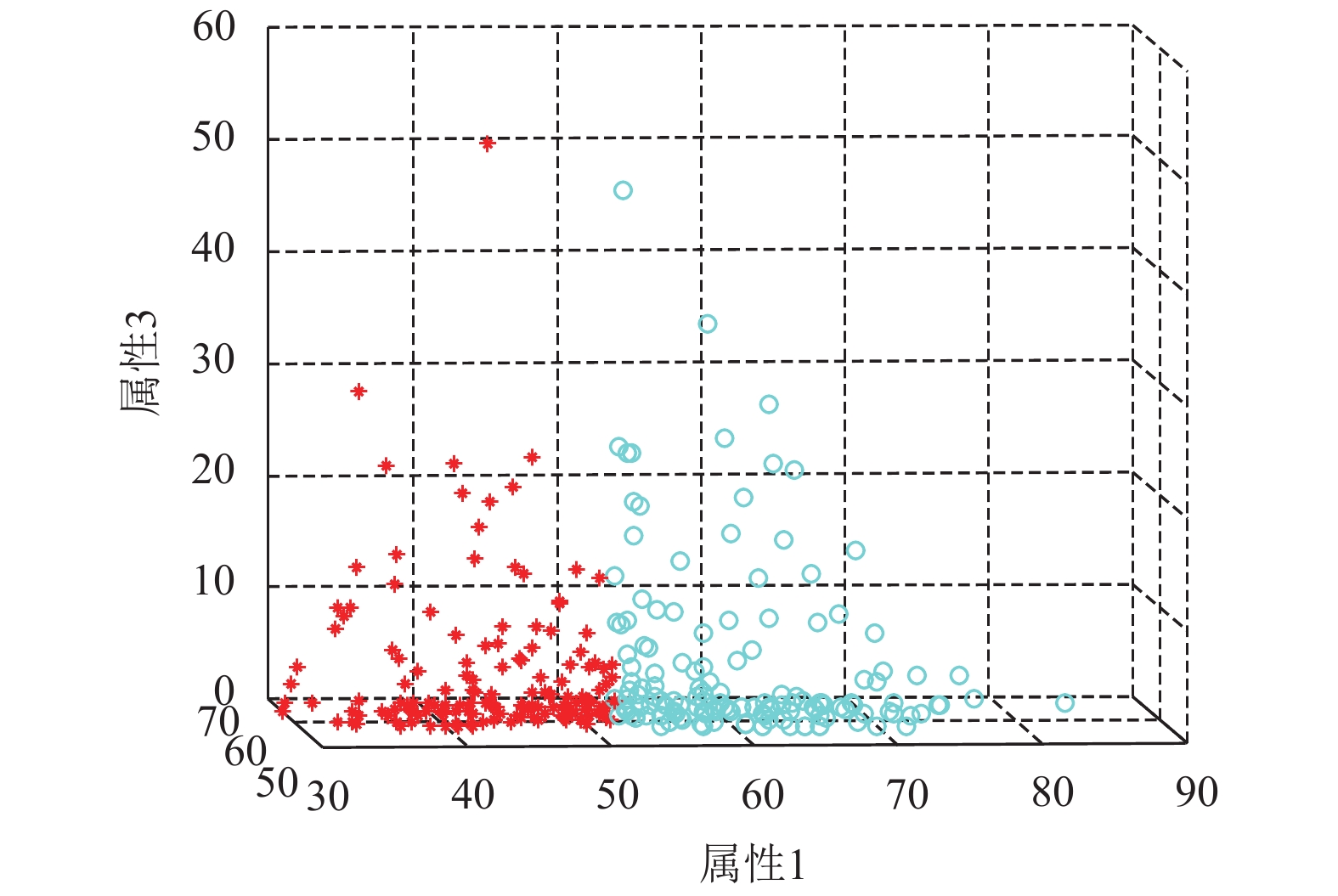

 图 5 IBOA求解Survival数据集的聚类效果图

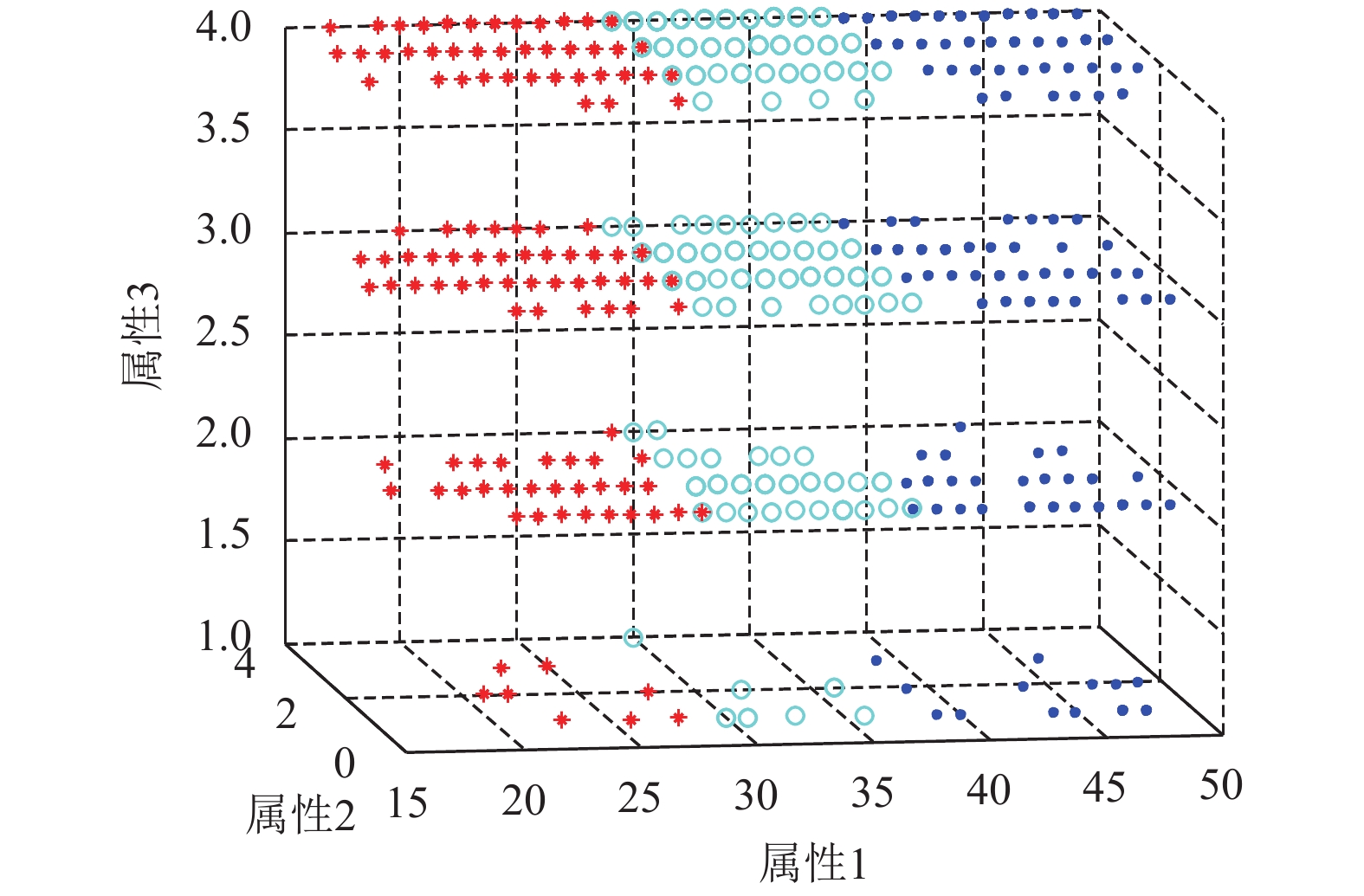

 图 6 IBOA求解CMC数据集的聚类效果图

 [1] 罗可, 李莲, 周博翔. 一种蜜蜂交配优化聚类算法. 电子学报, 2014, 42(12): 2435-2440. DOI:10.3969/j.issn.0372-2112.2014.12.015 [2] 杜明煜, 雷秀娟. 一种改进的求解聚类问题的萤火虫群优化算法. 陕西师范大学学报(自然科学版), 2014, 42(3): 20-23. [3] 王勇臻, 陈燕, 张金松. 一种改进的求解聚类问题的差分进化算法. 计算机应用研究, 2016, 33(9): 2630-2633. DOI:10.3969/j.issn.1001-3695.2016.09.014 [4] 杨辉华, 王克, 李灵巧, 等. 基于自适应布谷鸟搜索算法的K-means聚类算法及其应用. 计算机应用, 2016, 36(8): 2066-2070. DOI:10.11772/j.issn.1001-9081.2016.08.2066 [5] 沈小云, 衣俊艳. 面向聚类分析的自适应弹性网络算法研究. 计算机工程与应用, 2017, 53(9): 175-183. DOI:10.3778/j.issn.1002-8331.1611-0316 [6] Wang R, Zhou YQ, Qiao SL, et al. Flower pollination algorithm with bee pollinator for cluster analysis. Information Processing Letters, 2016, 116(1): 1-14. DOI:10.1016/j.ipl.2015.08.007 [7] 熊珍, 傅秀芬. 求解聚类问题的异构蝙蝠算法. 计算机工程与设计, 2017, 38(3): 677-681, 728. [8] 张新明, 姜云, 刘尚旺, 等. 灰狼与郊狼混合优化算法及其聚类优化. 自动化学报. https://doi.org/10.16383/j.aas.c190617. [2020-03-26]. [9] 刘志鹏, 胡亚琦, 张卫卫. 自适应细菌觅食的FCM聚类优化算法研究. 现代电子技术, 2020, 43(6): 144-148. [10] 武森, 何慧霞, 范岩岩. 拓展差异度的高维数据聚类算法. 计算机工程与应用https://www.cnki.net/KCMS/detail/11.2127.tp.20200323.1607.004.html. [2020-03-24]. [11] 李珍萍, 田宇璇, 卜晓奇, 等. 无人仓系统订单分批问题及K-max聚类算法. 计算机集成制造系统. http://kns.cnki.net/kcms/detail/11.5946.TP.20200320.1423.010.html. [2020-03-20]. [12] Arora S, Singh S. Butterfly optimization algorithm: A novel approach for global optimization. Soft Computing, 2018, 23(3): 715-734. [13] Wang GG, Deb S, Cui ZH. Monarch butterfly optimization. Neural Computing and Applications, 2019, 31(7): 1995-2014. DOI:10.1007/s00521-015-1923-y [14] Arora S, Singh S. Butterfly algorithm with Lèvy Flights for global optimization. Proceedings of 2015 International Conference on Signal Processing, Computing and Control (ISPCC). Waknaghat, India. 2015. 220–224.
