随着社会经济飞速发展, 交通运输对我国经济和社会发展有着重要的促进作用. 智能交通系统(Intelligent Transportation Systems, ITS)作为一个综合的交通监控管理系统, 道路交通信息则是必不可少的前提和内容[1]. 因此, 基于视频的交通信息获取成为智能交通系统的核心. 高速公路作为当前道路的主要交通方式, 基于当前大量的高速公路视频监控设备, 通过对视频图像进行处理与分析, 实现车辆目标的检测与跟踪, 从而获取道路交通信息, 自动地对高速公路场景进行监控监测, 实现交通管理的智能化. 但是, 高精度的车辆目标检测与跟踪仍是智能交通系统的一个难点.
传统的目标检测算法包括: 帧差法[2]、背景差分法[3]、光流法[4]等. 但是, 当目标运动缓慢时, 帧差法易将运动目标当做背景图像造成目标检测失败; 背景差分法是对背景进行建模得到前景的运动目标, 受外界光照的变化, 背景运动等因素的影响; 光流法采用光流信息描述目标, Meye等提出了基于轮廓的目标检测跟踪算法, 实现了较好的检测跟踪效果, 但该方法存在抗噪能力差, 计算复杂, 对硬件要求高等缺点. 基于深度学习的目标检测算法与传统算法相比拥有更高的检测精度, 其主要运用卷积神经网络CNN[5]. 目前基于深度学习的目标检测主流算法有, 基于区域建议的检测算法Fast R-CNN[6]和基于回归的检测算法YOLO[7]、SSD[8].
针对目标跟踪, 跟踪预测算法本质上是通过提取已检测目标的特征信息, 在后续图像序列中搜索定位与目标模板相似的区域作为候选位置. 目标特征的提取的一种方式是提取特征点, 然后利用特征点进行目标匹配的重定位. 常用的特征点提取方式有Harris[9]角点检测、SIFT[10]算子特征点检测, 基于特征点的匹配能够适应目标的旋转和光照变化, 但是特征点提取过多导致匹配困难, 特征点过少又容易造成误检, 而且特征点提取过程计算复杂, 耗时严重. 另一种方式是对目标整体描述, 常用到的目标特征包括图像边缘、形状、纹理, 颜色直方图统计特征等, 通过融合多个特征增强目标特征的可靠性. 对目标进行特征提取之后, 采用相似性度量方式进行目标重定位, 实现目标跟踪. 基于特征的跟踪算法对运动目标的尺度、形变和亮度等变化不敏感, 即使目标部分被遮挡, 还能够根据部分特征信息完成跟踪任务. 但是其对于图像模糊、噪声等较敏感, 特征的提取效果也依赖于各种提取算子及其参数的设置.
因此本文采用基于深度学习的SSD目标检测算法, 通过数据集训练得到适应高速公路场景的模型, 实现高精确度的车辆目标检测. 在目标检测结果的基础上, 本文提出了一种目标轨迹时序信息结合KCF[11]算法的车辆目标跟踪方法, 实现车辆目标的持续跟踪, 具有较好的应用价值.
1 车辆目标跟踪总体框架目前, 多目标跟踪有两种解决方案. 方案一: 对视频序列的每一帧进行运动目标检测, 基于相邻帧间的检测结果完成运动目标轨迹连接, 获取运动目标信息. 方案二: 在初始帧对目标进行检测得到有效描述, 然后在后续图像序列中查找与已检测目标相匹配的目标区域, 最终跟踪得到运动目标轨迹.
为了实现高速公路场景下的高精准检测和车辆持续跟踪, 本文将上述两种方案相结合, 提出了一种面向高速公路场景车辆目标检测及跟踪方法, 实现了车辆目标的持续跟踪. 高速公路场景下车辆目标的跟踪, 分两大模块, 一是目标车辆检测, 二是目标跟踪. 目标车辆检测采用基于深度学习的SSD (Single ShotMultiBox Detector)目标检测算法, 目标的持续跟踪首先利用轨迹时序信息进行数据关联, 然后结合KCF算法校正断开轨迹. 如图1是面向高速公路场景下的车辆目标跟踪过程的总体框架.
2 车辆目标跟踪方法 2.1 目标检测方法本文采用基于深度学习的SSD目标检测算法, 其网络结构如图2所示. 其中使用VGG16[12]作为基础网络, 该网络包括16层, 网络模型如图3所示, SSD在VGG16的基础上添加了特征提取层. 具体的SDD算法请参考文献[8]中刘伟等人的工作.
为了更适用高速公路场景下的车辆目标检测, 本文将SSD的检测类别由原来的20种改为4种, 并参考国内标准的车型分类手册[13], 将车辆目标分为三类: 小车(Car)、客车(Bus)、卡车(Truck), 如图4为车型类别的样本示例图. 本文以杭金衢高速公路的监控视频作为样本, 针对4种不同场景下的视频每75帧提取一帧作为本文的训练样本集, 总计提取6288张图片, 并通过LamImage工具对目标车辆进行位置标注, 对类别用标签进行区分, 得到6288个标注文件. 其标注工具如图5所示, 生成的标签文件如图6所示.
本文的输入网络图像大小为512×512, 训练迭代次数设置为12 000次, 根据本实验的GPU的性能将BatchSize设置为4, 训练学习率LearningRate设置为0.004×0.05, 然后将制作好的数据集输入SSD网络进行训练, 其中网络训练过程的Loss曲线图如7所示, Loss随着迭代次数的增加逐渐降低并趋于稳定, 说明达到了训练的收敛要求, 即得到适合高速公路场景的网络模型.
|
图 1 车辆目标跟踪过程的总体框架 |
|
图 2 SSD网络结构 |
|

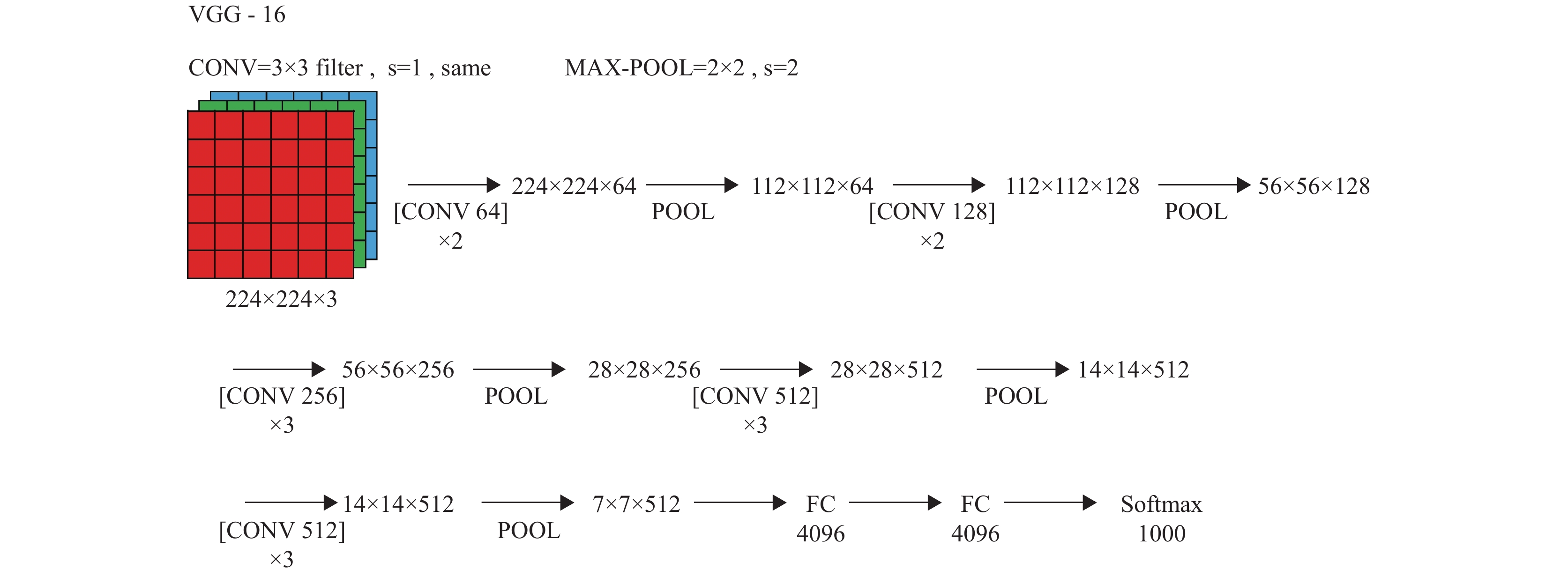

图 3 VGG16网络模型及每层的输出 |
|

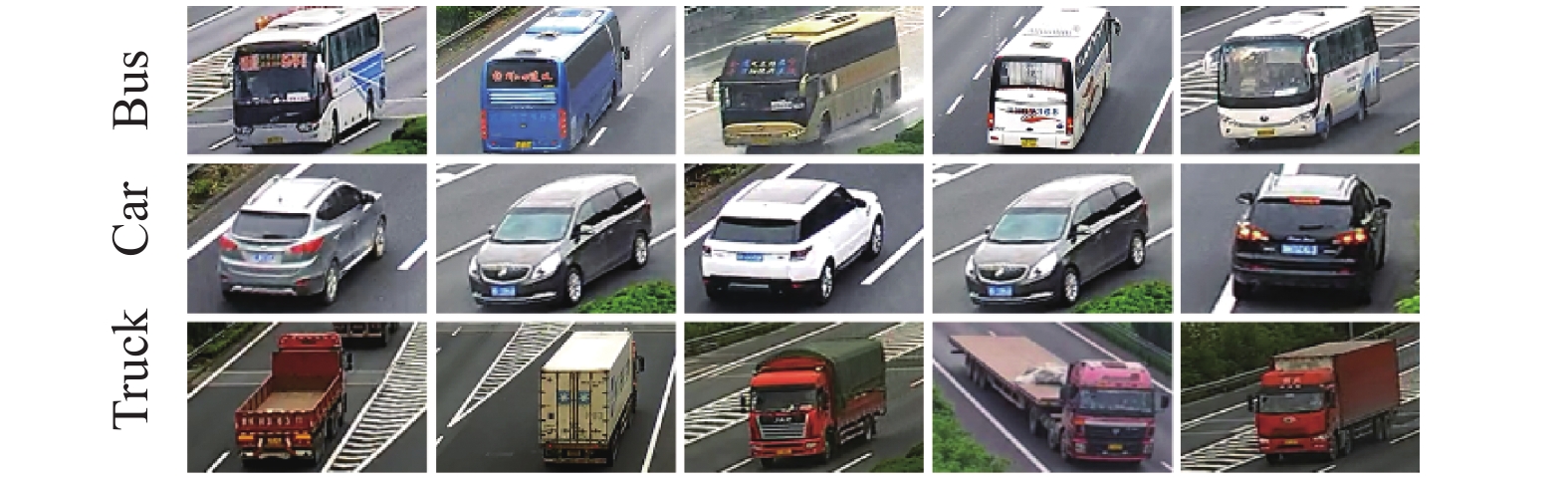

图 4 车型类别的样本示例 |
|
图 5 LabelImg图像标注工具 |
|
图 6 LabImage生成的标签文件 |
|
图 7 网络训练过程的Loss曲线 |
2.2 基于轨迹时序信息的轨迹与目标匹配方法

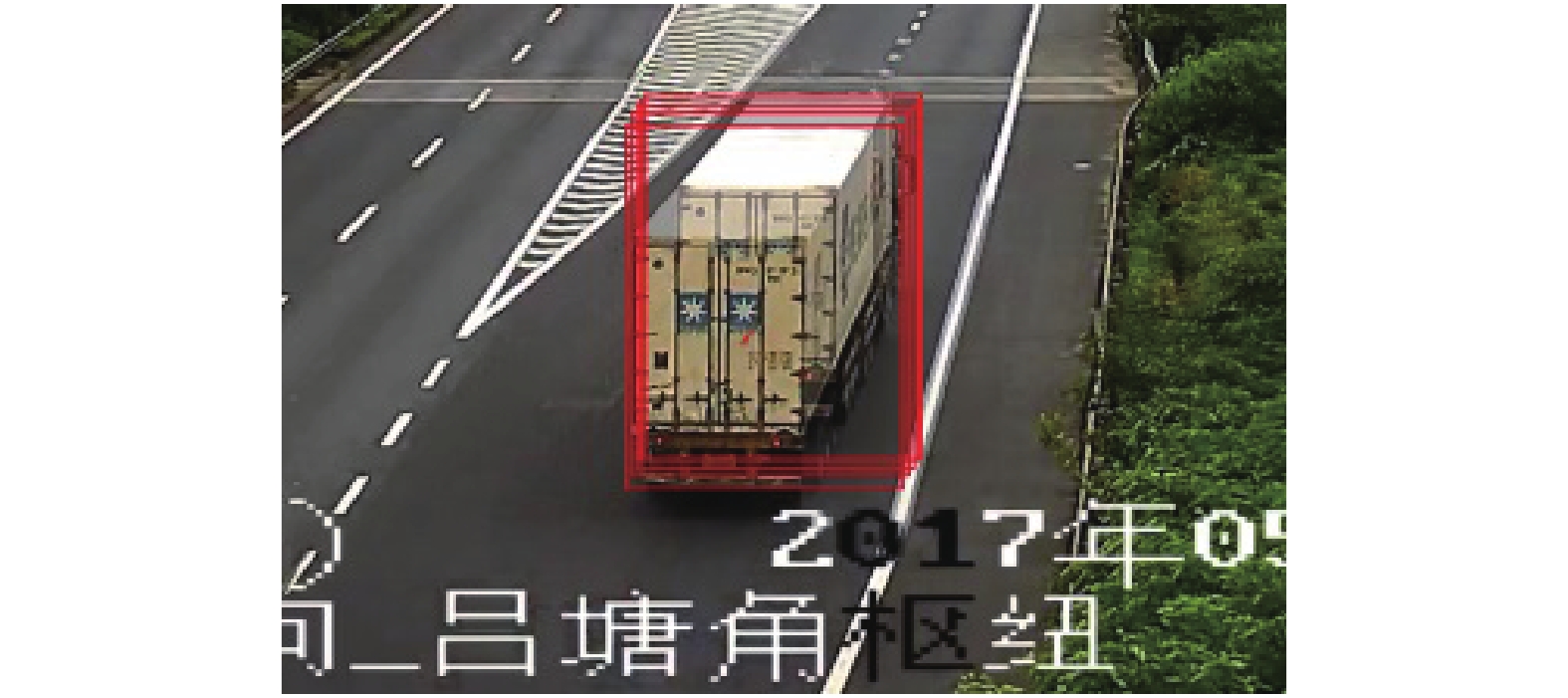

在检测结果的基础上, 需要通过数据关联方式将同一目标车辆连接起来形成轨迹. 高速公路场景下的高帧率(一般为25 FPS)监控视频, 在相邻帧中同一个车辆目标具有明显的高重叠面积IOU (Intersection-Over-Union)[14]. 如图8是实际场景中连续帧间的目标位置.
|
图 8 高帧率下目标高重叠面积图 |
本文提出了一个简单的IOU跟踪器, 计算当前帧的检测目标框与现有轨迹的IOU匹配值Overlap(box1,box2). 由于高速公路场景下车辆目标之间存在相互遮挡, 帧间相互遮挡的目标IOU匹配值只有在一定范围有效, 本文将有效范围设置为[0.6, 1]. 其中, IOU匹配值的定义如式(1)所示.
| $ {{Overlap(box,box2) = }}\frac{{{{Area(box1)}} \cap {{Area(box2)}}}}{{{{Area(box1)}} \cup {{Area(box2)}}}} $ | (1) |
其中, box1和box2是两个目标检测框, Area(box1), Area(box2)是其对应的图像面积大小.
2.3 基于KCF的核相关滤波算法在高速公路场景下, 由于光照、遮挡、相机架设位置等因素的影响, 即使是SSD算法, 也不能达到100%的检测精度, 为了实现目标轨迹的持续跟踪, 当目标检测丢失时, 需要通过跟踪预测算法完成轨迹信息的校正, 从而得到完整的轨迹信息.
本文利用KCF跟踪算法对目标车辆进行位置预测, 完成对目标轨迹的校正. KCF跟踪算法是通过提取目标的HOG[15]特征在目标跟踪过程中训练一个目标检测器, 利用目标检测器在下一帧图像中判别预测位置是否是目标, 然后再用新检测结果更新目标检测器. 具体的KCF原理过程参考文献[12]. KCF目标跟踪的基本过程如下:
1) 在第t帧中, 在当前目标位置p附近进行采样, 并且采用循环矩阵增加正负训练样本, 利用脊回归训练目标检测器.
2) 在第t+1帧中, 在前一帧位置p附近进行采样, 用训练的目标分类器计算每一个采样对应的响应值.
3) 响应最强的采样作为第t+1帧的目标位置.
2.4 目标轨迹时序信息结合KCF的track-by-detection方法基于SSD的车辆目标检测结果, 一个车辆目标从首次检测到跟踪形成一条有效轨迹的过程中, 目标车辆的状态转换过程如图9所示的目标跟踪模块.
1)目标激活: 当一个目标首次被检测到, 即该目标被激活. 新目标的初始位置框boxi,t(i表示当前帧的检测序号, t表示当前处理的帧号)作为一条新轨迹形成的初始位置, 新轨迹表示为traceI,t(I表示轨迹的唯一标识ID). 与此同时, 为该轨迹建立一个KCF跟踪器trackerBoxI,t+1, 目的是为了防止后续目标丢失时, 对目标能够进行位置预测.
一个处于激活状态的目标可以经s1转换成跟踪和经s7转换到离开两种状态. 实际过程中不可避免的会出现错误的目标检测结果, 但是由于误检目标并不能持续地被检测跟踪, 所以本文设定阈值, 如果一个目标处于激活状态, 连续5帧被检测且匹配跟踪时, 目标转换到跟踪状态, 否则, 该目标就被认为是错误的检测目标, 状态转换为离开, 与之对应的轨迹也被删除.
2)目标跟踪: 在第t+1帧检测得到boxi,t+1, 轨迹traceI,t基于其时序信息与当前检测框计算得到匹配代价表. 如果某条轨迹traceI,t与某目标框boxi,t满足式(1)的范围取值时, 则表示两者匹配成功, 目标经时转换到跟踪状态, 得到更新轨迹traceI,t+1. 如果轨迹未匹配到目标框, 则该轨迹目标经s3进入丢失状态. 如果该目标未匹配到轨迹, 则该目标是一个新的目标, 经s0进入目标激活状态.
3)目标丢失: 理想情况下, 一个目标不离开场景时会一直保持跟踪状态时, 但是由于光照, 遮挡等原因目标可能未被检测到, 此时轨迹traceI,t找不到与之匹配到目标boxi,t+1, 则该轨迹目标转换到丢失状态. 当该目标再次被检测到时, 目标可以从丢失状态经s4过程重新回到跟踪状态. 当目标处于丢失状态时, 本文采用KCF目标跟踪算法, 在当前帧为轨迹目标预测新位置trackerBoxI,t+1, 并将预测位置添加到轨迹中.
在本文中, 当一个新目标被激活时, 为该目标初始化一个跟踪器, 在跟踪过程中训练一个目标检测器, 并且通过不断地更新提高目标检测器的准确性, 但是当目标运动过程中形态尺度发生变化时, 检测器的更新过程会造成不断地错误累积, 导致目标漂移, 跟踪失败. 为了适应目标的变化, 每25帧重新初始化一次模板, 适应目标的变化.
4)目标离开: 目标转换到离开状态的情况分三种:
① 目标离开运动场景时, 目标既不会被检测到也不再进行KCF的预测操作, 目标将从跟踪状态先经s3转到丢失状态, 再经s5转换到离开状态;
② 目标被激活但是不满足连续5帧被检测跟踪, 被认定为错误目标, 目标从激活状态转换到离开状态;
③ 当一条轨迹目标连续40帧一直处于丢失状态, 即轨迹目标一致处于s6的转换过程, 则认为该目标离开.
|

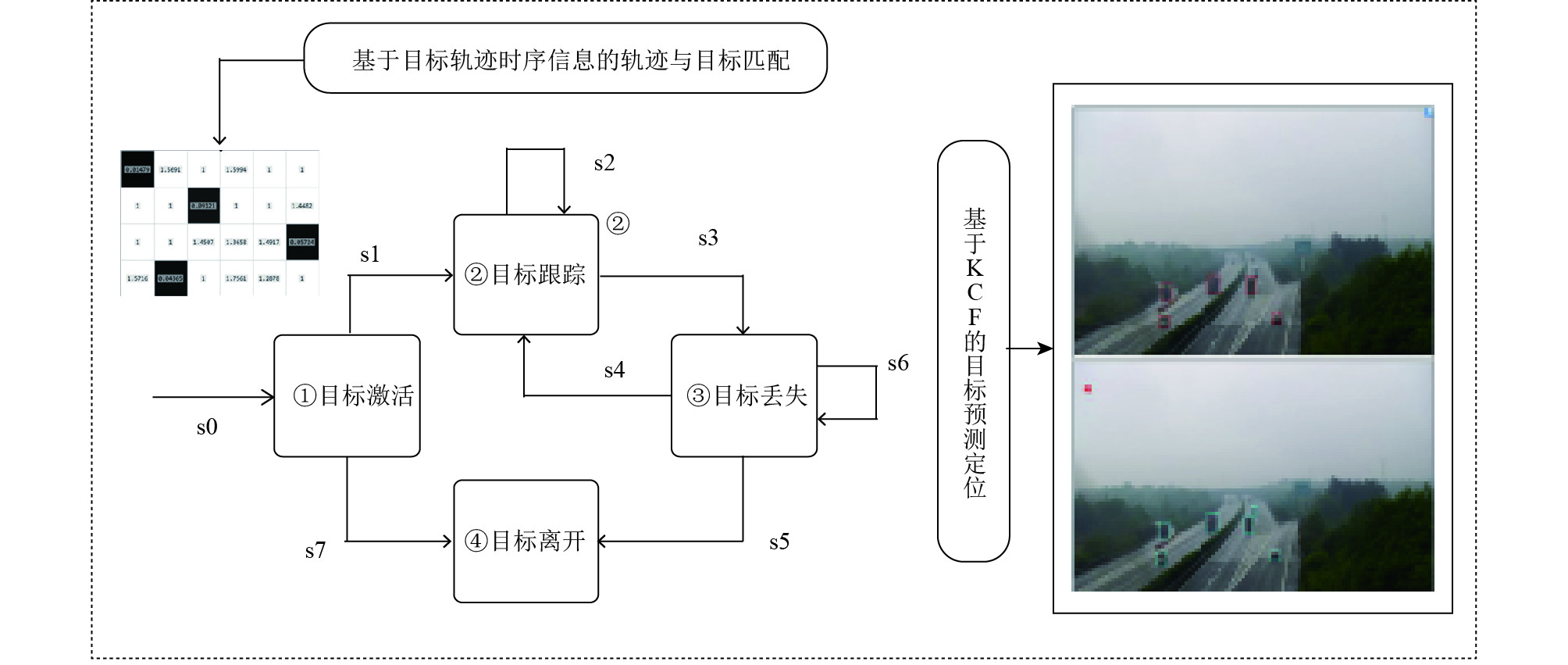

图 9 目标跟踪模块状态转换 |
2.5 算法步骤
步骤一: 车辆目标检测. 将视频帧序列送入训练好的SSD网络模型进行目标检测.
步骤二: 对目标轨迹进行跟踪, 建立匹配代价表.
1) 若检测目标与轨迹匹配成功, 更新轨迹;
2) 若跟踪态轨迹未匹配到检测目标, KCF预测目标位置, 更新轨迹;
3) 若检测目标未匹配到轨迹, 记为激活态轨迹;
4) 激活态轨迹连续5帧跟踪成功, 确认更新为跟踪态轨迹;
5) 若轨迹满足2.4小节中目标离开的3个条件之一, 则删除轨迹.
步骤三: 重复步骤一、二. 对车辆目标进行持续跟踪.
3 实验结果分析本文实验所采用的视频是杭金衢高速(G60国道)的不同时间和不同路段的监控视频. 表1是本文实验的四种不同场景.
|
表 1 四种不同实验场景 |
为了验证SSD检测算法的精确度, 本实验针对场景1和场景2将其与传统的背景建模检测算法相比较, 得到表2. 通过对比发现, 背景建模检测算法的精度均低于90%, , 而基于深度学习的SSD检测算法相较于具有更高的精度, 实验结果显示平均检测精度在95%左右.
|
|
表 2 SSD检测算法与传统的背景建模检测算法的精度分析 |
本实验将KCF跟踪算法与传统卡尔曼滤波Kalman跟踪算法进行比较, 为了公平起见, 我们针对同一场景同一时间段的车辆目标进行跟踪分析. 如图10(a)和10(b)是两种跟踪算法的实验结果.
|
图 10 (a)卡尔曼滤波Kalman跟踪 (b)核相关滤波KCF跟踪 |
从结果可以看出, 虽然两种跟踪算法都能将目标位置锁定, 但是Kalman算法得到的跟踪框位置明显存在较大误差, 而KCF算法能够更加精确地锁定目标位置, 同时也能从上图发现, 即使存在部分遮挡的情况下, KCF算法也可以实现跟踪.
以上本文单独针对目标检测和目标跟踪做了实验对比分析, 为了验证本文算法的整体精度, 针对场景1、2、3本文通过对轨迹条数进行统计分析, 并且将其与实际人工检测的数据进行对比, 得到表3. 本文利用简单的切面检测线方式进行统计计数, 精度平均可以达到96.3%. 其中小车(Car)类型的平均检测精度95.6%, 卡车(Truck)类型的平均检测精度97.1%, 客车(Bus)类型的平均检测精度95.9%. 小车精度较低原因在于高速公路场景中, 小车(Car)目标小, 容易被遮挡, 当小车目标是黑色时容易漏检. 从整体的检测跟踪精度来分析, 本文的方法满足实际高速公路场景的应用需求.
|
|
表 3 轨迹计数精度分析 |
4 结论与展望
通过实验发现利用基于深度学习的SSD目标检测算法, 可以获得了高精度的目标检测结果. 其次, 采用检测与跟踪相结合的思想, 利用轨迹时序信息进行车辆目标的数据关联, 采用KCF跟踪算法对丢失检测结果的轨迹进行校正, 能够有效完成轨迹的持续跟踪. 实验表明, 该车辆目标跟踪方法具有较高精度, 并且能够适应各种实际高速公路场景, 接下来为了达到实时化的检测跟踪效果, 需要针对深度学习检测方法进行优化使其速度更快, 此外, 可以通过已得到的轨迹信息完成交通参数的获取, 交通事件的实时监测, 对于智能交通领域具有广泛的应用前景.
