﻿ MLBP模型的应用实践及实验误差对比分析
 计算机系统应用  2019, Vol. 28 Issue (6): 254-259 PDF
MLBP模型的应用实践及实验误差对比分析

1. 南京机电职业技术学院, 南京 211135;
2. 江苏科技大学 电气与信息工程学院, 张家港 215600;
3. 南京邮电大学 管理学院, 南京 210023

Application of MLBP Model and Comparative Analysis of Experimental Error
GONG Zhen-Hua1, WANG Jia-Ning2, SU Chong3
1. Nanjing Institue of Mechatronic Technology, Nanjing 211135, China;
2. School of Electrical and Information Engineering, Jiangsu University of Science and Technology, Zhangjiagang 215600, China;
3. School of Management, Nanjing University of Posts and Telecommunications, Nanjing 210023, China
Foundation item: China Postdoctoral Science Foundation (2016M600430)
Abstract: As the development of social economy, the amount of data has been ever increasing. In order to dig out valuable information from the huge amount of data, it has become an important part in the field of data mining to predict the future through the potential law of historical data. This work studies the MLP, BP, and MLBP models and conducts error comparative analysis of the models, and then applies the optimal model to stock forecasting. The text uses the Tushare financial data interface provided by Python to crawl the stock daily trading data, and uses three models to analyze and process the stock trading data, adjusting some of the parameters continuously. The prediction results of each model algorithm are compared by using MSE error and finally an optimal prediction value is obtained.
Key words: MLBP model     MSE error constrast     stock analysis

1 模型建立 1.1 MLP模型

MLP (Multi-Layer Perception)神经网络是一种结构为层层递进的人工神经网络, 一组输入变量可以被映射、传递到一组输出变量. 该网络输入层、隐藏层和输出层. 除了输入节点之外, 每个节点自身都带有一个非线性激活函数的神经元[4]. 隐藏层主要实现对输入空间的非线性映射, 输出层则是实现结果的线性分类.

MLP网络有输入层(最左边), 隐藏层(中间两层), 和输出层(最右边), MLP只有向前传播过程. 每个神经元上面都有对于一个输入的权值、一个偏置和一个激活函数. 所以一个前向过程的流程就是input输入, 然后经过第一层神经元运算得到输出, 然后第一层的输出作为第二层的输入运算, 得到第二层的输出, 直到输出层运算, 最后得到结果. 神经网络就是依靠这样一套机制来进行计算和预测的. 神经网络模型图如图1.

 图 1 MLP神经网络模型

1.2 BP模型

BP(Back Propagation)前馈神经网络, 是一种在MLP神经网络基础上改进的反馈型学习网络. 由两个阶段组成, 第一阶段是将训练输入送入网络以获得激励响应; 再将激励响应同训练输入对应的目标输出求差, 获得最后两层的响应误差; 第二阶段将输入激励和响应误差相乘获得权重的梯度; 再将这个梯度乘上一个比例并取反后加到权重上. 当整个训练网络输出层的误差缩小到期望值范围或训练次数超过阈值的时候, 所有训练过程才最终结束,这就是BP神经网络一次学习训练的全部过程.

BP神经网络算法一般由三层或多层组成, 是一种多层前馈神经网络. 由输入层、输出层和隐含层组成[5]. 由于BP模型具有误差反向传播, 能够很好的改变网络的权值和阈值, 因此其具有泛化能力. 80%的人工神经网络中包含了BP网络[6,7], 所以是使用最广泛的神经网络模型[8], 在股票预测分析系统中也会将BP模型作为第一选择, BP算法的模型如图2所示.

 图 2 BP神经网络模型图

(1) 隐含节点输出公式:

 ${y_i} = f\left(\sum\limits_j {{W_{ij}}} - {\theta _i}\right) = f(ne{t_i})$ (1)

(2) 输出节点输出公式:

 ${O_{\rm{l}}} = f\left(\sum\limits_j {{T_{li}}} {y_i} - {\theta _{\rm{l}}}\right) = f(ne{t_i})$ (2)

(3) 输出节点误差的公式:

 $\begin{split} E &= \dfrac{1}{2}\displaystyle\sum\limits_{\rm{l}} {{{({t_l} - {O_l})}^2}} = \dfrac{1}{2}\displaystyle\sum\limits_{\rm{l}} {{{\left({t_l} - f\left(\sum\limits_j {{T_{li}}} {y_i} - {\theta _{\rm{l}}}\right)\right)}^2}} \\ & = \dfrac{1}{2}\displaystyle\sum\limits_{\rm{l}} {{{\left\{ {t_l} - f\left[\sum\limits_j {{T_{li}}} f\left(\sum\limits_j {{W_{ij}}} - {\theta _i}\right) - {\theta _{\rm{l}}}\right]\right\} }^2}} \end{split}$ (3)
1.3 MLP与BP模型的结合

BP和MLP组合模型即为MLBP模型, 其是在BP模型和MLP模型的基础上进行改进的模型, 将MLP的多个隐含层放入到BP模型中, 因此MLBP模型是有1个输入层, 2个隐含层和1个输出层的反向传播神经网络.

MLBP模型的执行流程如下:

(1) 首先获取股票的历史数据及待预测的数据, 作为模型的输入集.

(2) 对数据进行预处理, 包括转置和归一化.

(3) 构建MLBP模型, 并初始化参数.

(4) 不断地进行调参进行训练, 直到训练次数达到一定数值, 保存训练数据训练出的模型(包括网络的层数、权值等参数).

(5) 带入待测数据, 进行预测, 并进行误差分析.

 图 3 MLBP模型流程

2 MSE误差分析

MSE (Mean Square Error)均方误差[9]是衡量训练模型的输出值与真实值之间平方误差的总体期望偏差, 如式(4)所示.

 $MSE(\hat \theta ) = E{(\hat \theta - \theta )^2}$ (4)

(1) 估计的偏差bias

 $bias{\rm{(}}\hat \theta {\rm{) = }}E{\rm{(}}\hat \theta {\rm{) - }}\theta$ (5)

(2) 方差Var

 $Var(\hat \theta ) = \frac{1}{m}\sum\limits_{i = 1}^m {{{({x^{(i)}} - \hat \mu )}^2}}$ (6)

 $MSE = Bias{(\hat \theta )^2} + Var(\hat \theta )$ (7)

MSE包含了偏差和方差, 理想的估计具有较小的MSE或是在检查中会稍微约束它们的偏差和方差.

3 实验 3.1 实验过程与数据

3.2 实验结果分析

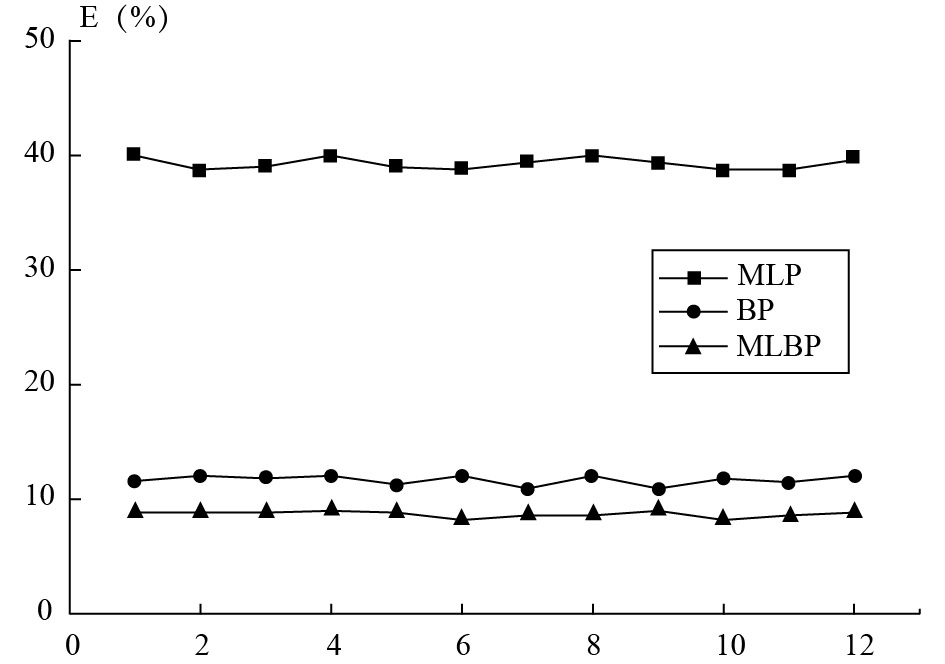

 图 4 模型误差对比图

4 MLBP模型的应用 4.1 股票分析平台

 图 5 平台用例图

4.2 平台功能设计

(1) 每个用户可以查看所有股票基本信息、查看所有企业信息和所有企业报表信息.

(2) 每只股票对应一个企业, 并且每只股票的所有信息能被所有用户查询.

(3) 每份企业报表都可以被所有用户查看, 每份企业报表对应一个企业.

(4) 每个企业对应一只股票, 并且拥有许多企业报表, 每个企业可以被所有用户查看.

 图 6 平台功能模块图

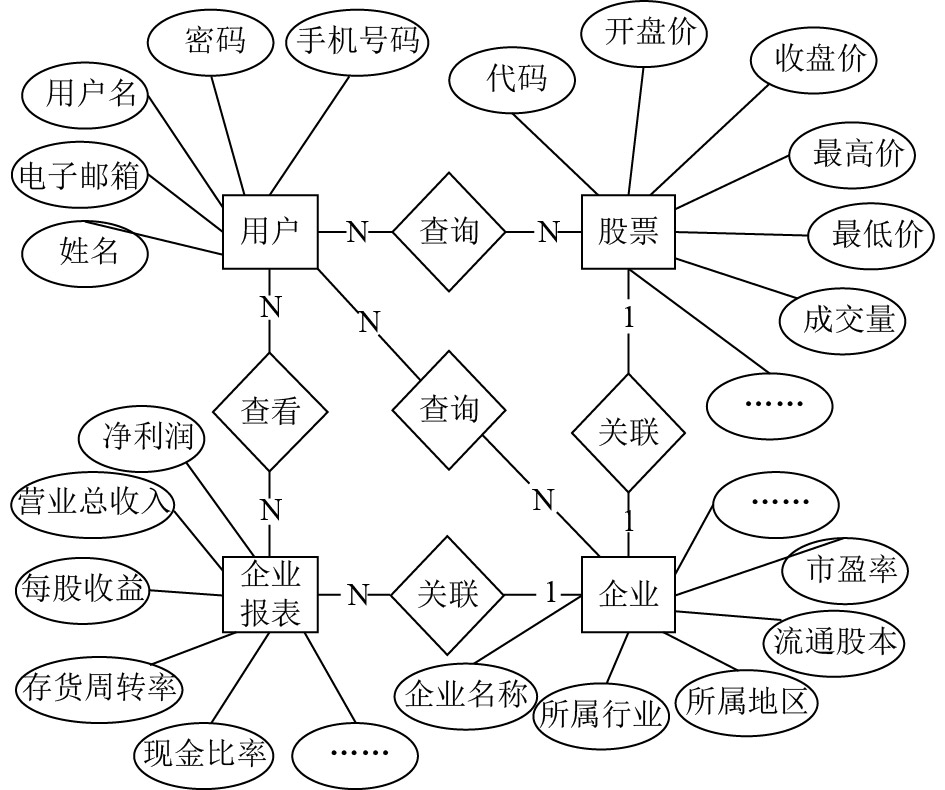

 图 7 平台E-R图

4.3 平台运行

 图 8 平台首页

 图 9 股票行情预测界面

5 结语
