近年来随着经济社会的高速发展, 社会用电需求迅猛增长, 电力设备数量逐年增多, 电网的规模扩大, 电力供应的可靠性变得尤为重要. 电力设备长期运行, 长期缺乏及时的维护检修, 设备出现锈蚀缺陷问题, 存在安全隐患, 导致设备运行故障. 一旦设备发生故障, 就会影响整个电力系统正常运行, 将会严重影响生产生活, 造成不可估量的经济损失. 及时发现设备上发生的锈蚀缺陷并进行及时处理, 将大大降低危害, 保障电网安全稳定运行^[1].

目前主要利用无人机和巡检机器人, 对输变电设备运行全天候巡检, 进行视频图像数据采集. 然而, 采集回的图像数据, 仍然需要依靠人工观测, 逐张查找设备上是否存在锈蚀问题. 采用人工观测的方式虽然能够发现设备上的锈蚀问题, 但是存在检测效率低下, 不能及时的进行反馈, 并且人力成本高, 因此, 研究一种用于电力设备锈迹检测的智能识别具有重要意义^[1].

最初的图像识别算法在设备缺陷检测中, 主要针对边缘、轮廓等特征进行提取. 如文献[2]利用图像匹配和形态学运算方法, 文献[3]利用随机Hough变换检测实现对防震锤的检测. 文献[4]利用Otsu算法对Canny算子进行改良来提取图像边缘, 实现障碍物的检测识别. 以上方法能够检测出设备中的缺陷目标, 但是在应用中较容易受光照等外界条件的影响, 导致目标检测的有效性不理想.

近年来, 深度学习在目标识别检测方面表现突出. 2012年在ILSVRC竞赛上基于深度学习CNN网络的AlexNet取得突破性成果^[5], 2014年Girshick在卷积神经网络的基础上设计出了R-CNN模型^[6], 以此为契机点, 不断地对R-CNN进行改进, 出现了具有代表性的R-CNN系列算法: SPPNet^[7]、Fast R-CNN^[8]、Faster R-CNN^[9]、Mask R-CNN^[10]等. 本文中利用Mask R-CNN算法对电力设备上的锈迹目标进行识别分割^[11]. 获得国家电网变电站内部图像数据, 利用labelme进行样本标注, 采用ResNet50^[12]作为基准网络结构, 通过训练模型实现电力设备锈迹检测.

1 Mask R-CNN网络结构

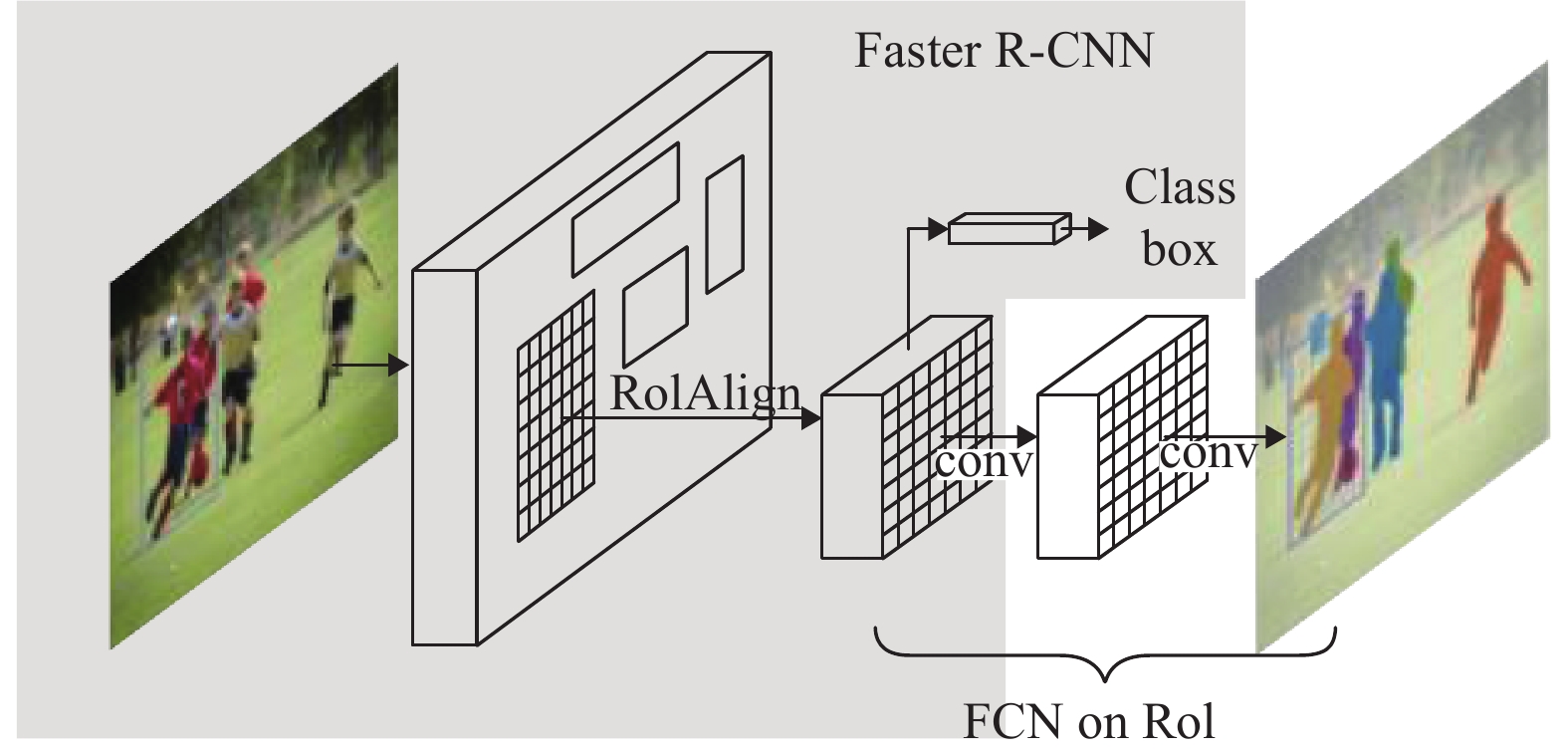

Mask R-CNN网络结构如图1^[10]所示, 主要分为Faster R-CNN、RoIAlign、FCN三个模块. Mask R-CNN在Faster R-CNN的基础上进行改进, 用RoIAlign代替RoIPooling, RoIAlign采用双线性插值法代替RoIPooling的取整量化, 减小误差, 完成像素级的对齐; 在候选对象RoI上添加了第三个分支用于预测分割掩码的分层, 称为掩码层(mask branch). Faster R-CNN算法为每个候选对象RoI的基础上增加了FCN来产生对应的MASK分支, 目标检测分割的效果良好, 并且训练简单.

1.1 Faster R-CNN网络结构简介

Faster R-CNN是由Ross Girshick提出的, 由区域建议网络(RPN)和Fast R-CNN两部分组成^[13]. RPN代替了Fast R-CNN中的Selective Search(SS), 节省了区域建议检测的时间, 实现建议区域的确定; Fast R-CNN对RPN生成的每个建议区域的分类概率进行预测判断, 优化建议区域的偏移量, 从而获得精准的目标位置.

1.2 RoIAlign层

在Fast R-CNN、Faster R-CNN等两级检测框架中, 使用RoIPooling根据预选框的坐标在特征图相应的位置池化为固定尺寸的特征图, 再进行分类和包围框回归操作. 而预选框的位置通常是由模型回归得到的, 一般都是浮点数, 而池化后的特征图要求尺寸固定. RoIPooling首先将预选框边界量化为整数点坐标值; 其次将量化后的边界区域平均分割成n×n个单元, 对每个单元的边界进行量化的两次量化过程. 经过两次量化, 就会出现候选框与最开始回归出来的位置存在偏差, 影响检测分割精度.

为了能够提高检测分割精度, 解决RoIPooling存在的问题, Mask R-CNN提出了RoIAlign方法^[14]. 取消RoIPooling量化操作: 遍历每一个候选区域, 保持浮点数边界不做量化, 将候选区域分割成n×n个单元, 每个单元的边界不做量化; 使用双线性内插方法: 最后在每个单元中计算固定四个坐标位置, 使用双线性内插的方法计算出这四个位置的值, 然后进行最大池化操作.

在反向传播过程中, 常规的RoIPooling的反向传播公式如式(1)所示.

$\frac{{\partial L}}{{\partial {x_i}}} = \sum\limits_r {\sum\limits_j {{\rm{[}}i = {i^{\rm{*}}}(r,j)]} } \frac{{\partial L}}{{\partial {y_{rj}}}}$

(1)

其中, ${x_i}$ 代表池化前特征图上的像素点; ${y_{rj}}$ 代表池化后的第r个候选区域的第j个点; ${i^*}(r,j)$ 代表点 ${y_{rj}}$ 像素值的来源.

RoIAlign与RoIPooling的反向传播相比较进行相应的修改, ${i^*}(r,j)$ 是一个浮点数的坐标位置(前向传播时计算出来的采样点), 在池化前的特征图中, 每一个与 ${i^*}(r,j)$ 横纵坐标均小于1的点都应该接受与此对应的点 ${y_{rj}}$ 回传的梯度, RoI Align的反向传播公式如式(2)所示.

$\begin{array}{c} \dfrac{{\partial L}}{{\partial {x_i}}} = \sum\nolimits_r {\sum\nolimits_j {[d(i,{i^*}(r,j)) < 1]} } \\ (1 - \Delta h)(1 - \Delta w)\dfrac{{\partial L}}{{\partial {y_{rj}}}} \end{array} $

(2)

其中, d(.)表示两点之间的距离, Δh和Δw表示 ${x_i}$ 与 ${i^*}(r,j)$ 横纵坐标的差值, 这里作为双线性内插的系数乘在原始的梯度上.

1.3 FCN网络结构简介

FCN^[15]对图像进行像素级别的分类, 从而实现语义级别的图像分割问题. FCN是一个端到端的网络, 使用反卷积对最后一个卷积层的特征图进行上采样, 不断扩大特征图, 直至恢复到与输入图像尺寸相同, 对每一个像素值进行分类, 从而实现对输入图像的准确分割.

Faster R-CNN为每个候选对象RoI提供两个输出, 一个类标签, 一个边界框偏移量, Mask R-CNN并行添加了第三个分割mask的分支, mask分支是应用到每一个ROI上的一个小的FCN(Fully Convolutional Network), 用FCN从每一个RoI中预测出一个m×m大小的mask, 这使得mask分支中的每个层能够明确的保持m×m空间布局, 而不将其折叠成缺少空间维度的向量表示.

2 图像预处理与训练 2.1 图像预处理

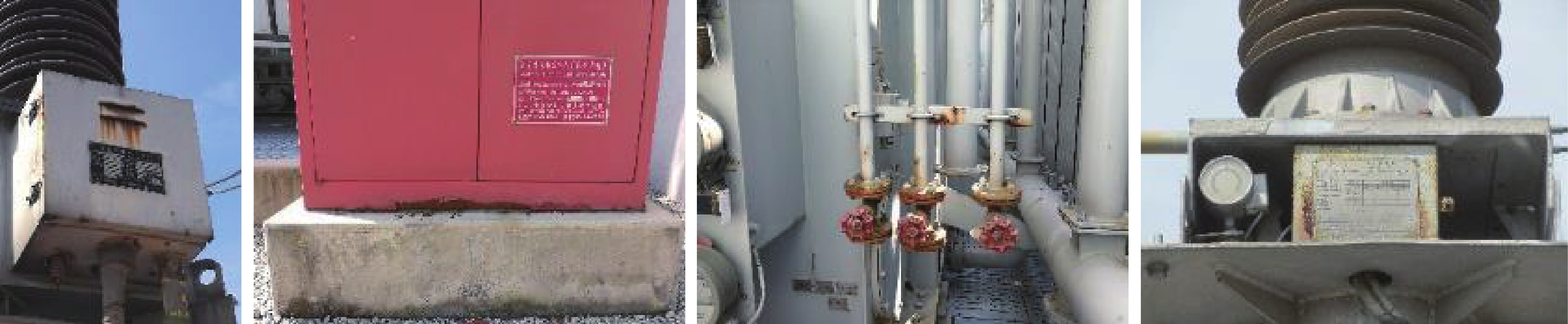

本文数据集是无人机和巡检机器人采集到的图片, 有锈蚀的设备数量不是很多, 学习样本相对较少, 在训练的过程中容易出现过拟合现象, 因此使用数据增强方法, 通过图像水平/竖直翻转, 图像缩放, 图像旋转等方法从现有的训练样本中生成更多的训练样本, 达到增强样本的目的, 从而降低过拟合. 将训练样本统一缩放至1920×1080, 设备锈迹样本示例如图2所示. 数据集总量为5000张, 4000张作为训练集, 1000张作为测试集. 使用labelme标注数据集, 每一张图片都会产生一个JSON文件, 存放绘制点的坐标信息.

2.2 网络训练

本文的实验平台为Ubuntu14.0, 实验环境: CPU为Intel Core i7-6700 k, 4.00 GHz×8, GPU为GeForce GTX 1070.

相较于Faster R-CNN增加了mask分支, 那么每个RoI的Loss函数如式(3)所示.

$L = {L_{cls}} + {L_{box}} + {L_{mask}}$

(3)

${L_{cls}}$ 为分类损失函数, ${L_{box}}$ 为边框损失函数, ${L_{mask}}$ 为新增加的掩膜损失函数. 在训练过程中, mask分支对于每个RoI的输出维度为km². 使用了像素级的Sigmoid函数和二进制交叉熵损失.

经过多次分析比较, 对原模型中的参数进行调整, 迭代学习率设置为0.001. 动量和权重衰减因子使用经验值0.9和0.0005.

3 实验结果与分析

本文做了Faster R-CNN和Mask R-CNN的对比实验, 测试结果如图3所示. 其中图3(a)为Faster R-CNN检测结果, 图3(b)为Mask R-CNN检测结果. 由于锈迹没有规则的大小、形状, Faster R-CNN缺乏对目标像素的描述, 造成一些具有局部特征的非目标被判断为目标, 因此对锈迹进行检测, 存在漏检、误检现象; Mask R-CNN添加了mask层, 可以实现像素级别的分类, 表现出良好的检测效果.

本文中对1000个样本进行测试, 获得了Faster R-CNN和Mask R-CNN检测一张图片所用的时间和准确率对比结果, 如表1所示.

从表1中的实验结果可以看出, Faster R-CNN的检测速度比Mask R-CNN快, 在识别准确率上Mask R-CNN加入了mask分支, 并且使用了像素级的Sigmoid函数和二进制交叉熵损失, 在准确率方面有显著提高, 达到94%.

4 结论

本文针对电力设备无规则锈迹的检测, 采用Mask R-CNN的模型方法, Mask R-CNN在每一个RoI上添加了掩模分支, 实现像素级别的分类, 取得了较好的检测效果. 本文认为可以进行的改进是加强样本的数量和质量, 因为训练样本的规模和质量影响着模型性能的优劣, 训练集规模越大, 质量越高训练的模型的性能越优秀. 从改进数据的数量和质量提高模型的准确性和泛化能力, 从而识别效果更好.
