随着4G和无线网络的普及, 移动应用技术得到了长足发展和广泛应用, 智能移动终端也日趋普及, 互联网与实体经济融合不断加深, 各行各业的办公模式也在发生深刻的变化^[1–4]. 双网隔离环境下的传统发电企业管理信息系统由于受限于办公地点和信息内网, 只能通过内网办公电脑进行访问, 这使得员工一旦出差或离开工位就无法方便地处理日常工作. 通过建设移动应用系统, 使公司员工可以通过移动终端随时随地开展业务, 可以有效提高企业日常事务和生产运营管理的方便性及工作效率^[5–7].

近年, 某发电集团在双网隔离环境下建成了模块化的统一移动平台, 标准功能以集团总部应用为主, 部分通用功能基层单位也可以使用. 随着基层单位本地个性化业务需求的不断涌现, 部分单位可将本地应用模块发布至集团公司移动平台, 但是存在以下问题: 由于系统没有专门针对两级应用进行优化, 因此无法较完整地支持两级应用, 影响系统使用体验, 增加新模块建设难度和系统运维难度.

为充分发挥基层单位积极性, 有必要建立统一标准并能够柔性适应各单位本地业务需求的集团级移动平台. 目前相关研究报道尚少, 本文针对以上问题, 基于4G和Wi-Fi无线网络、Hybrid移动开发技术、Nginx反向代理技术、SSL VPN、安全隔离网闸等相关技术的应用, 对移动平台整体架构的完善、身份认证、接口服务和网络环境无缝切换等方面关键机制的设计与优化进行了探讨.

1 移动平台架构设计与优化 1.1 技术路线

为支持两级应用, 按照移动门户模式建设移动平台, 主要包括以下几个主要部分: 移动应用(Application, APP)、移动代理服务平台(Mobile Agent Server, MAS)、企业移动管理平台(Enterprise Mobile Management, EMM).

与传统的移动应用部署方式相比, 移动门户可以为用户提供统一的企业移动应用安全入口. 移动门户内部采用模块化的业务应用管理模式, 所有业务功能作为移动门户的子模块, 根据权限和用户需求下载使用, 避免安装多个移动应用. 对于双网隔离下两级应用的移动平台, 移动门户模式更能够提高用户体验, 降低维护难度.

同时, 移动门户将技术类需求和业务类需求的实现分离, 有利于移动应用建设管理. 移动应用的整体框架和通用功能在建设移动门户时统一设计, 并向各业务模块提供通用的技术类服务. 新开发业务应用模块时只需要将重心放在业务功能的实现上.

1.1.1 移动门户APP

移动应用采用Hybrid模式构建, 能够较大程度兼容不同品牌移动终端设备和操作系统, 开发人员不需要精通多种移动操作系统的复杂开发技术, 遇到无法统一的技术差异时也只需分别开发不同平台的插件作为补充, 从而使得主要精力专注于功能和业务实现. 通过Hybrid模式构建企业移动门户, 已经成为企业移动信息化的一种主流选择^[3,4]. Hybrid开发模型如图1所示.

Hybrid开发模型综合了Web App和Native App两种移动开发模式的优点, 使用HTML5技术构建用户界面, 并具有访问设备的原生功能.

本文使用成熟的Hybrid移动应用开发和打包引擎, 开发时前端以Html5+javascript为主, 基本实现一次开发, 多平台版本APP打包.

采用VPN (Virtual Private Network, 虚拟专用网络)和SDK (Software Development Kit, 软件开发工具包)提供的接口方式, 在开发过程中实现VPN客户端与移动门户APP的一体化集成, 为移动门户APP提供专属的SSL(Security Socket Layer, 安全套接层) VPN通道^[5].

1.1.2 移动代理服务平台(MAS)

采用Node.js技术构建移动代理服务平台, 为移动端使用企业内部应用系统、数据库等资源提供包含数据处理逻辑的代理接口, 优化任务并行处理, 避免阻塞操作, 同时可以使得MAS接口的开发语言与移动应用前端保持一致, 降低系统建设与维护难度^[3,4].

对于新开发系统, 要求在建设时预留移动化业务接口. 对于现有业务系统, 为了在尽可能不修改系统的情况下实现移动化, 在对接时一般采用Web适配技术.

移动平台与业务应用系统集成关系如图2所示. App调用MAS接口时, 后者会相应调用业务应用系统的业务接口, MAS将返回的数据解析后, 交由移动门户App进行展现.

1.1.3 企业移动管理平台(EMM)

使用支持集团级应用的成熟企业移动管理平台, 为企业提供对用户、设备、应用的准入与综合管理服务, 并在此基础上实现企业应用商店、移动接入控制、移动运行监控等关键功能. 移动管理平台应具备二次开发、集成业务管理后台、扩展服务的能力, 保障移动管理体系的完善和全面.

为支持两级应用, 应支持建立多级组织机构、多级管理权限、用户多组织机构授权. 集团公司管理员可以管理集团总部及各单位的用户、设备与应用模块, 基层单位管理员可以管理本单位的用户、设备与应用模块.

1.2 系统物理架构的升级

系统主要由MAS服务器、EMM服务器、文档转换服务器、反向代理服务器、安全隔离网闸、SSL VPN、移动终端等关键节点组成^[5–17], 网络接入方式主要包括移动网络接入和Wi-Fi接入, 如图3.

在集团侧, MAS服务器部署在集团内网核心业务区, 对内与集团业务服务器对接, 对外与移动终端、EMM服务器对接; EMM服务器部署在集团外网DMZ区, 对内与MAS服务器对接, 对外与移动终端对接. 通过DMZ区的反向代理服务器发布对外服务.

为解决基层单位无法在本地使用的问题, 各基层单位通过厂内局域网为移动平台提供新的接入通道. 在双网隔离环境下, 应部署安全隔离网闸和厂级MAS服务器. MAS服务器部署在内网核心业务区, 对内与本地业务服务器对接, 对外与移动终端对接. 在集团和基层单位, 通过对安全隔离网闸、SSL VPN等进行设置, 确保只能访问到内网的反向代理服务器.

网络线路升级后, 共有2+N条入口线路:

集团线路1: 移动终端通过集团办公Wi-Fi接入, 可直接访问集团和各单位的MAS服务在集团侧反向代理服务器映射到安全隔离网闸DMZ区的地址.

集团线路2: 移动终端通过移动网络或其他Wi-Fi的互联网接入集团侧.

(1) EMM服务器均通过反向代理服务器代理.

(2) 接入VPN后, 访问集团和各单位MAS的反向代理服务器映射到安全隔离网闸DMZ区的地址.

各基层单位线路N: 移动终端通过厂内LTE或Wi-Fi接入, 可直接访问集团和各单位MAS的反向代理服务器映射到安全隔离网闸厂内局域网侧的地址.

1.3 系统应用架构

系统应用架构包括提供基础服务的通用功能模块和业务功能模块^[5–10], 如图4.

基础功能模块包括: 移动门户、VPN连接、身份认证、智能诊断、推送服务、应用商店等.

业务功能模块包括: 集团统一建设模块例如生产经营、环保监督、协同办公、统一待办、通知公告、生产管理、通讯录等. 基层单位包括例如移动点巡检、到岗到位、生产监控信息等.

1.4 系统安全架构

系统安全架构应从网络、应用、数据、终端等多方面进行设计, 形成完整的安全防护体系^[11–16].

(1) 网络安全: 通过SSL VPN建立安全网络接入通道, 采用WPA2-PSK(AES)加密算法管理设备接入办公Wi-Fi, 并做设备准入控制. 通过安全隔离网闸、VPN等设置最小访问范围.

(2) 应用安全: 通过反向代理设置最小服务访问范围. 采用多重身份认证机制, 设置设备白名单并进行绑定. 采用应用级SSL加密. 密码设置防穷举攻击机制. 采用系统用户停用机制. 可根据需要将用户锁定. 对用户操作进行详细的记录.

(3) 数据安全: 按照最小缓存策略设计, 内部文件以加密图片形式传输并自动清理缓存. 用户名、密码均加密存储. 应用传输时数据使用高强度算法加密.

(4) 终端安全: 移动终端设置例如开机密码、锁定屏幕等机制, 防止手机终端被盗用带来的隐患. 安装安全防护软件, 减少病毒威胁, 阻止越权访问, 并实现重要数据的远程擦除功能.

2 移动平台两级应用优化研讨

为了满足对基层单位个性化业务的完整支持, 既统一标准又能够柔性适应各单位本地业务需求, 保证广域网中断的情况下还能够部分使用业务, 移动平台升级为多网络入口, 也相应增加了技术复杂性. 为实现不同网络环境下的无缝切换, 移动平台的两级应用按照以下原则进行优化:

(1) 用户无论属于集团总部还是基层单位, 都可以使用具有权限的业务功能.

(2) 移动端无论处于集团总部、基层单位还是其他网络位置, 都能够以最佳方式正确访问具有权限的业务功能.

(3) 自动判断当前网络环境, 采用适用的方式保证系统的持续访问.

本文从身份认证、接口服务、网络环境无缝切换等方面对两级应用优化进行讨论.

2.1 身份认证的优化

身份认证主要包括以下两类: 集团公司业务和部分基层业务接入的集团的统一身份认证, 其他基层单位业务采用的本地认证. 按照以上原则, 身份认证需要做以下优化:

(1) 初始化身份认证: 在首次使用移动门户APP时, 应通过集团入口进行认证. 建立VPN通道后, 使用集团统一身份认证帐号进行认证, 由集团MAS提供身份认证接口. 如果认证成功, 则在EMM中将此移动设备加入白名单, 并绑定身份, 以后启动移动门户APP时只需定期更新集团统一身份认证信息, 但不需要频繁输入. 移动端相应增加保护密码, 例如文本密码、手势密码或指纹密码等.

(2) 日常身份认证: 无论用户的网络状态如何, 客户端都会在后台向集团MAS接口发起统一身份认证. 如果通过认证, 则可使用全部集成到集团的业务模块. 对于基层单位本地在线业务模块, 则另行通过本地MAS进行身份认证. 对于需要离线使用的模块, 在该模块每次认证成功后, 允许免登录使用, 待下次联网使用时, 再次进行身份认证, 通过认证后同步业务数据. 如移动门户APP启动时由于网络原因未完成某类型的身份认证, 则对应的模块不可用, 当网络状态发生改变时, 移动门户APP会再次发起身份认证, 通过认证后自动点亮相关模块.

2.2 接口服务的优化

为实现不同网络环境下移动接口服务的最大可用性, 方便使用和维护, 按照以下思路优化部署移动接口服务:

(1) 分别通过各单位MAS服务处理本单位侧业务, 即: 集团MAS为接入集团统一身份认证的所有系统提供业务处理接口; 基层单位MAS为其他本地业务系统提供业务处理接口. 这样, 若发生例如广域网中断的情况, 基层单位用户可以通过本地线路使用本地业务功能, 通过集团线路2使用已接入集团的业务功能.

(2) 每个网络线路上内网的反向代理服务器均发布集团和基层单位MAS的服务, 即: 集团反向侧代理服务器将集团MAS和各基层单位MAS的业务接口全部进行代理, 各单位反向代理服务器将集团MAS和本单位MAS的业务接口进行代理. 这样, 只要基层用户的移动终端能够接入本单位线路或集团线路中的任何一条, 都可以使用该用户具有权限的全部业务功能.

反向代理技术是由代理服务器作为应用服务的前置机, 接收用户的访问请求并转发到相应的应用服务器, 再将应用服务器的响应结果返回给用户, 反向代理过程对于用户是无感知的. 相比较于其他常用的反向代理服务软件, Nginx是一款轻量级的产品, 其内存占用少, 业务扩展性强, 并发能力强, 具有很高的可靠性和稳定性, 可支持企业移动平台所使用的HTTP和HTTPS协议, 适用于企业级中小型应用, 在同类型的反向代理服务软件中表现较好^[17].

本文中集团侧将Nginx反向代理服务器分别部署在DMZ区(Nginx_G1)、内网区(Nginx_G2). 每个基层单位在本单位内网区部署一台Nginx反向代理服务器(用Nginx_N代表). 通过配置MAS服务代理, 并提供统一的域名HOST_mas, 无论用户处于集团网络还是厂级网络, 都可根据移动端不同的业务请求转发至不同的MAS服务端, 便于系统开发和维护.

2.2.1 集团接口服务的代理

集团接口服务的代理如图5所示.

(1) 集团MAS服务器Mas_G内网地址为IP_mG, 对外提供业务接口、推送消息接口、管理后台三项服务.

(2) 集团反向代理Nginx_G2地址为IP_nG2, 在Nginx_G2上配置Mas_G的代理访问至IP_mG. 对MAS管理后台URL进行过滤, 只对外提供业务接口、推送消息接口两项服务.

(3) 厂级反向代理Nginx_N地址为IP_nN, 在Nginx_N上配置Nginx_G2的代理访问至IP_nG2, 将集团业务接口发布至Nginx_N.

(4) 安全隔离网闸Gap_G的DMZ端地址为IP_gG, 在Gap_G上配置将内网Nginx_G2地址映射为DMZ端地址IP_gG和端口PORT_mas, 将MAS提供的对外服务发布至外网DMZ区.

(5) 在外网DMZ区域名服务器和VPN移动应用环境配置中, 将域名HOST_mas指向Gap_G的DMZ端地址IP_gG. 确保通过办公Wi-Fi或VPN接入的终端使用统一的域名访问MAS服务.

(6) 反向代理Nginx_G1地址IP_nG1, 在Nginx_G1上配置MAS代理访问至IP_gG, 代理推送接口.

(7) 将互联网域名HOST_app指向外网防火墙FW_G的互联网地址IP_fG, 在FW_G中配置将Nginx_G1绑定域名HOST_app.

(8) 配置Nginx_G1, 对MAS业务接口URL进行过滤, 只允许通过域名HOST_app访问MAS服务接口, 只对外推送消息接口一项服务.

(9) EMM的配置同理, 将自动升级、设备管理接口发布至互联网.

2.2.2 厂级接口服务的代理

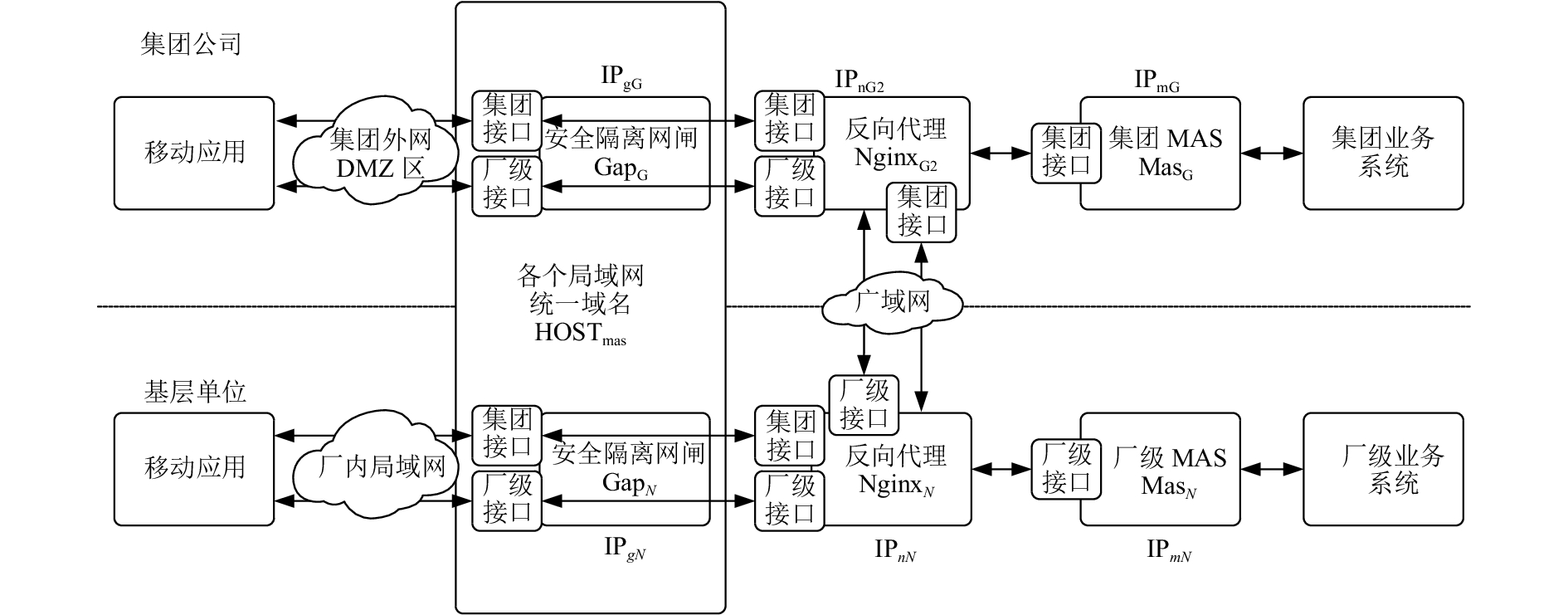

厂级接口服务的代理如图6所示.

(1) 厂级MAS服务器Mas_N内网地址为IP_mN, 对外提供业务接口、管理后台两项服务.

(2) 厂级反向代理Nginx_N地址为IP_nN. 在Nginx_N上配置Mas_N的代理访问至IP_mN, 代理厂级业务接口.

(3) 在Nginx_G2上配置Nginx_N的代理访问至IP_nN, 代理来自于Nginx_N的厂级业务接口. 对于多家基层单位, 以此方法分别配置厂级业务接口的代理.

(4) 厂级安全隔离网闸Gap_N的DMZ端地址为IP_gN, 在Gap_N上配置将内网Nginx_N地址映射为外部地址IP_gN和端口PORT_mas. 将MAS服务DMZ区域名HOST_mas指向Gap_N的DMZ端地址IP_gN.

2.3 网络环境无缝切换的优化

用户无论处于移动网络、外部Wi-Fi还是办公Wi-Fi, 在改变所处网络环境后, 系统都能够在新环境中自动连接, 实现用户基本无感知的无缝切换.

(1) 配置办公Wi-Fi列表: 在EMM服务上维护各单位适用的办公Wi-Fi列表. 移动门户APP完成用户绑定后, 根据用户所在单位下载相应的办公Wi-Fi列表, 每次接入EMM服务认证时, 检测是否有新版本的办公Wi-Fi列表, 如有则进行更新, 确保办公Wi-Fi列表处于最新状态.

(2) 网络状态切换时的处理策略: 当移动端接入网络状态切换后, 若未处于办公Wi-Fi下, 则自动尝试通过互联网(集团线路1)建立至集团VPN的安全通道; 若处于办公Wi-Fi列表所包含名称的网络中, 则访问域名为HOST_mas的服务端, 判断是否为办公Wi-Fi. 若能够访问域名为HOST_mas的服务端, 则处于办公Wi-Fi, 可正常开展业务; 若不能访问, 则在下次网络状态切换之前, 都认为移动端处于非办公Wi-Fi下, 标记该状态并自动尝试通过互联网建立集团VPN安全通道. 此时, 只要移动端能够访问互联网, 或处于企业内部办公Wi-Fi网络中, 都能够访问域名为HOST_mas的服务端, 并通过当前线路的代理服务与MAS对接; 由于不同的MAS服务各司其职, 反向代理服务只是转发数据, 不另外生成会话, 所以网络切换后, 即使切换了代理服务也不会影响MAS的会话状态, 从而实现业务的无缝切换.

3 结语

本文在某发电集团企业的移动平台现状基础上进一步研究, 设计了双网隔离环境下支持两级应用的集团级移动平台, 通过网络架构升级, 以及对身份认证、接口服务和网络环境无缝切换的优化, 解决了系统两级应用的问题, 并进行了部分应用实践, 方案具有可行性, 为双网隔离环境的集团企业建设移动平台提供了一定的参考.
