引言

BP神经网络(Back-Propagation Neural Network), 是由Rumelhart和McCelland等科学家提出, 利用输入信号前向传播、误差反馈信号反向传播和梯度下降的原理, 并通过链式求导法则, 获取权值更新变化大小的依据, 使权值可以按照一定的大小进行更新, 达到减小误差、得到理想输出的一种算法. 常用于预测、回归问题的判别, 是目前应用最为广泛的神经网络之一^[1].

但传统BP神经网络, 比如: 学习率为固定值, 学习率设置偏大, 容易导致学习震荡甚至发散, 而无法收敛; 学习率设置偏小, 容易导致学习速率慢, 收敛过于缓慢; 对于这种由于学习率人为设定不合理的问题, 不能较好地建立输入输出的非线性映射关系, 而导致BP神经网络难以推广应用^[2].

针对BP神经网络学习率的人为设定不合理的问题, 本文提出基于权值变化的自适应学习率模型, 改进了传统神经网络的固定学习率设置不合理的弊端; 并将正态分布结合神经网络的误差函数, 加快收敛速度; 利用梯度上升法, 以保证正态分布的合理应用.

1 神经网络

对于三层BP神经网络, 输入X₁、X₂、X₃…X_n, 输出为Y, 隐含层输入权值为 $W_{ij}^L$ , 输出层权值为 $W_{ij}^{L + 1}$ , ${b_j}$ 为阈值, L为层数, ij表示前层第i个的和后层第j个神经元, $f( \cdot )$ 表示激活函数^[3]. 隐层神经元净输入值为:

$S = W_{ij}^L \times {X_n} + b_j^L$

(1)

激活函数 $f( \cdot )$ 采用Sigmoid函数, 激活后的值域为(0, 1), 即:

$f(S_j^L) = X_{ij}^L = \frac{1}{{1 + {{e }^{ - S_j^L}}}}$

(2)

$f( \cdot )$ 的导数为:

$f{(S_j^L)^\prime } = f(S_j^L) \times (1 - f(S_j^L))$

(3)

期望输出用d表示, 实际输出为Y; 误差函数err的表达式为^[4]:

$err = {\sum {\left\| {d - Y} \right\|} _2}$

(4)

式(4)可以看出, 存在理想极小值点err=0, 但实际很难达到该点, 通常是根据误差反向传播与梯度下降法^[5], 多次迭代更新权值, 使实际输出Y无限逼近期望输出d, 达到误差err逼近0的目的^[6–9].

2 正态分布模型和自适应学习率的BP神经网络 2.1 正态分布模型

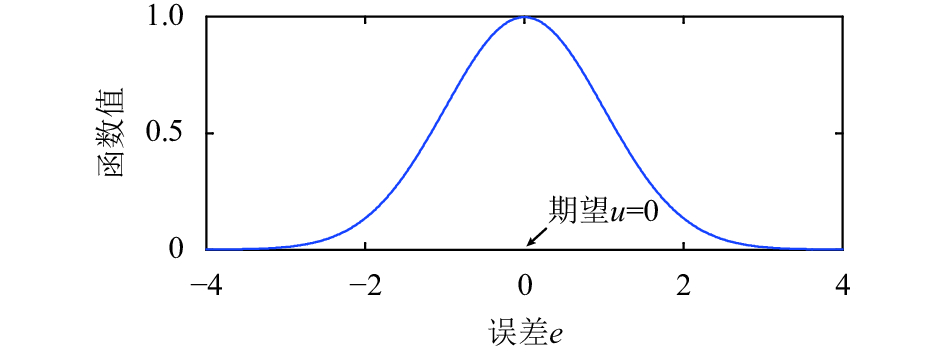

引入正态分布模型到BP神经网络中, 将误差err作为正态分布函数的自变量, 令正态分布模型的期望u为0, 正态分布函数值取得最大值, 误差err趋近于u, 如图1.

当期望u=0时, 正态分布函数:

$g = \frac{1}{{\delta \times \sqrt {2\pi } }} \times {e ^{ - {{(\frac{{err}}{\delta })}^2}}}$

(5)

网络训练目标是取得正态分布函数最大值, 目标达成, 则网络误差为0, 权值更新达到最佳状态.

本文借鉴用于取得局部最小值的梯度下降法(要求误差函数为凹函数)思想, 反向推理, 采用梯度上升法(要求误差函数为凸函数)寻找正态分布的最大值.

以图1和式(5)为例, 解释梯度上升法能取得局部最大值的原理:

$en = err + {g^\prime } \times \alpha $

(6)

当 $err < 0,{g^\prime } > 0$ 时, $en > err$ ,

当 $err > 0,{g^\prime } < 0$ 时, $en < err$ ,

当 $err = 0,{g^\prime } = 0$ 时, $en = err$ ; 此时g取得最大值. 其中, en为err更新后的误差值, $\alpha $ 为学习率, 值域为(0, 1).

2.2 自适应学习率模型

提出基于权值变化的自适应学习率定义为:

$\beta (t) = \frac{2}{{1 + {{e }^{ - \left| t \right| \times {{10}^n}}}}} - 1$

(7)

其中t是BP神经网络的权值变化:

$t = \frac{{\partial err}}{{\partial W_j^L}} = \frac{{\partial err}}{{\partial f(S_j^L)}} \times \frac{{\partial f(S_j^L)}}{{\partial S_j^L}} \times \frac{{\partial S_j^L}}{{\partial W_j^L}}$

(8)

${{\beta }}(t)$ 函数曲线图为图2.

图2中n为β的倾斜参数. 由式(7)、式(8)及图2可以得出结论, 当训练接近理想时, 权值的变化t趋于极小的值, 此时学习率β也是一个极小的值, 不利于训练的进行, 于是用 ${10^{{n}}}$ 扩大t的值, 调整β函数对t的敏感程度.

BP神经网路的误差函数 $err = {\sum {\left\| {d - Y} \right\|} _2}$ 为二次函数, 如图3所示, 是一个一般二次函数及其导数的示意图, 通过二次函数示意图解释本文提出的自适应学习率的特性. 本文提出基于权值变化的自适应学习为 $\beta (t) = \displaystyle\frac{2}{{1 + {{e }^{ - \left| t \right| \times {{10}^n}}}}} - 1$ , 其中t为权值的变化, 即误差曲面函数的梯度, 也就是如图3中的二次函数切线方程的斜率k, 于是 $t = k$ , $k = y/x$ ; 图中三点切线斜率分别为k1, k2, k0, 从图中可以看到在点 $(x0,y0)$ 处的导数的绝对值 $|k0| < |k1|$ , $|k0| < |k2|$ , 而学习率函数 $\beta (t) =$ $\displaystyle\frac{2}{{1 + {{e }^{ - \left| t \right| \times {{10}^n}}}}} - 1$ , 与t呈现正比例, 即与二次函数的斜率k呈现成比例, 则k对应的学习率分别为 $\beta 0$ , $\beta 1$ , $\beta 2$ , 于是有 $\beta 0 < \beta 1$ , $\beta 0 < \beta 2$ ; 在误差函数曲线没有收敛到极小值期间, 其权值变化为k1(或者k2), 在此期间, 随着训练进行, k1朝k0逼近, 于是 $\beta 1$ 向 $\beta 0$ 逼近, 即学习率 $\beta $ 渐变小, 在收敛的极小值点(X0, Y0)时, 学习率减小到 $\beta 0$ , 学习率达到最小值. 综上所述: 随着训练的进行, 权值的变化率逐渐变小, 学习率也逐渐变小, 达到自适应的目的.

对于现有固定学习率的神经网络, 学习率偏大, 容易产生震荡; 学习率偏小, 收敛速度慢, 网络拟合效果差, 不利于收敛; 本文提出的自适应学习率β, 根据权值变化自适应调整大小, 当权值变化大时, 此时学习率大; 当网络权值变化小, 学习率小(如图2); 在即将达到目标输出时, 误差接近极小值点, 误差曲面的梯度变化小, 即此时权值变化t较小, 从而学习率较小, 更有利于得到网络收敛, 对提高误差的精度, 具有显著的作用.

此外, 在每两个神经元之间, 其连接权值都有对应的学习率; 训练过程中, 每两个神经元的连接权值时刻在变化, 其对应的学习率也变化, 所以训练过程中, 产生数以万计的学习率, 以匹配权值的变化, 适应网络更新^[10].

针对现有的几种典型自适应学习率, 与本文的自适应学习率作对比:

1) 自适应全参数学习率Adagrad^[11–13]是使学习率参数自适应变化, 把梯度的平方根作为学习率的分母, 训练前期梯度小, 则学习率大, 训练后期, 梯度叠加增大, 学习率小; 由于累加的梯度平方根和越来越大, 学习率会逐渐变小, 最终趋于无限小, 严重影响网络收敛速度.

2) 牛顿法, 用Hessian矩阵替代学习率, 并结合梯度下降法, 虽然可得最优解, 但要存储和计算Hessian矩阵, 增大计算复杂度^[14,15].

3) 本文提出基于权值变化的自适应学习率, 利用参数10ⁿ调整学习率对权值变化的敏感度, 以至于不存在如Adagrad算法的学习率趋于无限小的弊端; 本文的自适应学习率, 只需把权值更新过程中权值的导数用于学习率中, 计算的复杂度远低于牛顿法^[16,17].

2.3 权值更新

采用误差反向传播方式更新权值, 使误差e更快的取得极小值.

由式(3)~(式6)、式(8)得误差偏导为:

$\frac{{\partial err}}{{\partial W_j^L}} = f(S_j^L) \times \left( {1 - f(S_j^L)} \right) \times (d - Y) \times {X_n}$

(9)

对于基于自适应学习率的网络权值更新, 依梯度下降法得权值更新为:

$Wn_j^L = W_j^L - \beta \times t$

(10)

正态分布模型的权值偏导为:

$\frac{{\partial g}}{{\partial W_j^L}} = \frac{{\partial g}}{{\partial err}} \times t$

(11)

由式(7)、式(9)、式(11)可得:

$\begin{array}{l}\displaystyle\frac{{\partial g}}{{\partial W_j^L}} = \displaystyle\frac{{ - 1}}{{\delta \times \sqrt {2\pi } }} \times {e^{ - {{\left( \displaystyle\frac{{err}}{\delta }\right)}^2}}} \times \displaystyle\frac{{err}}{{{\delta ^2}}} \times (d - y)\\[13pt]\;\;\;\;\;\;\;\;\;\;\;\;\;\; \times f(S_j^L) \times \left( {1 - f(S_j^L)} \right) \times {X_n}\end{array}$

(12)

式(12)可以看出, 网络训练后期, 误差err趋于极小的值, 此时权值变化不明显, 收敛速度慢; 为提高收敛速度, 提出解决方法为:

$err = \operatorname{sgn} (err) \times {e^{\left| {err} \right|}}$

(13)

利用式(13)左边的err代替原来的误差err, 其中sgn(err)为符号函数, 定义为:

${\mathop{\rm sgn}} (err) = \left\{\begin{array}{l}1,\;\;\;\;err \ge 0\\ - 1,\;\;err < 0\end{array} \right.$

(14)

对于正态分布模型, 依梯度上升法得权值更新:

$Wn_j^L = W_j^L + \alpha \times t$

(15)

其中Wn为W更新后的权值.

对于传统模型, 依梯度下降法得权值更新为:

$\begin{array}{l}Wn_j^L = W_j^L - \alpha \times t = W_j^L - \alpha \times \displaystyle\frac{{\partial err}}{{\partial W_j^L}}\\[15pt]\;\;\;\;\;\;\;\; \;= W_j^L - \alpha \times \displaystyle\frac{{\partial err}}{{\partial f(S_j^L)}} \times \displaystyle\frac{{\partial f(S_j^L)}}{{\partial S_j^L}} \times \displaystyle\frac{{\partial S_j^L}}{{\partial W_j^L}}\\[15pt]\;\;\;\;\;\;\;\;\; = W_j^L - \alpha \times (d - y) \times f(S_j^L) \times \left( {1 - f(S_j^L)} \right) \times {x_n}\end{array}$

(16)

正态分布模型与自适应学习率结合, 依梯度上升法得权值更新为:

$Wn_j^L = W_j^L + \beta \times \frac{{\partial g}}{{\partial W_j^L}}$

(17)

结合式(7)、式(13)、式(14)、式(17)得权值更新为:

$\begin{array}{l}Wn_j^L = W_j^L + \left(\displaystyle\frac{2}{{1 + {{e }^{ - \left| t \right| \times {{10}^n}}}}} - 1\right) \times \displaystyle\frac{1}{{{\delta ^2}}} \times \displaystyle\frac{{ - 1}}{{\delta \times \sqrt {2\pi } }} \\[15pt]\;\;\;\;\;\;\;\;\;\;\;\;\;\times {e ^{ - {{(\frac{{err}}{\delta })}^2}}} \times {\mathop{\rm sgn}} (err) \times {e ^{\left| {err} \right|}}\\[13pt] \;\;\;\;\;\;\;\;\;\;\;\;\;\times f(S_j^L) \times (d - y) \times \left( {1 - f(S_j^L)} \right) \times {X_n}\end{array}$

(18)

式(18)为结合梯度上升、正态分布模型、自适应学习率的权值更新方式, 与传统权值更新方式(式(16))相比, 改进后权值变化系数为:

$\begin{array}{l}\left(\displaystyle\frac{2}{{1 + {{e }^{ - \left| t \right| \times {{10}^n}}}}} - 1\right) \times {\mathop{\rm sgn}} (err)\times\displaystyle\frac{1}{{{\delta ^3} \times \sqrt {2\pi } }} \times {e^{\left| {err} \right| - {{(\frac{{err}}{\delta })}^2}}}\end{array}$

(19)

令 ${\delta ^2} = 2$ , 则 ${e ^{\left| {err} \right| - {{(\frac{{err}}{\delta })}^2}}} = {e ^{\frac{{1 - {{\left( {\left| {err} \right| - 1} \right)}^2}}}{2}}}$ .

网络的参数经过归一化后, 训练过程满足: $0 \leqslant \left| {err} \right| \leqslant 1$ , 可得在网络训练初期, 误差 $\left| {e{\rm{rr}}} \right|$ 较大, 则 ${e ^{\frac{{1 - {{\left( {\left| {err} \right| - 1} \right)}^2}}}{2}}} \in \left[ {1,e } \right]$ 较大, 权值更新 $Wn_j^L - W_j^L$ 较大, 从而加快网络收敛速度, 提高网络训练效率; 训练后期, 误差变小, 该系数趋于1, 对训练无明显影响.

3 实验验证

采用经典XOR问题, 验证改进BP网络; 标准XOR问题与验证XOR问题如表1.

先用标准XOR问题对神经网络训练, 再用接近标准XOR输入对神经网络验证, 比较验证输出与标准输出, 判断优劣.

3.1 带正态分布的固定学习率模型与传统模型对比

设定学习率: 0.5, 误差限默认: 0.000 001, 迭代次数默认10 000次, 得基于正态分布模型的BP网络和传统BP网络误差曲线, 如图4.

XOR异或问题的验证输出为表2.

从图4、表2可以看出, 基于正态分布模型改进后的网络, 其误差是传统模型的1/25, 误差明显降低, 且验证结果更接近于标准输出.

分别比较不同学习率和不同训练次数之间的误差, 如表3.

从大量实验可以看出, 基于正态分布模型的BP网络与传统BP网络模型相比, 具有更小的误差或更快的迭代速度. (带*为改进模型实验误差, 带**为传统模型实验误差).

3.2 自适应学率模型与固定学习率模型对比

自适应学习率的倾斜参数n设为3. 以权值变化作为自适应学习率变化依据, 采用梯度下降法更新权值. 得隐含层自适应学习率变化曲线, 图5所示.

可以看出, 学习率是随权值的变化而自适应变化, 每一轮迭代后, 权值变化不同, 导致学习率不同; 训练后期, 权值变化减小, 学习率减小, 自适应学习率相应减小.

对于固定学习率, 采用自适应学习率的算术平均值: 0.4567, 将改进型自适应学习率与固定学习率训练结果作对比, 如图6.

XOR异或问题的验证输出为表4.

可以看出, 自适应学习率模型的误差为固定学习率模型的1/2.2, 并且验证结果更接近标准XOR异或问题.

3.3 自适应学习率的正态分布模型与固定学习率模型对比

倾斜系数为3, 可得自适应性学习率的变化与训练次数之间的关系为图7.

固定学习率采用自适应学习率的算术平均值: 0.1459, 与带自适应学习率和正态分布模型的BP神经网络对比, 如图8.

XOR异或问题的验证输出为表5.

从图8、表5可以看出, 改进BP神经网络的误差是传统模型的1/55, 改进的BP神经网络性能明显优于传统模型.

4 结束语

本文提出基于权值变化的自适应学习率、结合梯度上升法的正态分布模型, 提升BP神经网络的运算效率; 理论分析了提高收敛速度、降低误差的原理, 通过仿真结果表明, 改进后的BP神经网络在提高收敛速度、降低误差方面具有更好的成效.
