Improvement of Image Matching Method Based on SIFT
YI Fei, XU Shan-Shan
College of Information Engineering, Xiangtan University, Xiangtan 411105, China
Foundation item: Key Lab Open Fund of Hunan Province during 12th “Five-Year Plan”(2015IM05)
Abstract: SIFT algorithm is a classic method of image matching, but there are large amount of calculation and high time complexity. To solve these problems, we put forward an improved SIFT algorithm in this study. According to the eight gradient directions, we divided the 128 dimensional data of the SIFT algorithm into eight groups, and redefined the key point information. According to the new key point information, it generates new order descriptors. In this way, it will reduce the amount of calculated quantities, so as to improve the efficiency of the algorithm. The experiment shows that the improved algorithm keeps the advantages of the original algorithm, and greatly improves the efficiency of the algorithm without reducing the precision of the original algorithm.
Key words: SIFT algorithm     image matching     key point matching     descriptor

1 引言

Lowe[1]在1999年提出的SIFT算法是图像匹配算法中鲁棒性比较好的一种算法, 也是目前比较成功的一种算法, 该算法具有良好的平移特性, 并且对光照、尺度变化保持不变性. 但是SIFT算法对每个关键点形成一个4×4×8=128维的描述子, 计算量大；同时, 对于边缘点较少的图像, 提取的关键点较少. 因此, 国内外许多学者针对SIFT算法进行了深入的研究, 并提出了许多改进算法[215]. 例如, Bay等[2]提出了SURF算法, 其通过计算积分图像和Fast-Hessian矩阵, 大大提高了关键点检测速度, 但它的旋转不变性比SIFT算法差. YanKe[3]在2004年提出了PCA-SIFT算法, 其对SIFT特征描述符采用PCA降维, 大幅减少了运算时间, 但角点的检测精度有所降低, 在实际应用中效果不太理想. 林晓帆[4]提出了基于SURF描述子的遥感图像配准, 在算法匹配效率上得到了极大的改进, 但该算法重点关注遥感图像的配准. 芮挺[5]等提出了基于SIFT描述的Harris角点多源图像配准, 在匹配效率和精度两方面都有很好的改进. 张少敏[6]提出了融合SIFT特征的熵图估计医学图像非刚性匹配, 实现了具有良好鲁棒性的医学图像配准. 这些都是基于某个领域内对匹配算法的改进, 适用范围有一定的局限性. 还有学者[710]提出对数据进行分组处理, 但是没有对分组进行规则限制, 导致匹配率降低.

2 SIFT算法简介 2.1 尺度空间极值检测

 $L(x,y,\delta ) = G(x,y,\delta )*I(x,y)$ (1)

 $G(x,y,\delta ) = \frac{1}{{2\pi {\delta ^2}}}{e^{ - ({x^2} + {y^2})/2{\delta ^2}}}$ (2)

 \begin{aligned} D(x,y,\delta ) & = (G(x,y,k\delta ) - G(x,y,\delta ))*I(x,y) \\ & = L(x,y,k\delta ) - L(x,y,\delta ) \\ \end{aligned} (3)

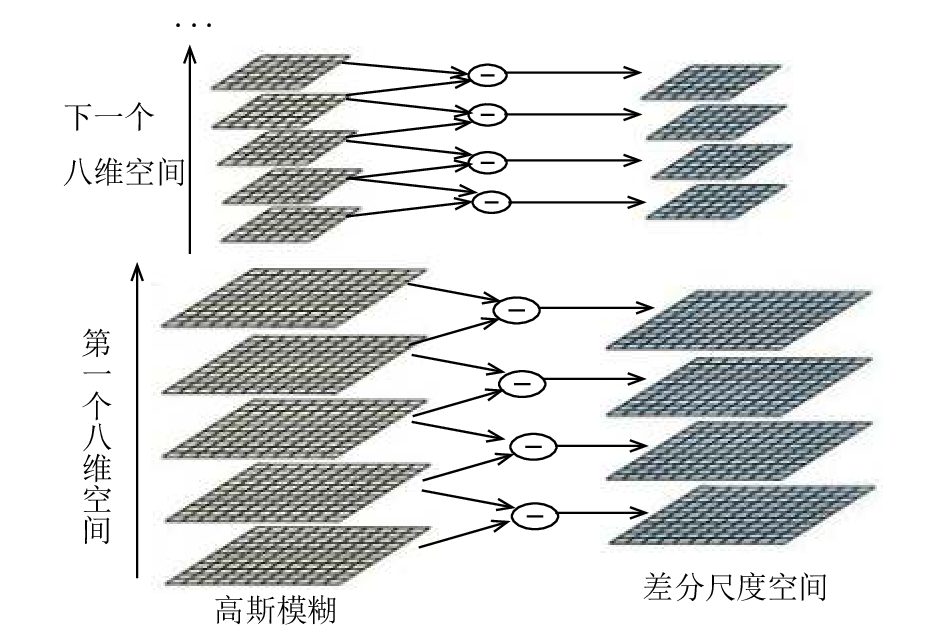

 图 1 高斯差分尺度空间

2.2 关键点生成

(1)关键点检测; 为了寻找尺度空间的极值点, 每一个采样点要和它所有的相邻尺度对应的26个点进行比较, 如果它是其中的最大或最小值时, 就认为该点是图像在该尺度下的一个关键点, 图2所示为尺度空间寻找到极值点.

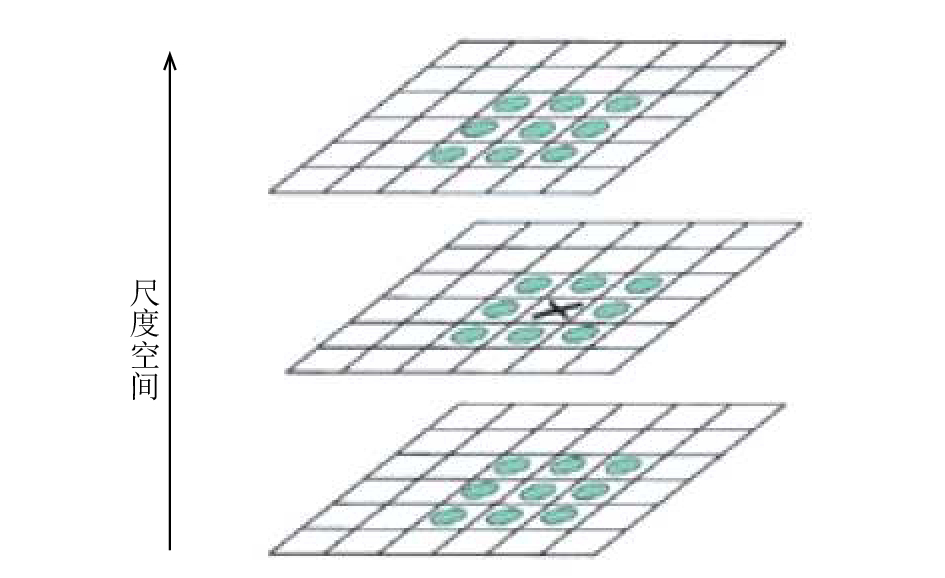

 图 2 关键点

(2)不合格关键点的剔除; 利用泰勒二次展开式(公式(4))拟合曲线, 然后通过该点尺度位置2×2的Hessian矩阵(公式(5))计算其主曲率, 来去掉高斯差分尺度空间局部曲率不对称的关键点.

 $D(x) = D + \frac{{\delta {D^{\rm{T}}}}}{{\delta x}}x + \frac{1}{2}{x^T}\frac{{{\delta ^2}D}}{{\delta {x^2}}}x$ (4)
 $H = \left[ {\begin{array}{*{20}{c}}{{D_{xx}}}&{{D_{xy}}}\\{{D_{xy}}}&{{D_{yy}}}\end{array}} \right]$ (5)
2.3 关键点特征信息的建立

(1)确定关键点主方向; 关键点邻域像素的梯度方向分布特性为每个关键点指定方向参数, 使算子具备旋转不变性. 利用梯度直方图统计邻域像素的梯度方向, 梯度直方图的范围是0～360度, 其中每45度一个柱, 总共8个柱, 或者每10度一个柱, 总共36个柱, 计算时一般采用8个柱的方式. 公式(6)和公式(7)为幅值和梯度方向计算方法.

 $\begin{array}{l}m(x,y) =\\\sqrt {{{(L(x + 1,y) - L(x - 1,y))}^2} + {{(L(x,y + 1) - L(x,y - 1))}^2}} \end{array}$ (6)
 $\begin{array}{l}\theta (x,y) =\\\alpha \tan 2((L(x,y + 1) - L(x,y - 1))/(L(x + 1,y) - L(x - 1,y)))\end{array}$ (7)

(2)直方图中的峰值就是主方向, 其他达到最大值80%的可作为辅助方向. 这时, 每个关键点有三个特征信息; 位置、所处尺度、方向.

(3)建立描述子; 确立好主方向后, 将坐标轴旋转为关键点的方向, 以确保图像旋转不变性. 以关键点为中心取4×4的像素点区域, 如图3所示. Lowe[1]建议描述子使用在关键点尺度空间内4×4的像素点区域中计算的8个方向的梯度信息, 共4×4×8=128维向量表征.

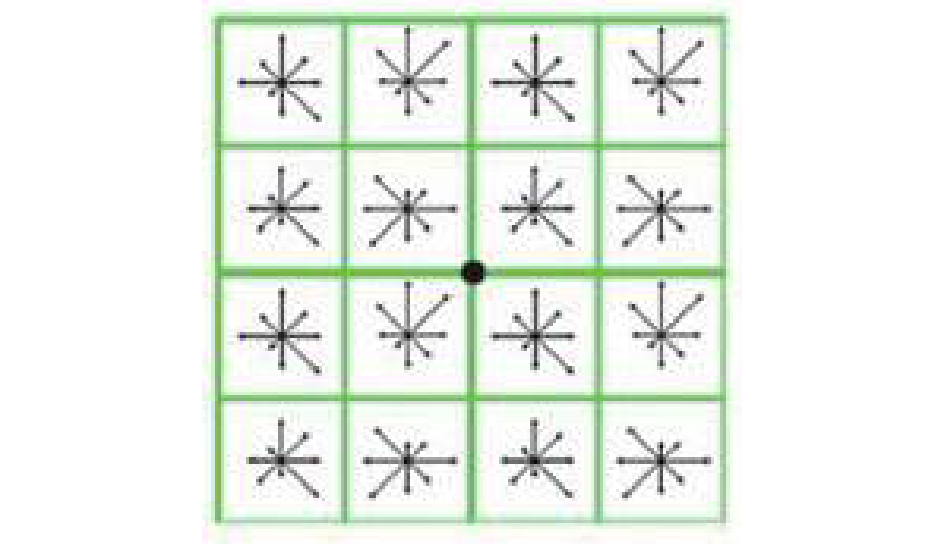

 图 3 关键点的4×4像素点区域

3 算法的改进

(1)关键点特征信息的改造; 原算法每个关键点包含三个特征信息; 位置、所处尺度、方向. 由于梯度模值越大, 即箭头越长, 所表示该方向所占关键点方向比重越大. 因此, 本文根据梯度模值即箭头长度大小, 由大到小建立索引(如图4所示), 若大小相同, 则按照逆时针方向顺序设置. 加入索引后, 并不改变该关键点的主方向. 加入索引后, 方便在进行匹配时的检索处理, 提高运行效率. 因此, 本文每个关键点包含四个特征信息; 位置、所处尺度、方向、索引.

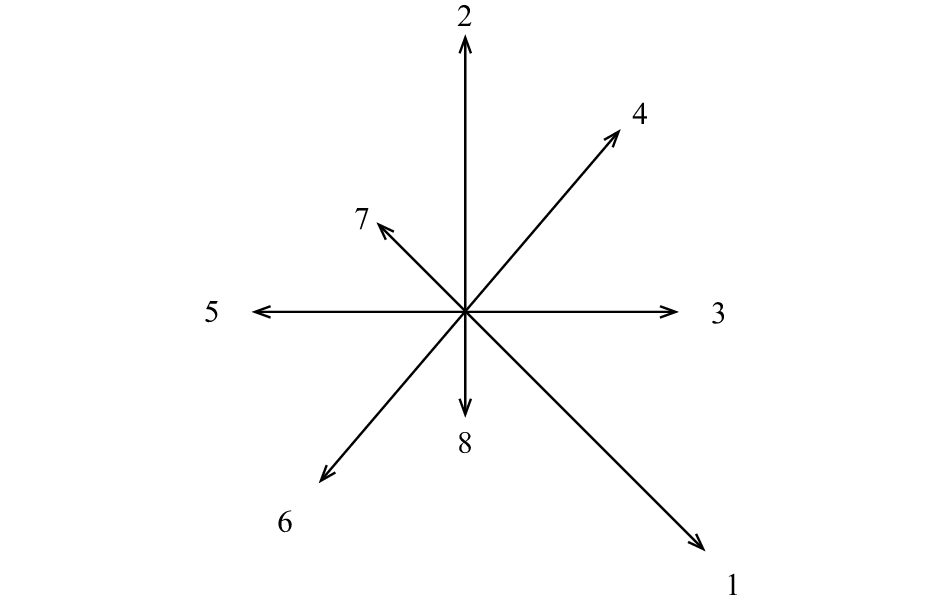

 图 4 关键点梯度方向的索引

(2)关键点描述子的分解; 原SIFT算法表征描述子的是128维向量. 根据关键点梯度方向的8个索引方向, 可将原描述子的128维向量分成8组16维的向量. 每组数据可以单独计算, 也可以并行处理, 提高效率. 这样, 得到关键点的8组16维向量的描述子.

4 算法的实现

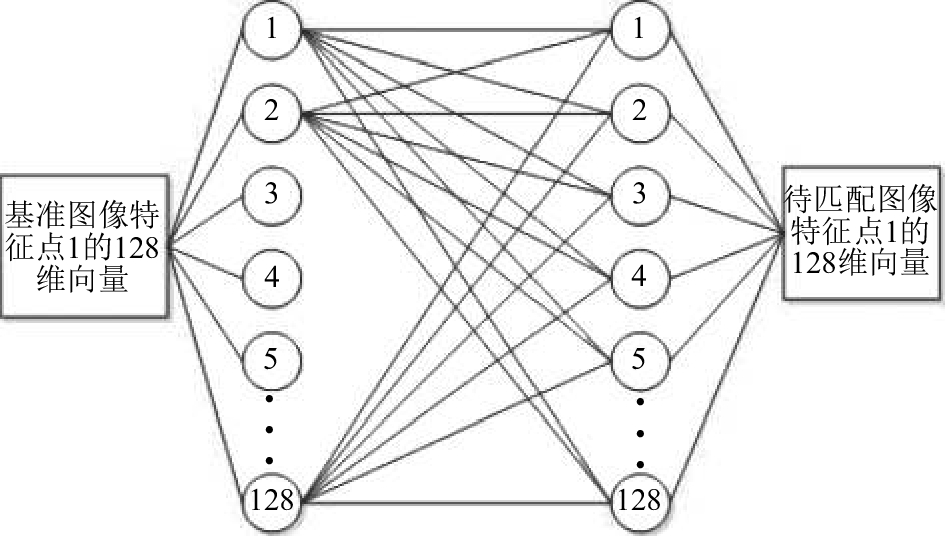

 图 5 原SIFT算法的匹配方式

1) 建立尺度空间, 得到极值点, 根据Hessian 矩阵得到图像的关键点;

2) 根据关键点邻域梯度方向, 利用梯度直方图, 得到关键点的梯度方向;

3) 根据关键点的梯度方向建立索引, 构建关键点的四个特征信息; 位置、所处尺度、方向、索引;

4) 根据索引号, 建立关键点的8组16维向量的描述子;

5) 根据关键点的描述子进行匹配.

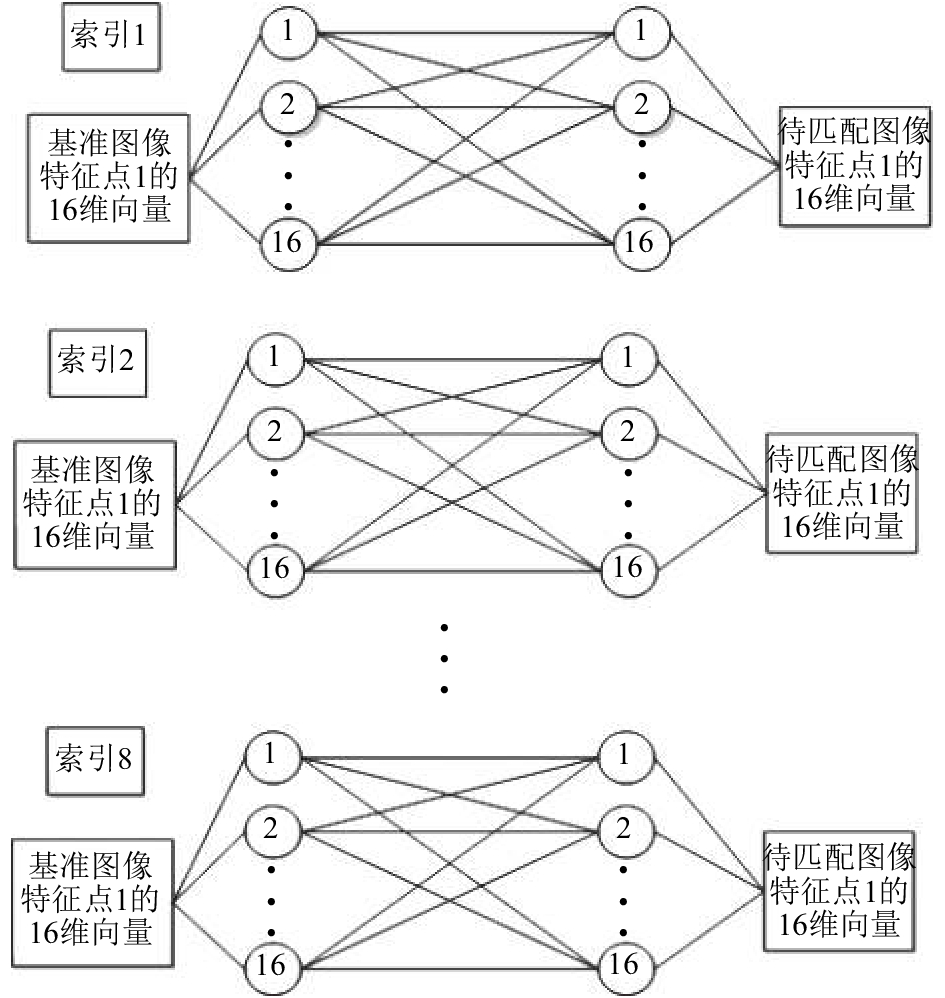

 图 6 本文算法的匹配方式

5 实验结果及分析

5.1 不同关键点数量测试

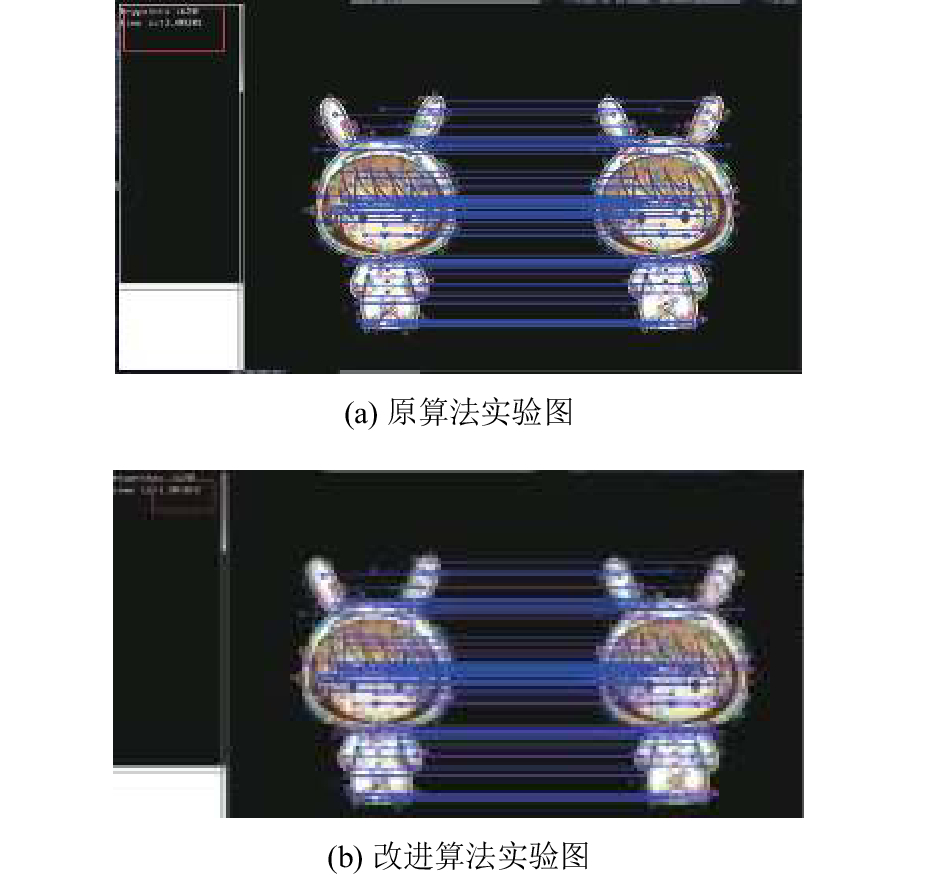

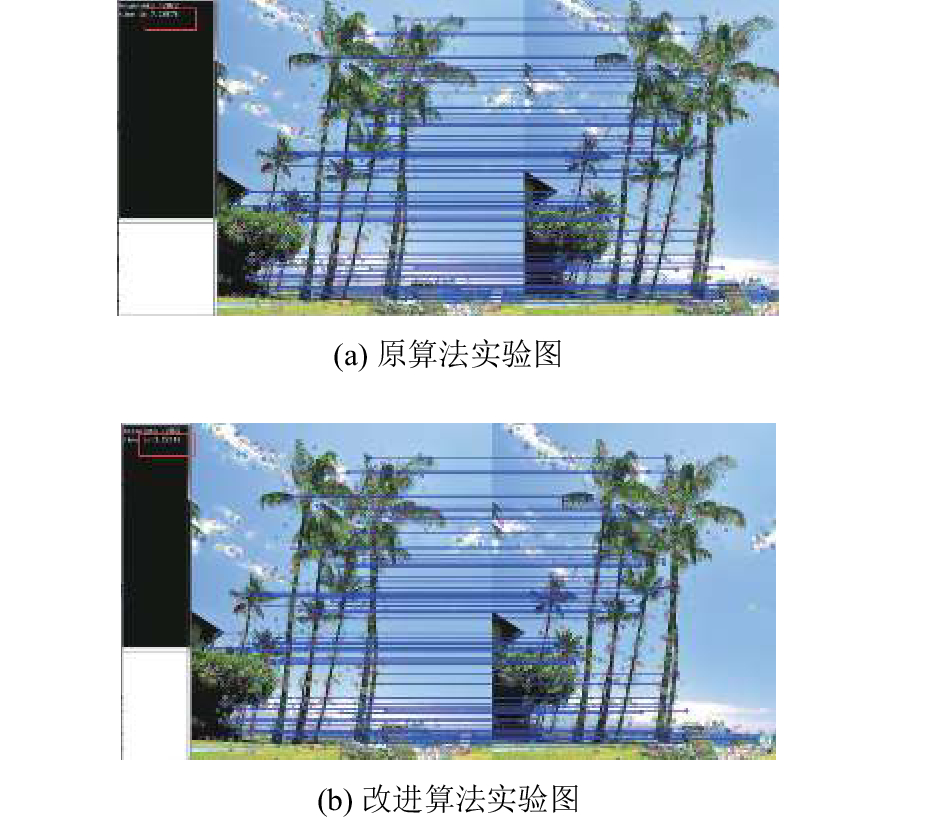

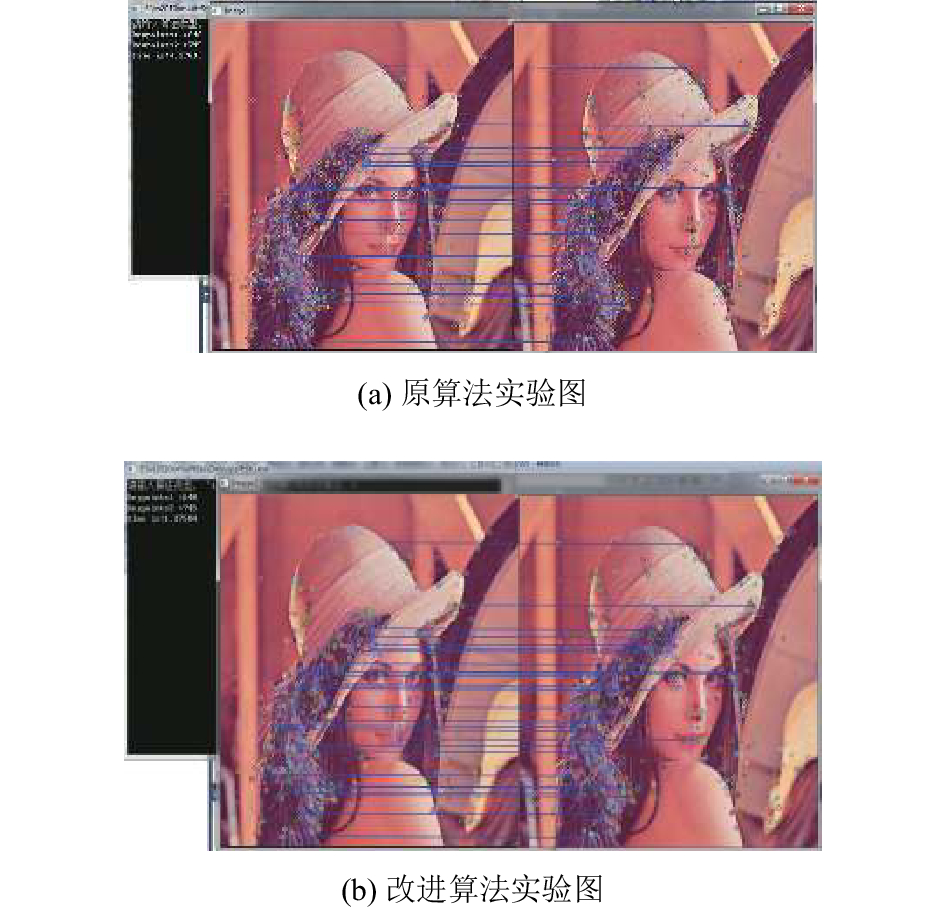

 图 7 A组实验对比图

 图 8 B组实验对比图

 图 9 C组实验对比图

5.2 像尺度变换后的配准测试

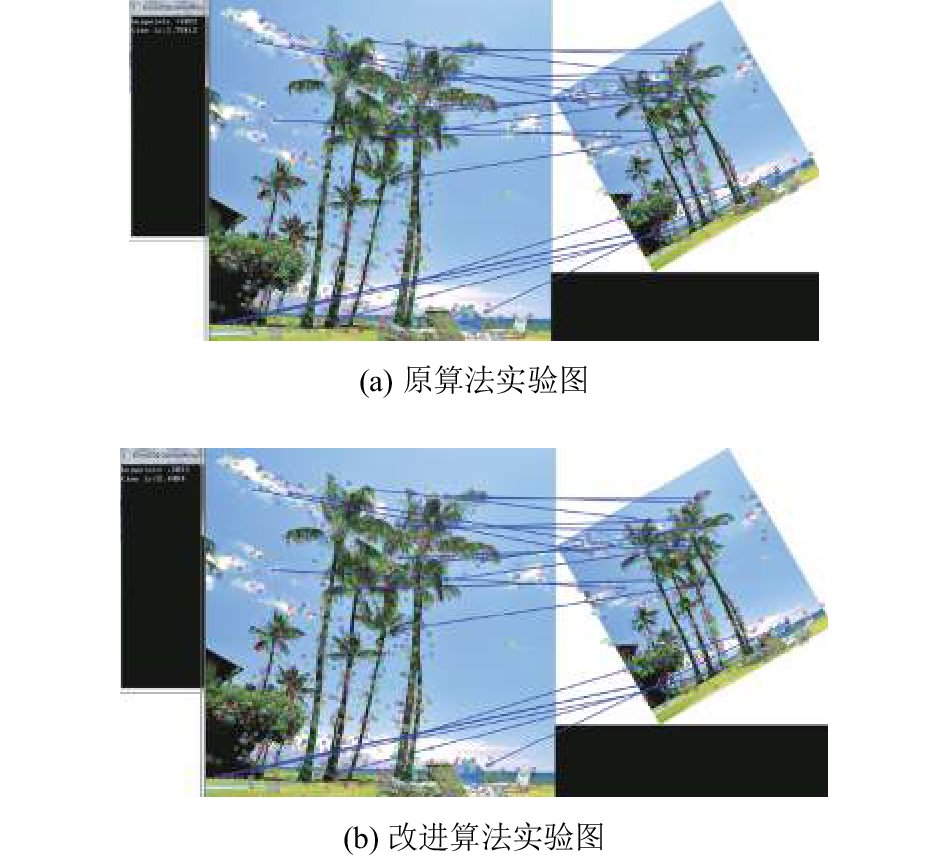

 图 10 A组原算法与改进后算法的对比

 图 11 B组原算法与改进后算法的对比

5.3 光照、遮蔽测试

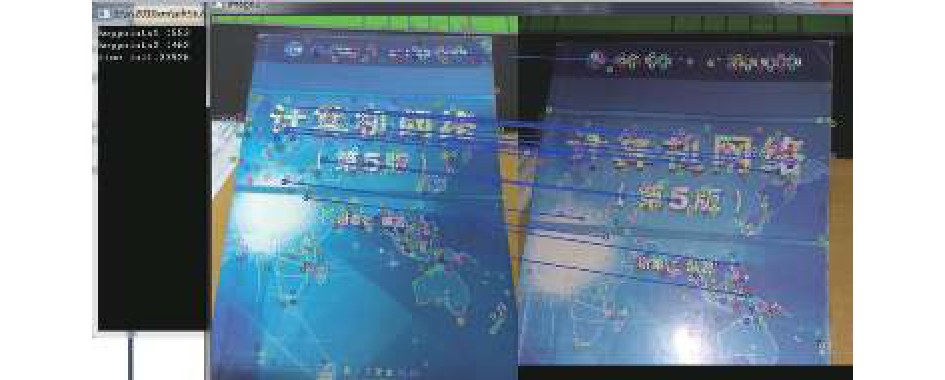

 图 12 A组原算法光照

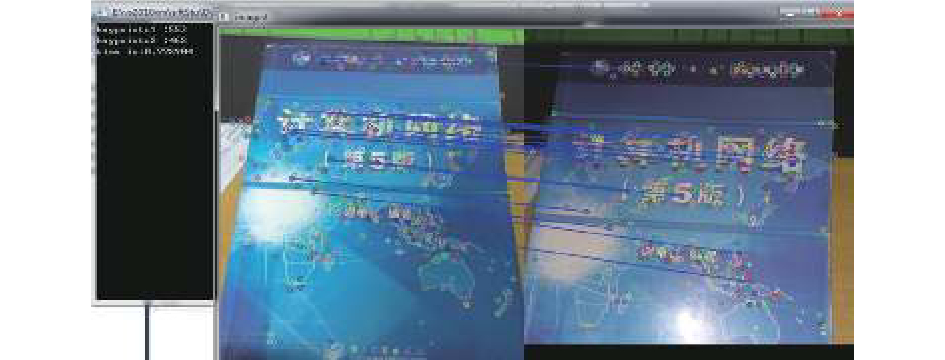

 图 13 A组改进后算法光照

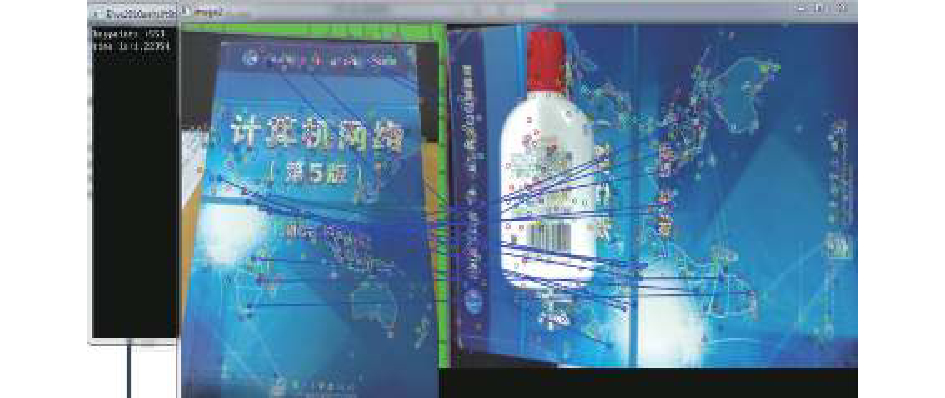

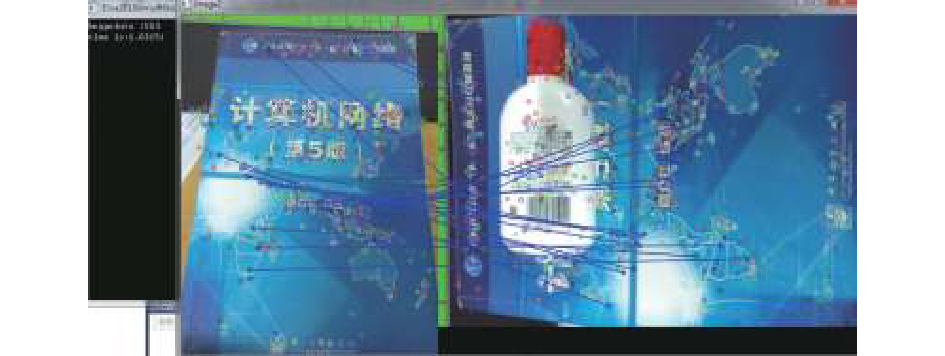

 图 14 B组原算法遮蔽

 图 15 B组改进后算法遮蔽

A组实验表明, 改进后算法对光照变换依然具备较好鲁棒性, 同时, 在关键点大概在500左右时, 相较于原算法运行时间提高了大约0.5秒. B组实验证明了改进后算法对于图像在有遮蔽情况下, 依然具备良好的鲁棒性, 相较于原算法运行时间缩短了大约0.4秒, 验证了改进后算法确实加快了运行速度, 降低了时间复杂度, 表明了采用本文降维的方式能提高算法的效率.

5.4 加入椒盐噪声测试

 图 16 A组实验对比图

6 结束语
